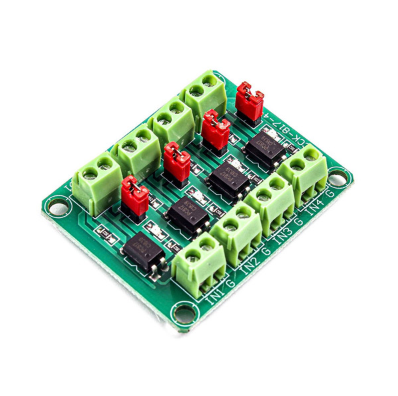

PC817 OptoCoupler: functionaliteit en moderne toepassingen

Optocouplers zijn, zoals de PC817, basiscomponenten die elektrische isolatie tussen verschillende circuitsecties mogelijk maken met behoud van naadloze communicatie.Door gebruik te maken van een interne LED en fototransistor, zet de PC817 elektrische signalen om in licht en terug, zodat invoer- en uitvoercircuits geïsoleerd blijven.Deze isolatie is meestal waardevol bij het beschermen van gevoelige componenten tegen hoogspanningen en elektrische ruis, waardoor de PC817 een veelzijdige oplossing is voor toepassingen, variërend van industriële automatisering tot huishoudelijke elektronica.

Catalogus

Wat is een PC817 OptoCoupler precies?

De PC817 OptoCoupler is een delicaat maar robuust apparaat ontworpen om elektrische isolatie tussen twee afzonderlijke circuits aan te bieden.Deze scheiding wordt bereikt door een ingenieus intern mechanisme dat zowel een infrarood LED als een fototransistor omvat.Deze componenten zijn handig gehuisvest binnen een compact geïntegreerd circuit van vier pins (IC).Wanneer een ingangsspanning wordt toegepast, zendt de infrarood LED licht uit, dat vervolgens wordt gedetecteerd door de fototransistor aan het uitgangseinde.Met de capaciteit om een ​​maximale uitgangsstroom van 50 mA en een ingangsspanning van 30V te beheren, bewijst de PC817 zich zeer veelzijdig, vooral in omgevingen geplaagd door substantiële elektrische ruis of extreme temperaturen.

Optocouplers zoals de PC817 vinden hun plaats in tal van moderne elektronische toepassingen, waaronder voedingsregelgeving, motorbesturing en datacommunicatie -interfaces.Hun belangrijkste functie is om systemen te beschermen die het signaal van hoge spanningen ontvangen, waardoor de operationele veiligheid en integriteit worden behouden.In instellingen belast met aanzienlijke elektrische ruis, zoals industriële automatiseringssystemen of automotive -elektronica, valt de PC817 op door signaalzuiverheid te handhaven en interferentie te verminderen.U geeft de voorkeur aan deze optocouplers in dergelijke scenario's vanwege hun bekwaamheid in het behoud van signaal -trouw te midden van mogelijke verstoringen.Deze methode elimineert het gevaar van directe elektrische verbinding tussen secties met hoge en laagspanning, waardoor delicate componenten worden beschermd.

De PC817 is ontworpen om een ​​consistente betrouwbaarheid weer te geven in zowel zinderende buiteninstallaties als uitdagende binnenomgevingen.De interne elementen zijn gebouwd om dergelijke barre omstandigheden te doorstaan ​​met behoud van operationele stabiliteit.Deze kenmerken positioneren de PC817 als een ideale keuze voor ruimtevaart-, militaire en buitenindustriële toepassingen waar duurzaamheid en veerkracht ernstig zijn.

PC817 Optocoupler -werking

De PC817 OptoCoupler is een integratie van een infrarood LED en een fototransistor binnen een enkel pakket.Wanneer een ingangsspanning wordt toegepast, straalt de infrarood LED een lichtstraal uit, die een opening kruist om de fototransistor aan de andere kant te verlichten.Als reactie op het licht genereert deze fototransistor een stroom, die vervolgens fungeert als een ingang voor andere delen van het circuit.U kunt vaak troost vinden in de wetenschap dat dit eenvoudige mechanisme zorgt voor een naadloze signaaltransmissie.

Signaalisolatie

Een opmerkelijk kenmerk van de PC817 is de rol bij het overbrengen van elektrische signalen tussen twee circuits die geïsoleerd moeten blijven.Deze isolatie wordt zeer waardevol in scenario's waarbij het regelen van hoogspanningsniveaus vereist is zonder een directe link te leggen.Door de invoer- en uitvoercircuits gescheiden te houden, voorkomt de optocoupler spanningsschommelingen of spikes om over te steken en mogelijk de gevoelige uitgangskant te beschadigen.Op het gebied van motorbesturingselementen, voedingen en automatiseringssystemen wordt dit principe vaak gebruikt om zowel veiligheid als betrouwbaarheid te bereiken.

Toepassing in motorbesturingselementen

In motorbesturingssystemen dient de PC817 OptoCoupler als een spil.Het beheert de schakelacties in circuits die motoren aandrijven, zodat de besturingssignalen elektrisch geïsoleerd blijven van krachtige secties.Deze praktijk is een belangrijke rol bij het weerhouden van elektrische ruis van het modderen van de besturingssignalen, waardoor het systeemstabiliteit wordt versterken.

Gebruik in voedingen

PC817 Optocouplers zijn prominent aanwezig in voedingscircuits, vooral binnen de feedback- en controlelussen.In schakelmodusvoedingen (SMPS) brengt de OptoCoupler de uitgangsstatus terug naar de centrale controller, waardoor de veiligheid en integriteit van het apparaat worden gehandhaafd.Ervaring heeft aangetoond dat een dergelijk isolement wordt gebruikt voor zowel bescherming als de levensduur van het apparaat.

Automatiseringssystemen implementatie

Automatiseringssystemen profiteren enorm van het vermogen van de PC817 om signalen over geïsoleerde grenzen te verzenden.Deze functie is de sleutel in programmeerbare logische controllers (PLC's) en verschillende industriële automatiseringsinstellingen, waarbij sensoren en actuatoren moeten interageren zonder wederzijdse interferentie.U kunt regelmatig optocouplers gebruiken om delicate controlecircuits te beschermen, waarbij de waarde van isolatie in ingewikkelde systemen wordt benadrukt.

PC817 langdurig gebruik in circuits

Om de langetermijnfunctionaliteit van de PC817 OptoCoupler in uw circuit te beschermen, is deze gewenst om de IR-LED-stroom en de bedrijfstemperatuur ijverig te beheren.Denk aan deze aspecten kan de levensduur en betrouwbaarheid van het apparaat aanzienlijk verlengen.

Het handhaven van de IR -LED -stroom onder 50 mA is vereist.Gebruik een stroombeperkende weerstand om dit te bereiken.Een nauwkeurige weerstandswaarde moet worden berekend met behulp van de wet van Ohm (V = IR), rekening houdend met uw voedingsspanning en de gewenste stroom.Een juiste berekening voorkomt overmatige stroomstroom, waardoor de IR -LED zijn optimale functionaliteit behoudt over lange duur.U kunt vaak zien dat het bedienen van de IR-LED op stromingen lager dan 50 mA, ongeveer 20-30 mA kan de levensduur van de component aanzienlijk verlengen zonder de prestaties te beïnvloeden.Deze aanpassing introduceert een veiligheidsbuffer, die rekening houdt met variaties in circuitomstandigheden en productie -discrepanties.

De betrouwbare werking van de PC817 hangt aanzienlijk af van het handhaven van een optimaal temperatuurbereik.Het functioneert effectief tussen -30 ° C en 100 ° C.Het overschrijden van deze grenzen kan thermische spanning veroorzaken, waardoor potentiële apparaatstoring veroorzaakt.In praktische scenario's zorgt het behouden van omgevingstemperaturen ruim binnen dit bereik voor de stabiliteit en betrouwbaarheid van de Optocoupler.Het integreren van koellichamen of koelmechanismen in condities op hoge temperatuur helpt bijvoorbeeld om overtollige warmte te beheersen en behoudt de integriteit van de PC817, waardoor voortijdige slijtage wordt voorkomen.Het gebruik van regelmatige monitoringpraktijken en het implementeren van fail-safes voor temperatuurschommelingen hebben positieve resultaten in verschillende toepassingen laten zien.Door temperatuursensoren en besturingssystemen te gebruiken, kunnen de bedrijfsomstandigheden dynamisch worden aangepast om het aanbevolen bereik te handhaven, waardoor de risico's die gepaard gaan met extreme temperatuur worden verzacht.

Toepassingen van de PC817 OptoCoupler

De PC817 OptoCoupler vindt zijn plaats in een groot aantal toepassingen, die elk zijn unieke vermogen gebruiken om elektrische isolatie te bieden en interferentie te verminderen.

Schakel van stroomvoorraden

PC817 Optocouplers zijn basic voor het schakelen van voedingen, waarbij ze de besturingscircuits isoleren van hoogspanningsniveaus.Deze praktijk verbetert de betrouwbaarheid en veiligheid tijdens stroomconversie.U kunt op optocouplers vertrouwen om spanningspieken te verminderen, waardoor de duurzaamheid en robuustheid van deze voedingseenheden wordt bevorderd.

Geïsoleerde signaaltransmissie

In industriële omgevingen is elektrische ruis een constante uitdaging voor signaaloverdracht.De PC817 OptoCoupler isolaten en beschermt gevoelige besturingscircuits van deze ruis, waardoor signaalhelderheid wordt gehandhaafd.Uitgebreide testen zorgt ervoor dat apparaatcommunicatie interferentievrij blijft, zelfs in de meest ongunstige omstandigheden.

Motorbesturing

Motoren genereren hoogspanningstransiënten die de controlelectronica bedreigen.De PC817 OptoCoupler biedt een buffer en isoleert deze circuits van dergelijke schadelijke effecten.Uit praktische toepassingen blijkt dat deze isolatie de systeemfalen aanzienlijk vermindert, waardoor de efficiëntie en betrouwbaarheid van de motor wordt geoptimaliseerd.

Microcontroller -interfaces

Interface -microcontrollers met externe apparaten vereist robuuste isolatie om schade door spanningsverschillen te voorkomen.De PC817 Optocoupler blinkt uit in deze rol.Ontwikkelaars maken gebruik van deze functie om de levensduur en functionaliteit van microcontrollersystemen te verbeteren, gericht op soepele integratie en effectief foutbeheer.

Audioapparatuur

Voor audiotoepassingen is het onderhouden van ongerepte, interferentievrije signalen vereist voor superieure geluidskwaliteit.De PC817 OptoCoupler helpt door verschillende delen van de audioapparatuur te isoleren, waardoor geluidsinterferentie wordt verminderd.U kunt deze optocouplers vaak gebruiken om audiotideliteit te handhaven, vooral in met ruis gevulde omgevingen.

Medische hulpmiddelen

Op medische hulpmiddelen zijn meestal die voor patiëntenmonitoring, veiligheid en betrouwbaarheid gevaarlijk.De PC817 OptoCoupler zorgt voor veilige en geïsoleerde signaaltransmissie, waardoor elektrische gevaren voor patiënten worden voorkomen.U kunt deze systemen rigoureus testen om te voldoen aan strikte veiligheidsnormen, die afhankelijk zijn van optocouplers om deze vereisten te overtreffen.

Gegevenscommunicatie

Het handhaven van gegevensintegriteit in communicatiesystemen omvat het beheer van elektrische interferentie en spanningafwijkingen.De PC817 OptoCoupler isoleert communicatiecircuits en beschermt tegen deze kwesties.Telecommunicatie -experts implementeren deze isolatoren om de veerkracht en prestaties van het netwerk te verbeteren.

Batterijbeheersystemen

De opkomst van hernieuwbare energie benadrukt de behoefte aan efficiënte batterijbeheersystemen.Binnen deze systemen beschermt de PC817 OptoCoupler elektronische bedieningselementen tegen schadelijke spanningsstijgingen en elektrische ruis.Hernieuwbare energie neemt deze optocouplers op om de veiligheid en efficiëntie van batterijsystemen te verbeteren, wat helpt bij het duurzame beheer van energiebronnen.

Circuitdiagram van PC817 IC optocoupler

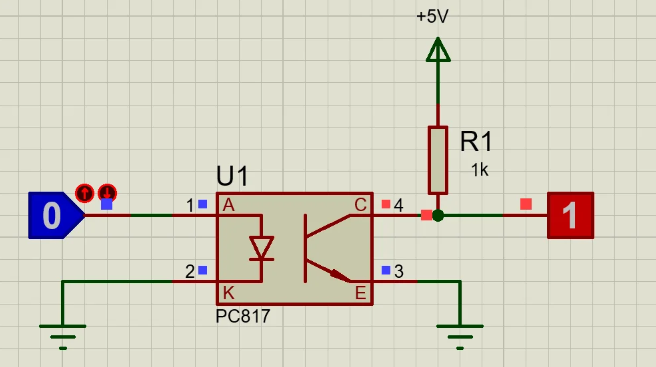

In eerste opstellingen met een PC817 IC OptoCoupler, wordt een LED aangedreven door een 9V -batterij, gemodereerd door een 10K -weerstand en gecontroleerd via een schakelaar.Zodra de IR -LED is geactiveerd, stimuleert deze de fototransistor in de Optocoupler, waardoor het schakelmechanisme wordt initiëren voor verbonden apparaten zoals relais of andere elektronische componenten.Optocouplers spelen een belangrijke rol bij het scheiden van verschillende secties van een circuit.Deze scheiding dient om gevoelige delen te beschermen tegen hoogspanningstransiënten en ruis.U kunt vaak benadrukken het belang van het kiezen van geschikte componenten om de duurzaamheid van het circuit en een optimale functie te garanderen.Het gebruik van een weerstand met hogere tolerantieniveaus kan bijvoorbeeld de huidige schommelingen beheren, waardoor LED's een betere bescherming bieden tegen mogelijke schade.

De innerlijke werking van de PC817 omvat het omzetten van elektrische signalen in het licht, wat vervolgens een isolerende barrière kruist en terug verandert in elektrische signalen.Deze methode vergemakkelijkt signaaltransmissie zonder directe elektrische connectiviteit en ondersteunt ook snelle schakelsnelheden.Installige contexten voor machines profiteren voornamelijk van optocouplercircuits.Ze isoleren effectief laagspanningsregelcircuits van hoogspanningsapparatuur, waardoor veilige en stabiele bewerkingen worden bevorderd.Bovendien helpt het toevoegen van een pull-up weerstand aan de fototransistor helpt bij het behoud van gestage uitgangsniveaus te midden van verschillende omstandigheden.

Voor daadwerkelijke toepassingen is het ernstig om de infrarood -LED in de OptoCoupler te beschermen tegen de huidige pieken.Het toevoegen van een zorgvuldig berekende stroombeperkende weerstand, op basis van voorwaartse spanning en de gewenste stroom, kan dergelijke risico's verminderen.U kunt vaak extra componenten zoals condensatoren integreren voor ruisfiltering of zener -diodes voor spanningsregeling om de circuitprestaties verder te verfijnen.Thermisch beheer is ook een belangrijke overweging.Overtollige warmte kan de optocoupler en gerelateerde componenten in de loop van de tijd aantasten.Het gebruik van koellichamen of het waarborgen van een goede ventilatie kan deze thermische problemen verlichten, wat leidt tot verbeterde betrouwbaarheid van het circuit.

Functies van PC817 OptoCoupler

De PC817 OptoCoupler toont een verscheidenheid aan attributen die het nut ervan in diverse elektronische toepassingen verbeteren.

•Optische isolatie: De PC817 maakt gebruik van een LED gekoppeld aan een fototransistor om signaaltransmissie zonder fysiek contact mogelijk te maken, waardoor de elektrische ruis aanzienlijk wordt verminderd en het risico op spanningsstijgingen beperkt.

•Compact maat: De kleine afmetingen maken de PC817 hoofdzakelijk goed geschikt voor circuitplaten met een hoge dichtheid en voldoet aan de eisen van hedendaagse, ruimte-efficiënte elektronische ontwerpen.

•Laag stroomverbruik: Gepland om te werken met minimaal vermogen, is de PC817 ideaal voor gebruik in apparaten op batterijen, waar het behoud van energie een topprioriteit is.

•Hoge isolatiespanning: In staat om een ​​hoge isolatiespanning te ondersteunen, blinkt de PC817 uit in hoogspanningsomgevingen, waardoor veiligheid en robuuste prestaties worden gewaarborgd.

•Breed temperatuurbereik: De PC817 functioneert betrouwbaar over een breed scala van temperaturen, van consumentenelektronica tot industriële toepassingen, wat de veelzijdigheid aantoont.

•Snelle responstijd: Het vermogen van de PC817 om signalen snel te verwerken, maakt het van onschatbare waarde voor toepassingen waarbij snelle gegevensoverdracht een must is.

•Veelzijdigheid: Door het aanpassingsvermogen voor het schakelen, isoleren en niveau van niveau kan de PC817 worden gebruikt in tal van elektronische systemen, wat zijn multifunctionele aard weerspiegelt.

•Betrouwbaarheid: Het aantonen van consistente duurzaamheid in verschillende instellingen, de PC817 is betrouwbaar gebleken voor langdurig gebruik in elektronische circuits.

•Breed applicatiespectrum: De PC817 vindt gebruik in een breed scala aan industrieën, van automatiseringssystemen tot consumentenelektronica, wat de capaciteit benadrukt om aan verschillende technische eisen te voldoen.

•Goedkoper: Biedt een budgetvriendelijk alternatief voor duurdere transformatoren en isolators, de PC817 biedt een praktische oplossing zonder kwaliteit of prestaties op te offeren.

Conclusie

De PC817 OptoCoupler biedt een praktische oplossing voor het handhaven van elektrische isolatie, terwijl de betrouwbare signaaltransmissie wordt gewaarborgd.Het vermogen om circuits te beschermen tegen hoogspanningsrisico's en ruisinterferentie maakt het vereiste in een breed scala van toepassingen.Hoewel het mogelijk niet geschikt is voor high-speed gegevensoverdracht, kunnen de veelzijdigheid, duurzaamheid en kosteneffectiviteit de veiligheid en efficiëntie van verschillende elektronische systemen verbeteren.

Veelgestelde vragen [FAQ]

1. Wat zijn de typische toepassingen van PC817 optocouplers?

PC817 Optocouplers bevinden zich in een breed scala aan instellingen.In industriële automatisering verbeteren ze de ruismuniteit voor ingewikkelde machines, bieden ze signaalisolatie om delicate circuits te beschermen en spanningsgecontroleerde schakelen te vergemakkelijken voor het beheren van diverse operationele staten.Bij telecommunicatie zorgen ze voor kristalheldere signaaltransmissie ondanks eventuele elektrische ruis, een factor die naadloze communicatie handhaaft.Medische hulpmiddelen profiteren van de PC817 voor veilige isolatie tussen patiënt-verbonden apparatuur en andere circuits, die prioriteit geven aan de veiligheid van de patiënt.In de wereld van automotive -elektronica zijn deze optocouplers voornamelijk voor het isoleren van besturingssignalen, waardoor de veiligheid en de betrouwbaarheid van het systeem worden verhoogd.Ten slotte zijn ze in consumentenelektronica fundamenteel voor energiebeheer en het verbeteren van uw interface -responsiviteit.

2. Wat is de maximale isolatiespanning van een PC817 OptoCoupler?

De maximale isolatiespanning van PC817 optocouplers is afhankelijk van de specifieke modelgegevens.Meestal worden deze apparaten beoordeeld om isolatiespanningen te doorstaan ​​van enkele honderden tot enkele duizenden volt.Deze veerkracht tegen hoogspanningsomstandigheden is dynamisch voor veilige werking in hoogspanningsomgevingen, waardoor gevoelige componenten worden afgeschermd tegen potentiële elektrische pieken.

3. Zijn PC817 optocouplers polariteit gevoelig?

PC817 Optocouplers zijn niet inherent polariteitsgevoelig.Het volgen van de juiste pinout -configuratie is echter een must voor de juiste bewerking.Zorgen voor het juiste verband tussen de anode en de kathode van het LED -deel, evenals de transistorkant, is vereist om een ​​optimale functionaliteit te bereiken.Het naleven van bedradingsconventies sluit misvigende miswerking uit en bevordert de levensduur en efficiëntie van elektronische systemen.

4. Hoe beïnvloedt de PC817 OptoCoupler de signaalintegriteit?

Het handhaven van signaalintegriteit is een keystone -functie van PC817 optocouplers, vooral in instellingen vol met elektrische ruis en schommelingen.Door galvanische isolatie te bieden tussen input en output, verminderen deze apparaten effectief de interferentie, waardoor de zuiverheid van het signaal wordt behouden.Dit kenmerk is vereist voor systemen die een hoge precisie en betrouwbaarheid vereisen, zodat het verzonden signaal onaangetast en nauwkeurig blijft.

5. Welke factoren moeten worden overwogen bij het selecteren van een PC817 OptoCoupler?

Bij het kiezen van een PC817 OptoCoupler komen verschillende overwegingen in play input-output isolatiespanning die overeenkomt met de spanningstoleranties met uw toepassingsbehoeften.Ervoor zorgen dat het apparaat voldoende stroom kan overbrengen voor de vereisten van uw systeem.Een apparaat selecteren dat voldoet aan de snelheidsvereisten van uw systeem.Zorgen voor betrouwbare werking over verschillende omgevingscondities.
