Gids voor het gebruik van PIC16F877A voor stappenmotorprojecten

De PIC16F877A -microcontroller wordt veel gebruikt in veel elektronische projecten omdat het een goede balans van functies en gebruiksgemak biedt.In deze gids zullen we de PIC16F877A van dichtbij bekijken, die alles bedekken, van de Pinout- en CAD -modellen tot het gebruik ervan bij het beheersen van stappenmotoren.Of u nu een eenvoudig apparaat of een complex automatiseringsproject bouwt, het begrijpen en bedienen van motoren met behulp van deze microcontroller zal u helpen de beste resultaten te krijgen.

Catalogus

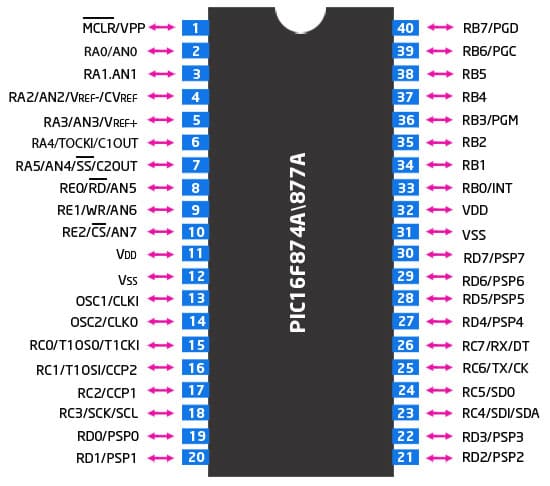

PIC16F877A PIN -configuratie

CAD -modellen voor PIC16F877A

PIC16F877A -diagramsymbool

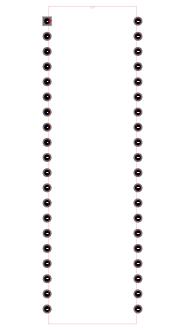

PIC16F877A PCB -voetafdruk

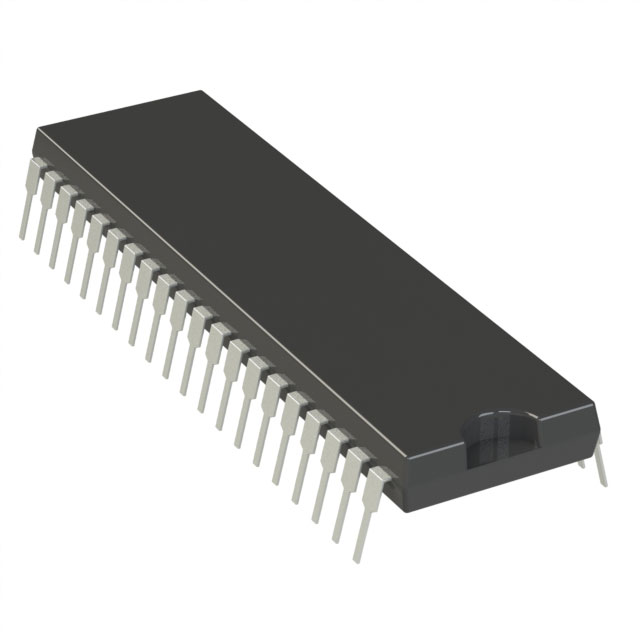

3D -model

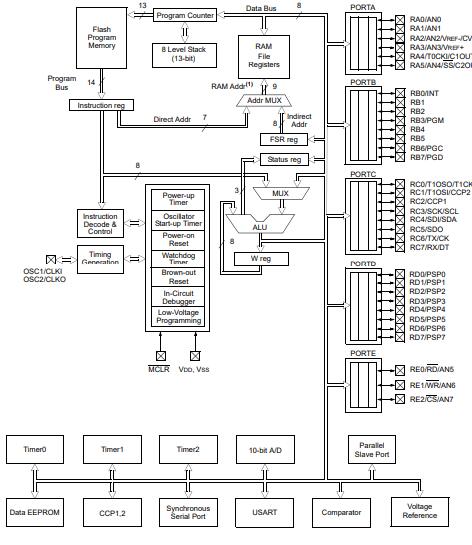

PIC16F877A Interne structuur

Gedetailleerde technische specificaties

Type	Parameter
Factory doorlooptijd	7 weken
Inzetten	Door gat
Montagetype	Door gat
Pakket / kast	40-dip (0.600, 15,24 mm)
Aantal pinnen	40
Gegevensconverters	A/D 8x10b
Aantal I/OS	33
Waakhond timers	Ja
Bedrijfstemperatuur	-40°C ~ 85°C TA
Verpakking	Buis
Serie	Pic® 16f
Gepubliceerd	1997
JESD-609 Code	E3
PBFree -code	Ja
Onderdeelstatus	Actief
Vochtgevoeligheidsniveau (MSL)	1 (onbeperkt)
Aantal beëindigingen	40
ECCN -code	EAR99
Eindafwerking	Mat tin (sn) - gegloeid
Aanvullende functie	Werkt op een minimumaanbod van 4V
Eindpositie	Dual
Voedingsspanning	5V
Frequentie	20MHz
Basisonderdeelnummer	PIC16F877A
Telling	40
Supply Voltage-Max (VSUP)	5.5V
Voedingsvoorraden	5V
Voedingsspanning-min (VSUP)	4.5V
Interface	I2C, SPI, SSP, UART, USART
Geheugengrootte	14KB
Oscillatortype	Extern
Nominale voedingsstroom	1.6MA
RAM -maat	368 x 8
Spanning - Supply (VCC/VDD)	4v ~ 5.5V
UPS/UCS/perifeer ICS -type	Microcontroller, RISC
Kernprocessor	Pic
Randapparatuur	Brown-Out Detect/Reset, Por, PWM, WDT
Programma -geheugentype	FLASH
Kerngrootte	8-bit
Programma -geheugengrootte	14KB (8k x 14)
Connectiviteit	I2c, spi, uart/usart
Bit -maat	8
Toegangstijd	20 µS
Heeft ADC	Ja
DMA -kanalen	Nee
Gegevensbusbreedte	8B
Aantal timers/tellers	3
Adres busbreedte	8B
Dikte	112 kb
EEPROM -maat	256 x 8
CPU -familie	Pic
Aantal ADC -kanalen	8
Aantal PWM -kanalen	2
Aantal I2C -kanalen	1
Hoogte	4,06 mm
Lengte	52.45 mm
Breedte	14.22 mm
Bereik SVHC	Geen SVHC
Stralingsharding	Nee
ROHS -status	ROHS3 -compatibel
Leid gratis	Leid gratis

Stappermotoren begrijpen

Een stappenmotor is een type elektrische motor die in specifieke stappen beweegt in plaats van in continue beweging zoals traditionele motoren.Deze stapsgewijze bewegingen worden gemeten in graden, die kunnen variëren afhankelijk van de toepassing.

Stappermotoren kunnen in verschillende modi werken: golfaandrijving, volledige aandrijving en halve drive.Elke modus regelt hoe de motorfasen worden bekrachtigd, waardoor de prestaties van invloed zijn en het geschikt maakt voor verschillende toepassingen.

In de golfaandrijfmodus wordt slechts één fase van de motor tegelijk aangedreven.Deze eenvoudige besturingsmodus is nuttig voor situaties waarin stroomefficiëntie prioriteit krijgt boven het koppel, zoals bij basisautomatiseringstaken waarbij minimale startstroom nodig is.

Volledige aandrijfmodus voedt twee fasen tegelijkertijd.Dit resulteert in een hogere koppeloutput naarmate twee spoelen samenwerken, waardoor het ideaal is voor toepassingen waar precisie en sterkte nodig zijn, zoals in robotica en CNC -machines.

Halve aandrijfmodus combineert de kenmerken van zowel golf als volledige aandrijving door afwisselend een fase en twee fasen te stimuleren.Deze aanpak biedt kleinere stapgroottes en verdubbelt de resolutie van de motor effectief.Half Drive is het meest geschikt voor toepassingen zoals 3D -printen en fijne instrumentatie, waarbij soepele beweging en precieze positionering essentieel zijn.

Overweeg bij het kiezen van een steppermotor voor een specifiek gebruik de bedrijfsomgeving.Voor taken met een hoge precisie wordt de halve aandrijfmodus aanbevolen om soepele overgangen en verminderde trillingen te garanderen.Voor projecten die gericht zijn op energiebesparingen, kan de Wave Drive -modus beter geschikte zijn.

Het selecteren van de juiste modus vereist evenwichtsfactoren zoals koppel, snelheid en systeemcomplexiteit.Het kiezen van de juiste modus kan de prestaties van de motor en de algehele efficiëntie van uw systeem aanzienlijk beïnvloeden.

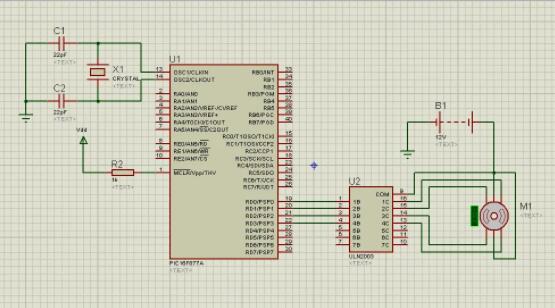

Een steppermotor aansluiten met PIC16F877A

Om een ​​steppermotor aan te sluiten met een PIC16F877A Microcontroller, u kunt de ULN2003 -transistorarray gebruiken.Dit geïntegreerde circuit, ontworpen voor high-torque motoren, bevat zeven Darlington-paren.De lagere PORTD -bits van de microcontroller zijn gekoppeld aan de invoerpennen (1B, 2B, 3B, 4B) van de ULN2003, terwijl de uitgangspinnen (1C, 2C, 3C, 4C, 4C) verbinden met de pinnen van de stappenmotor.De gemeenschappelijke pennen van de motor en de COM -pin van de ULN2003 zijn verbonden met een 12V -voeding.

Stappermotoren worden vaak gebruikt voor toepassingen die nauwkeurige bewegingscontrole vereisen.Ze zetten digitale pulsen om in mechanische rotatie, waardoor ze ideaal zijn voor apparaten zoals CNC -machines en 3D -printers, waar positie en snelheid zorgvuldig moeten worden gereguleerd.

De ULN2003 speelt een sleutelrol bij het beheersen van stappenmotoren vanwege het vermogen om hoge stroom aan te pakken en zijn eenvoudige interface met microcontrollers.Wanneer aangesloten op de PIC16F877A, worden de onderste PORTD -bits gebruikt om de stappenmotor te regelen.Deze configuratie biedt precieze stapcontrole en zorgt voor een nauwkeurige beweging en positionering.

Het gebruik van de ULN2003 in motorbesturingsinstellingen is zeer betrouwbaar in real-world applicaties.Het helpt bij het minimaliseren van problemen zoals gemiste stappen of onjuiste positionering, waardoor de algehele prestaties worden verbeterd.Regelmatig onderhoud en kalibratie op basis van gebruiksgegevens kunnen de motorfunctie verder optimaliseren, waardoor de stabiliteit op de lange termijn en een precieze werking wordt gewaarborgd.

Stappermotorsnelheid aanpassen

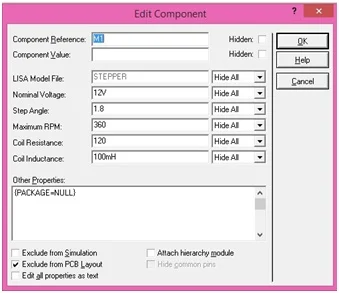

Stappermotorsnelheid kan nauwkeurig worden gewijzigd met behulp van proteus simulatiesoftware.Door toegang te krijgen tot de instellingen van de motor via 'Eigenschappen bewerken', kunnen aanpassingen aan parameters zoals het aantal stappen en de staphoek worden gemaakt.Een motor van 200 stappen splitst bijvoorbeeld een volledige rotatie (360 °) in 200 stappen, waardoor elke stap 1,8 ° wordt weergegeven.Het wijzigen van deze instellingen in Proteus zal dynamisch weerspiegelen tijdens de simulatie.

In de praktijk worden stappenmotoren vaak gebruikt in industrieën waar precieze controle over beweging cruciaal is, zoals in CNC -machines en robotica.Het aanpassen van de staphoek en het aantal stappen verfijnt de motor om de exacte beweging te bereiken die nodig is voor specifieke taken.

Het wijzigen van stappenmotorparameters beïnvloedt prestatiekenmerken zoals koppel en resolutie.Het verhogen van het aantal stappen verhoogt bijvoorbeeld in het algemeen de resolutie, maar kan het koppel en de responstijd beïnvloeden.Het begrijpen van deze afwegingen door simulatie helpt bij het nemen van geïnformeerde beslissingen.

Een genuanceerd perspectief onthult dat iteratieve aanpassingen, gevolgd door praktische proeven, leiden tot een robuuster motorontwerp.Het is van cruciaal belang om ervoor te zorgen dat digitale simulaties nauwkeurig weerspiegelen.De nuances om een ​​steppermotor te configureren liggen inderdaad in het vinden van een evenwicht tussen theoretische precisie en praktische haalbaarheid.

Een steppermotor programmeren met PIC16F877A

In dit gedeelte wordt behandeld hoe u een steppermotor kunt programmeren met behulp van de PIC16F877A -microcontroller, die verschillende rijmodi uitlegt en praktische richtlijnen biedt voor een effectieve implementatie.

Hier is een basisvoorbeeldcode om Stepper Motor Control te demonstreren met behulp van de volledige aandrijfmodus:

void main ()

{

Trisd = 0B00000000;// Stel PORTD in als uitvoer

PORTD = 0B11111111;// Initialiseer portd

Doen

{

PORTD = 0B00000011;// bekrachtig twee fasen tegelijkertijd

Vertraging_ms (500);// vertraging van 0,5 seconden

PORTD = 0B00000110;

Vertraging_ms (500);

PORTD = 0B00001100;

Vertraging_ms (500);

PORTD = 0B00001001;

Vertraging_ms (500);

} terwijl (1);// Loop voor onbepaalde tijd

}

In deze code is de portd van de PIC16F877A geconfigureerd als een uitvoerpoort om de stappenmotor te regelen via het ULN2003 -stuurprogramma.De volgorde van opdrachten geeft twee fasen van de steppermotor tegelijkertijd van energie, wat kenmerkend is voor de volledige aandrijfmodus.Deze modus houdt de rotor in een vaste positie met maximaal koppel, maar verbruikt meestal meer vermogen.

Volledige aandrijfmodus is niet de enige manier om Stepper -motoren te besturen.Wave Drive en Half Drive -modi bieden alternatieven op basis van specifieke vereisten.Wave Drive energie geeft slechts één fase tegelijkertijd, wat het stroomverbruik vermindert maar resulteert in een lager koppel.Half Drive wisselt zich af tussen een en twee fasen en biedt een hogere resolutie en soepelere beweging.

Wanneer u stappermotoren programmeert, kiest u de rijmodus die het beste bij uw behoeften past, of het nu gaat om nauwkeurige positionering, stroomefficiëntie of maximumkoppel.

Praktische toepassingen van stepper -motoren

Stappermotoren worden veel gebruikt in veel industrieën vanwege hun vermogen om precieze controle en betrouwbare prestaties te bieden.Hun veelzijdigheid maakt ze geschikt voor alles, van auto's en huishoudelijke apparaten tot industriële machines en medische hulpmiddelen.

In de autowereld spelen stappenmotoren een sleutelrol bij het beheersen van systemen zoals de gasklep, koplampen en airconditioning.Ze helpen deze componenten te verfijnen en zorgen ervoor dat voertuigen soepel en efficiënt lopen.Ondertussen, in kantoorapparatuur zoals printers en fotokopieën, behandelen steppermotoren taken zoals papieren voeding en inktplaatsing.Deze precisie zorgt voor consistente printkwaliteit en een soepele werking in de loop van de tijd.

Thuis vertrouwen apparaten zoals wasmachines en vaatwassers op stepper -motoren om waterstroom en trommelrotatie te regelen, waardoor alles naadloos functioneert.In industriële omgevingen zijn stappenmotoren cruciaal voor het bedienen van CNC-machines en robotarmen, waar ze de exacte bewegingen bieden die nodig zijn voor de productie van een zeer nauwkeurige productie.

Beveiligingssystemen profiteren ook van de betrouwbare beweging van stepper -motoren.In apparaten zoals bewakingscamera's en geautomatiseerde sloten zorgen stappenmotoren voor soepele en nauwkeurige positionering, wat essentieel is voor effectieve monitoring en beveiliging.In de gezondheidszorg worden stappenmotoren gebruikt in medische hulpmiddelen zoals infusiepompen en beeldvormingsapparatuur, waar ze de precieze controle bieden die nodig is voor een veilige en nauwkeurige werking.

Naarmate de technologie blijft evolueren, wordt verwacht dat Stepper Motors nog meer toepassingen vinden in opkomende velden zoals robotica en autonome voertuigen.Hun voortdurende ontwikkeling zal waarschijnlijk leiden tot een nog grotere precisie en efficiëntie, waardoor hun rol in verschillende industrieën wordt uitgebreid.

Vergelijkbare microcontroller -onderdelen

Onderdeelnummer	PIC16F877A-I/P	PIC16F77-I/P	PIC16F74-I/P	PIC16F777-I/P
Fabrikant	Microchip -technologie	Microchip -technologie	Microchip -technologie	Microchip -technologie
Pakket / kast	40-dip (0.600, 15,24 mm)	40-dip (0.600, 15,24 mm)	40-dip (0.600, 15,24 mm)	40-dip (0.600, 15,24 mm)
Aantal pinnen	40	40	40	40
Gegevensbusbreedte	8 B	8 B	8 B	8 B
Aantal I/O	33	33	33	36
Interface	I2C, SPI, SSP, UART, USART	I2C, SPI, SSP, UART, USART	I2C, SPI, SSP, UART, USART	I2c, spi, uart, usart
Geheugengrootte	14 kb	7 kb	14 kb	14 kb
Voedingsspanning	5 V	5 V	5 V	5 V
Randapparatuur	Brown-Out Detect/Reset, Por, PWM, WDT	Brown-Out Detect/Reset, Por, PWM, WDT	Brown-Out Detect/Reset, Por, PWM, WDT	Brown-Out Detect/Reset, Por, PWM, WDT
Bekijk vergelijken	PIC16F877A-I/P Vs PIC16F77-I/P	PIC16F877A-I/P Vs PIC16F77-I/P	PIC16F877A-I/P Vs PIC16F74-I/P	PIC16F877A-I/P Vs PIC16F777-I/P

Veelgestelde vragen [FAQ]

1. Wat gebruikt een steppermotor om mechanische beweging te genereren?

Een stappenmotor genereert mechanische beweging met behulp van elektrische pulsen.

2. Wat doet een steppermotor?

Een steppermotor beweegt in discrete stappen.

3. Hoe worden steppermotoren gemeten?

Stappermotoren worden in graden gemeten.

4. Hoeveel stappen neemt een steppermotor?

Een steppermotor beweegt stap voor stap.

5. Hoeveel excitatiemodi heeft een steppermotor?

Een steppermotor heeft drie excitatiemodi.

6. Wat is de eenvoudigste manier om een ​​steppermotor aan te sluiten?

De eenvoudigste manier is om het aan te sluiten op een PIC16F877A -microcontroller.

7. Hoeveel invoerpennen van de ULN2003 zijn verbonden met de laagste significante bits van de PORTD van de microcontroller?

Vier invoerpennen zijn verbonden met de laagste significante bits van de PORTD van de microcontroller
