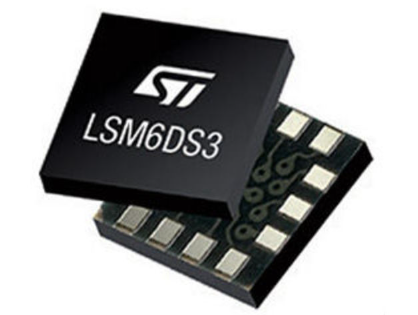

LSM6DS3 IMU -sensor: uitgebreide pinout, functies en datasheet -analyse

In dit artikel graven we in de veelzijdige LSM6DS3-sensor, een compact apparaat dat een 3-assige digitale versnellingsmeter en gyroscoop combineert, ideaal voor toepassingen die nauwkeurige bewegingsvolging en een laag stroomverbruik vereisen.Dit behandelt ook het gegevensblad, de pin -configuratie en divers gebruik van de sensor en biedt praktische inzichten om de mogelijkheden te maximaliseren.Met geavanceerde functies op maat voor augmented reality, navigatiesystemen en IoT -apparaten, is de LSM6DS3 ontworpen om de ontwerpefficiëntie te verbeteren en robuuste prestaties te leveren in consumentenelektronica en industriële toepassingen.Lees verder om zijn technische voordelen, potentiële toepassingen en hoe het uw ervaringen kan verhogen door middel van betrouwbare bewegingsdetectie met hoge resolutie.

Catalogus

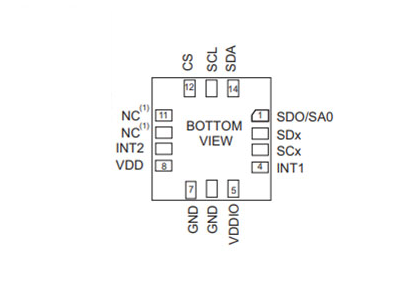

PIN -configuraties

Pin#	Naam	Modus 1 -functie	Modus 2 -functie
1	SDO/SA0	SPI 4-draads interface Seriële gegevensuitvoer (SDO)	SPI 4-draads interface Seriële gegevensuitvoer (SDO)
		I²C minst significant bit van het apparaatadres (SA0)	I²C minst significant bit van het apparaatadres (SA0)
2	SDX	Maak verbinding met vddio of gnd	I²C Serial Data Master (MSDA)
3	SCX	Maak verbinding met vddio of gnd	I²C Serial Clock Master (MSCL)
4	Int1	Programmeerbare interrupt 1
5	Vddio (1)	Voeding voor I/O -pinnen
6	GND	0 V Supply
7	GND	0 V Supply
8	Vdd (2)	Stroomvoorziening
9	Int2	Programmeerbare interrupt 2 (Int2y data enable (den))	Programmeerbare Interrupt 2 (Int2y Data Enable (Deny))
			I²C Master External Synchronisation Signal (MDRDY)
10	NC (3)	Laat niet verbonden
11	NC (3)	Laat niet verbonden
12	CS	I²C/SPI -modus selectie	I²C/SPI -modus selectie
		(1: SPI Idle Mode / I²C Communicatie ingeschakeld; 0: SPI Communicatiemodus / I²C uitgeschakeld)	(1: SPI Idle Mode / I²C Communicatie ingeschakeld; 0: SPI Communicatiemodus / I²C uitgeschakeld)
13	SCL	I²C Serial Clock (SCL)	I²C Serial Clock (SCL)
		SPI Serial Port Clock (SPC)	SPI Serial Port Clock (SPC)
14	SDA	I²C seriële gegevens (SDA)	I²C seriële gegevens (SDA)
		SPI seriële gegevensinvoer (SDI)	SPI seriële gegevensinvoer (SDI)
		3-draads interface seriële gegevensuitvoer (SDO)	3-draads interface seriële gegevensuitvoer (SDO)

LSM6DS3 ontwerpmodellen

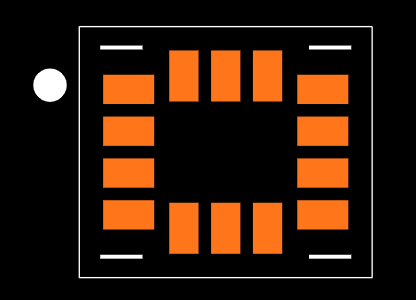

Voetafdrukontwerp

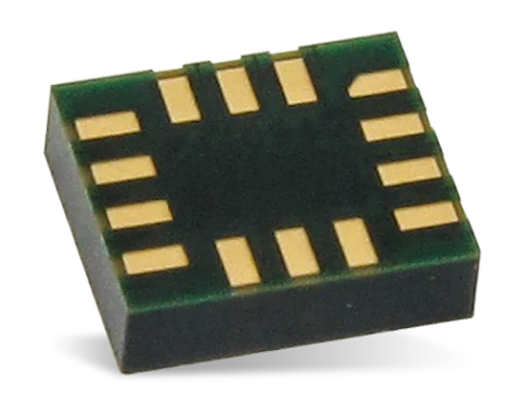

3D structureel model

Overzicht van LSM6DS3

De LSM6DS3 is een veelzijdige 3D -digitale versnellingsmeter en gyroscoop, gewaardeerd voor het consumeren van slechts 1,25 mA.De maximale outputgegevenssnelheid van 1,6 kHz ondersteunt toepassingen met precieze bewegingsvereisten, voornamelijk aantrekkelijk voor degenen die op zoek zijn naar zorgvuldige trackingmogelijkheden.Met zijn focus met lage kracht verlengt het apparaat de levensduur van de batterij en handhaaft het continu werking.Dit aspect komt zeer ten goede aan apparaten zoals wearables en mobiele gadgets, waarbij u langere perioden van activiteit zoekt voordat u oplaadt.De sensor integreert geavanceerde bewegingsdetectie en verhoogt zowel uw betrokkenheid als de algemene apparaatfunctie.Door te werken in een continue modus met laag vermogen, volgt het naadloos bewegingen, waardoor applicaties zoals fitness volgen en gebaarherkenning kunnen floreren.Dit resulteert in een dieper inzicht in hoe technologie werkt als een bondgenoot in persoonlijke gezondheid en dagelijkse routines.

Technische specificaties

Hier is een tabel met een samenvatting van de technische specificaties, attributen en parameters van de STMicroelectronics LSM6DS3TR, samen met informatie over de status van de levenscyclus en vergelijkbare componenten ..

Type	Parameter
Levenscyclusstatus	Actief (laatst bijgewerkt: 7 maanden geleden)
Factory doorlooptijd	16 weken
Contact opnemen	Goud
Inzetten	Oppervlaktemontage
Montagetype	Oppervlaktemontage
Pakket / kast	14-vflga-module
Aantal pinnen	14
Bedrijfstemperatuur	-40 ° C ~ 85 ° C TA
Verpakking	Cut -tape (CT)
Serie	inemo
JESD-609 Code	E4
Onderdeelstatus	Actief
Vochtgevoeligheidsniveau (MSL)	3 (168 uur)
Aantal beëindigingen	14
ECCN -code	EAR99
HTS -code	8542.39.00.01
Eindpositie	ONDERKANT
Eindvorm	Kont
Aantal functies	1
Voedingsspanning	1.8V
Eindpunt	0,5 mm
Basisonderdeelnummer	LSM6D
Uitgangstype	I2c, spi
Max voedingsspanning	3.6V
Min voedingsspanning	1.62V
Analog IC - Ander type	Analoog circuit
Sensortype	Versnellingsmeter, gyroscoop, temperatuur, 6 as
Hoogte	860μm
Lengte	3 mm
Breedte	2,5 mm
Bereik SVHC	Geen SVHC
ROHS -status	ROHS3 -compatibel
Leid gratis	Leid gratis

Belangrijkste kenmerken van de LSM6DS3

Functie	Details
Stroomverbruik	0,9 mA in de normale combo -modus;1,25 mA in combo Hoogwaardige modus tot 1,6 kHz
"Always-on" -ervaring	Laag stroomverbruik voor zowel versnellingsmeter als gyroscoop
Smart Fifo	Tot 8 kbyte op basis van functieset
Android -compatibiliteit	Compliant met Android K en L
Magnetische sensorcorrecties	Hard, zacht strijken voor externe magnetische sensor correcties
Versnellingsmeter op volledige schaal	± 2/± 4/± 8/± 16 g
Gyroscope Volledige schaal	± 125/± 250/± 500/± 1000/± 2000 DPS
Analoge voedingsspanning	1.71 V tot 3,6 V
Onafhankelijke iOS -voorraad	1.62 V
Voetafdruk	Compact: 2,5 mm x 3 mm x 0,83 mm
Interface	SPI/I2C met Synchronisatie van de hoofdprocessorgegevens
Ingebedde temperatuursensor	Ja
Naleving	EcoPack®, ROHS en "Green" compliant

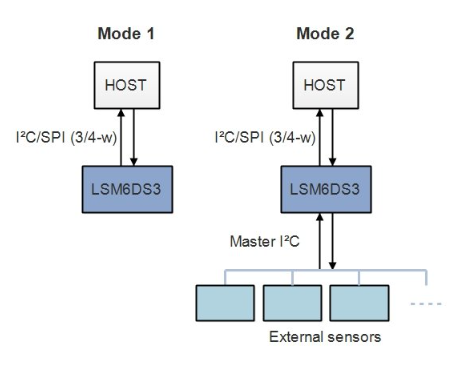

Verbindingsopties voor LSM6DS3

Uitgebreide toepassingen van de LSM6DS3

Stappendometers en stappentellers

Uitgebruikt uitgebreid in stappenters en staptellers, transformeert de LSM6DS3's hoge precisie bij het detecteren van beweging gewone activiteiten volgen in een persoonlijke verkenning van fitness -inzichten.Nauwkeurige staptelling, verweven in het dagelijks leven, dient vaak als een stille motivator en moedigt u aan naar een gestaag ritme in uw trainingsroutines.De exacte gevoeligheidsaanpassingen van de sensor verbeteren de precisie van het apparaat aanzienlijk, waardoor elke stap telt naar persoonlijke doelen.

Beweging en kanteldetectie

In gaming en virtual reality verhoogt de genuanceerde detectie van beweging en kantel de gebruikersreis.De sensor legt de meest subtiele bewegingen vast en maakt gameplay meeslepend en intuïtief.Naast gaming schitteren deze mogelijkheden ook in beeldstabilisatie en augmented reality, waarbij interacties worden gemaakt die resoneren met vloeibaarheid en responsiviteit.

Binnennavigatie

In grote gebieden waar GPS wankelt, biedt de LSM6DS3 een betrouwbare metgezel voor binnennavigatie.Het helpt bij het lokaliseren van locaties binnen uitgestrekte winkelcentra en bruisende luchthavens, waardoor navigatie onderbreking mist.In de detailhandel verrijkt deze technologie de klantreis en biedt het locatiegebaseerde diensten die zowel nauwkeurig als beheersbaar zijn.

Tik op Detectie

Moderne slimme apparaten omarmen tapdetectie, verfijnen uw ervaring door intuïtieve gebaarcontrole.De sensor blinkt uit in het herkennen van complexe kraanpatronen, die innovaties in uw interfaces inluiden.U kunt deze mogelijkheden benutten, snelkechten ontwerpen die taken vereenvoudigen - van het maken van foto's tot het beantwoorden van oproepen - met een elegantie die bijna instinctief aanvoelt.

IoT -apparaten

In IoT -ecosystemen versterkt het integreren van de LSM6DS3 gegevensverzameling en verwerkende verfijning, het voortsturen van slimme technologie -initiatieven.Zijn rol in thuisautomatiseringssystemen is voornamelijk transformerend, het energieverbruik optimaliseren en beveiliging versterken door scherpe bewegingsdetectie.Het analyseren van bewegingspatronen maakt het creëren van omgevingen die adaptief en responsief zijn, waardoor technologie naadloos kan worden gemengd met het huiselijk leven.

Power Management voor draagbare apparaten

Handheld -apparaten gedijen op een efficiënt energieverbruik.De LSM6DS3 beheert actief de stroom door slaap- en waakcycli te detecteren met voortreffelijke nauwkeurigheid, waardoor de levensduur van de batterij wordt gewaarborgd en uw verwachtingen voldoet.Het cultiveert een naadloze apparaatervaring, waarbij de batterij zich bezighoudt met de achtergrond.

Trillingsbewaking

In industriële omgevingen wordt trillingsmonitoring een vereiste praktijk, het voorspellen van mechanische storingen en het helpen van preventieve zorg.De precisie van de sensor bij het identificeren van trillingsverschuivingen betekent dat onderhoud proactief kan worden uitgevoerd, waardoor downtime en rijactiviteiten naar piekefficiëntie worden geminimaliseerd.

Free-Fall Detectie

Laptops en smartphones uitgerust met vrije valdetectie krijgen een beschermende voorsprong in het beschermen van gevoelige componenten.De LSM6DS3 onderscheidt snel vrije valevenementen en activeert beschermende protocollen.U kunt genieten van gemoedsrust, omdat het risico op schade tijdens onvoorziene druppels wordt geminimaliseerd, waardoor de levensduur van het apparaat wordt verlengd.

6d oriëntatie -detectie

In robotica en drones is de betekenis van 6D -oriëntatie -detectie ongeëvenaard - het zorgt voor navigatiestabiliteit en precisie.De rijke gegevensstroom van de LSM6DS3 verbetert de besturingssystemen en bevordert vooruitgang in robotsexpertise.Het legt de basis voor doorbraken in verfijnde en betrouwbare robottechnologieën.

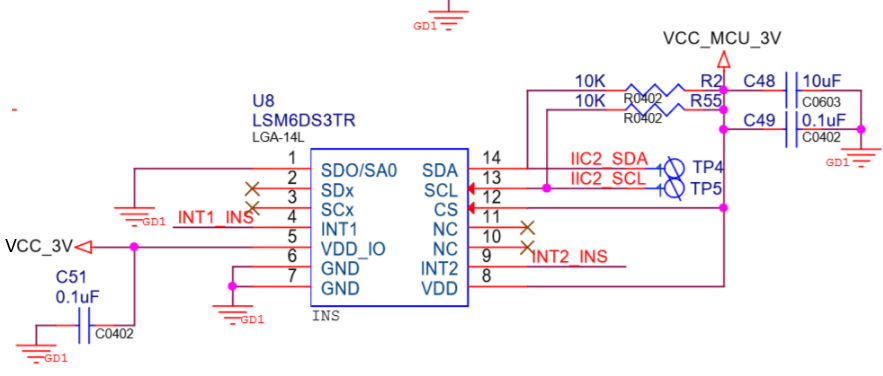

LSM6DS3 Circuit

Alternatieven voor de LSM6DS3 -sensor

Deel	Vergelijken	Fabrikanten	Categorie	Beschrijving
LSM6DS3TR	Huidige deel	Stmicro -elektronica	Versnellingssensoren	Inemo Inertial Module Digitale uitgang 1.8V/2.5V/3.3V 14PIN LGA T/R
LSM6DS3	LSM6DS3TR vs LSM6DS3	Stmicro -elektronica	Versnellingssensoren	Inemo Inertial Module Digitale uitgang 1.8V/2.5V/3.3V 14PIN LGA -lade
LSM303DLCTR	LSM6DS3TR vs LSM303DLCTR	Stmicro -elektronica	Versnellingssensoren	IMU's - Inertial Measurement Units Inemo 3D SIP -module 2.4V tot 3.6V IO 1.8V
LSM303DLC	LSM6DS3TR vs LSM303DLC	Stmicro -elektronica	Versnellingssensoren	STMICROElectronics LSM303DLC MEMS-module, Tri-Axis Gyroscope, Tri-Axis Accelerometer, 2G, 4G, 8G, 16G, LGA, 28

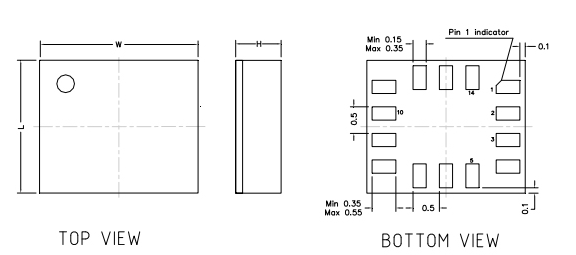

Pakket

Inzichten op fabrikant

STMicro -elektronics staat als een belangrijke speler in de halfgeleidersector, bekend om zijn geavanceerde oplossingen in het veld.Het bedrijf toont expertise op gebieden zoals siliciuminnovatie, systeemintegratie en productiemogelijkheden.Deze sterke punten plaatsen het aan de voorkant van moderne System-on-Chip (SOC) -technologieën, die worden gebruikt voor de hedendaagse technische convergentie.STMicro -elektronica is toegewijd aan het verbeteren van de chipprestaties en tegelijkertijd het energieverbruik en de kosten vermindert.Hun lopende onderzoeksinitiatieven benadrukken het belang van miniaturisatie en verbeterd stroomgebruik, waarbij de dynamische behoeften van opkomende markten voldoen.

Dominant voor SOC -technologie -evolutie, effectieve systeemintegratie is waar stmicro -elektronica echt schijnt.Samenwerkingen met tech -reuzen en academische instellingen bevorderen innovatie, waardoor oplossingen klaar zijn voor de markt en in overeenstemming zijn met trends op het gebied van consumenten en industrie.Deze aanpak versnelt niet alleen de ontwikkeling, maar houdt het productaanbod ook relevant.Het productievermogen van STMicroelectronics wordt gekenmerkt door indrukwekkende schaal- en geavanceerde technologie.Het bedrijf investeert in geavanceerde faciliteiten, waardoor productieprocessen efficiënt en aanpasbaar zijn.Hun capaciteit om de productie snel op te schalen om aan de behoeften van de industrie te voldoen, stelt hen in staat om concurrerend te blijven.

Datasheet PDF

LSM6DS3TR -datasheets:

LSM6DS3 datasheet.pdf

Veelgestelde vragen [FAQ]

1. Hoe functioneert de LSM6DS3 -sensor?

De LSM6DS3 maakt gebruik van een geavanceerde 3D digitale versnellingsmeter en gyroscoop.Het vertoont een efficiënte prestaties met een stroomverbruik van 1,25 mA en biedt een ONR van maximaal 1,6 kHz.Met continue modi met laag vermogen verbetert de sensor uw ervaringen door energie-efficiëntie en prestaties in evenwicht te brengen.In praktische scenario's wordt het harmoniseren van stroomverbruik en nauwkeurigheid vooral relevant, vooral in draagbare technologie waar de levensduur van de batterij diep invloed heeft op uw tevredenheid.

2. Wat zijn de toepassingen van de LSM6DS3 -sensor?

De LSM6DS3 voldoet aan de vereisten van moderne besturingssystemen door echte, virtuele en batched sensoren te bieden, naast een 8 kbyte buffer voor dynamische gegevensverwerking.Het gebruik van bewezen MEMS -productietechnieken van ST, zorgt ervoor dat betrouwbare versnellingsmeters en gyroscopen worden geproduceerd.Deze sensor speelt een actieve rol in applicaties van mobiele apparaten tot IoT-oplossingen vanwege de robuustheid en het lage stroomverbruik, waardoor het perfect is voor langdurig gebruik.Door naadloos te integreren, ondersteunt de LSM6DS3 innovatieve functionaliteiten, waardoor uw interactie en technologische integratie in het dagelijks leven wordt verrijkt.
