AD9850 DDS Synthesizer: uitgebreide gids voor Pinout, Schematic en Datasheet

De AD9850 is een krachtig op CMOS gebaseerde 125 MHz Direct Digital Synthese (DDS) -apparaat dat is ontworpen voor veelzijdige frequentiesynthese en precieze klokgeneratie.De geavanceerde digitale structuur maakt een fijne controle over de frequentie en fase, waardoor het fundamenteel is in toepassingen, variërend van amateurradio tot commerciële communicatie.Dit artikel onderzoekt de PIN -configuratie van de AD9850, technische specificaties en praktische toepassingen en benadrukt de impact ervan op moderne systemen die een hoge precisie en flexibiliteit vereisen.Door zijn lage stroomverbruik, aanpassingsvermogen en betrouwbare prestaties blijft de AD9850 een basis in het ontwerp van hoogwaardige frequentiecontrolesystemen.

Catalogus

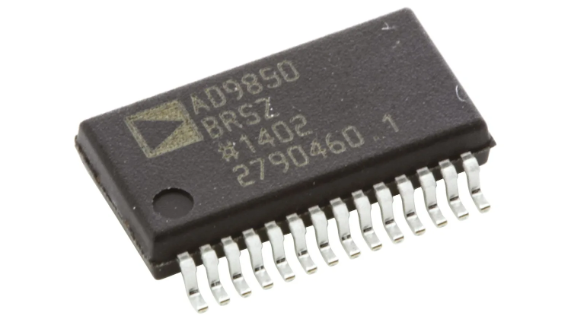

Overzicht van AD9850

De AD9850 is een geavanceerde digitale synthesizer die directe digitale synthese (DDS) samenvoegt met een high-speed digitaal-naar-analoog converter en comparator.Deze combinatie maakt het maken van precieze analoge sinusgolven mogelijk en biedt een veelzijdige bron voor het genereren van frequenties en het synthetiseren van klokken.Met een afstemmingsresolutie van 0,0291 Hz kan het tot 23 miljoen frequentie -updates per seconde verwerken, wat de uitgangsfrequenties ondersteunt zo hoog als 62,5 MHz.Het vermogen om dergelijke precisie te leveren kan gevoelens van prestaties oproepen voor diegenen die werken aan ingewikkelde frequentietoepassingen.

Het apparaat is uitgerust met vijf-fasemodulatiemogelijkheden en zorgt voor complexe signaalmanipulatie.Dit aanpassingsvermogen in fasebeheersing is gunstig in communicatie- en instrumentatietaken waarbij timingprecisie de resultaten vormt.Veldinstellingen onthullen vaak hun veerkracht, waarbij consistente prestaties worden gehandhaafd over verschillende omstandigheden, een eigenschap die kan resoneren met een gevoel van betrouwbaarheid.

De AD9850 maakt gebruik van een Low-Power CMOS-ontwerp, dat efficiënt functioneert binnen industriële temperatuurparameters.Het verbruikt slechts 155 MW bij een aanbod van 3,3 V, waardoor het ideaal is voor batterijbewerkte en draagbare toepassingen en tegelijkertijd de prestaties behoudt.In contexten waar energiebesparing in overeenstemming is met bredere doelen, biedt het ontwerp een gevoel van harmonie tussen prestaties en duurzaamheid.De synthesizer ondersteunt zowel parallelle als seriële gegevenslaadmethoden en breidt de toepasbaarheid ervan uit tussen verschillende systeemconfiguraties uit.Dit aanpassingsvermogen bevordert verschillende implementatiestrategieën, waardoor op maat gemaakte oplossingen in geavanceerde systemen mogelijk worden.Werkelijke scenario's benadrukken zijn soepele integratie in zowel legacy als geavanceerde technologieën, waardoor de status in het veld wordt versterkt.

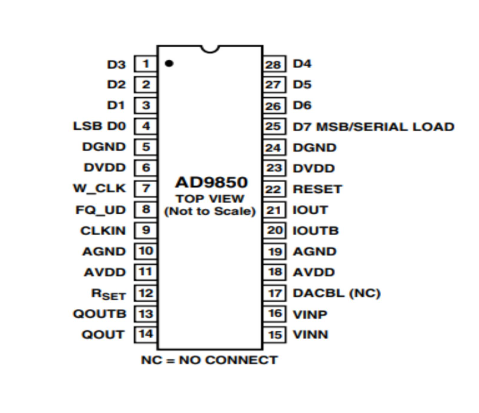

PIN -configuratie

PIN Nr.	Mnemonisch	Functie
4 tot 1, 28 tot 25	D0 tot D7	8-bit gegevensinvoer.Dit is de 8-bit datapoort voor Het laden van de 32-bits frequentie en het 8-bit fase/controlewoord.D7 = MSB;D0 = LSB.D7 (pin 25) dient ook als de invoerpen voor de 40-bit Serieel data-woord.
5, 24	DGND	Digitale grond.Dit zijn de grondrendement voor de grond voor de digitaal circuits.
6, 23	Dvdd	De leveringsspanning leads voor digitale circuits.
7	W_clk	Word laadklok.Deze klok wordt gebruikt om de parallel te laden of seriële frequentie/fase/controle woorden.
8	Fq_ud	Frequentie -update.Aan de stijgende rand van deze klok, de DDS -updates van de frequentie (of fase) geladen in het gegevensinvoerregister;Het Reset vervolgens de aanwijzer naar woord 0.
9	Klin	Referentieklokinvoer.Dit kan een continu zijn CMOS-niveau pulstrein of sinusinvoer bevooroordeeld bij 1/2V toevoer.De opkomende rand van deze klok initieert bewerking.
10, 19	Agnd	Analoge grond.Deze leads zijn de grondrapport voor de analoge circuits (DAC en comparator).
11, 18	AVDD	Voedingsspanning voor het analoge circuit (DAC en Comparator).
12	Rset	DAC's externe rset -verbinding.Deze weerstandswaarde stelt in De Full-Scale-uitgangsstroom van DAC.Voor normale toepassingen (FS, Iout = 10 ma), de waarde voor rset is 3,9 kΩ verbonden met de grond.De rset/out Relatie is Iout = 32 (1.248 v/rset).
13	Qoutb	Uitvoercomplement.Dit is de complement van de comparator Uitgang.
14	Qout	Uitgang waar.Dit is de werkelijke uitvoer van de comparator.
15	Vinn	Spanningsingang omkeren.Dit is de comparator Negatieve invoer.
16	Vinp	Niet -inverterende spanningsingang.Dit is de comparator Positieve invoer.
17	DACBL (NC)	DAC basislijn.Dit is de DAC Baseline -spanningsreferentie; Deze lead wordt intern omzeild en moet normaal als een nee worden beschouwd Verbind voor optimale prestaties.
20	Ioutb	Aanvullende analoge uitgang van de DAC.
21	Ie	Analoge stroomuitgang van de DAC.
22	Resetten	Reset.Dit is de master reset -functie;Wanneer hoog ingesteld, Het wist alle registers (behalve het invoerregister) en de DAC -uitgang gaat naar cosinus 0 na extra klokcycli.

CAD -model van AD9850

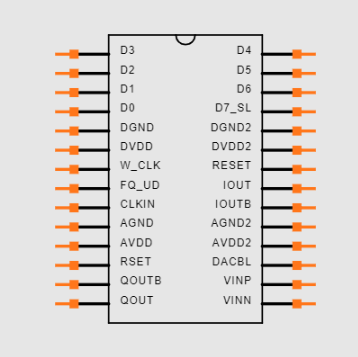

Symbool

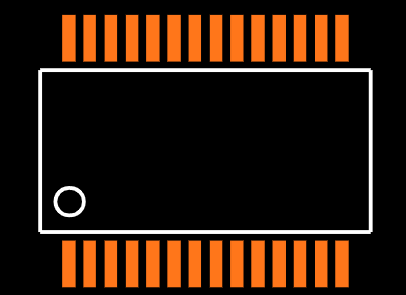

Voetafdruk

Functies

Functie	Beschrijving
Klokfrequentie	25 MHz
On-chip DAC en comparators	Hoogwaardige DAC en high-speed comparators
DAC SFDR	> 50 dB @ 40 MHz Aout
Frequentieafstemming	32-bit frequentie-afstemming woord
Besturingsinterface	Vereenvoudigde besturingsinterface: parallelle byte of serie
Laadindeling	Ondersteund
Fasemodulatie	Fasemodulatiemogelijkheden
Stroomvoorziening	Werkt op een 3.3V of 5V enkele voeding
Stroomverbruik (5V)	380 MW @ 125 MHz
Stroomverbruik (3.3V)	155 MW @ 110 MHz
Drijven	Power down functie inbegrepen
Pakkettype	Ultra-klein 28-pins SSOP-pakket

Technische specificatie

Hier is een gestructureerd tabelformaat op basis van de technische specificaties, attributen en parameters voor de Analog Devices Inc. AD9850BRS, samen met zijn deeldetails.

Parameter	Waarde
Type	DSP perifere, numerieke gecontroleerde oscillator
Levenscyclusstatus	Productie (laatst bijgewerkt: 3 weken geleden)
Factory doorlooptijd	8 weken
Contact opnemen	Lood, tin
Montagetype	Oppervlaktemontage
Pakket / kast	28-SSOP (0,209, 5,30 mm breedte)
Aantal pinnen	28
Bedrijfstemperatuur	-40 ° C tot 85 ° C
Verpakking	Buis
JESD-609 Code	E0
PBFree -code	Nee
Onderdeelstatus	Actief
Vochtgevoeligheidsniveau (MSL)	1 (onbeperkt)
Aantal beëindigingen	28
ECCN -code	EAR99
Max Power Dissipation	480 MW
Spanning - levering	3.3V, 5V
Eindpositie	Dual
Eindvorm	Meulvleugel
Piekrefllowtemperatuur	240 ° C
Voedingsspanning	5V
Eindpunt	0,65 mm
Bereik de nalevingscode	Niet compliant
Frequentie	125 MHz
Tijd bij piekreflowtemperatuur	20 seconden
Basisonderdeelnummer	AD9850
Telling	28
Aantal uitgangen	1
Kwalificatiestatus	Niet gekwalificeerd
Bedrijfsvoorzieningspanning	3.3V
Bedrijfsvoorzieningstroom	96MA
Nominale voedingsstroom	96MA
Power Dissipation	480 MW
Max Supply Current	96MA
UPS/UCS/perifeer ICS -type	DSP perifere, numerieke gecontroleerde oscillator
Aantal bits	10
Logische functie	Klok
Stroomverbruik	380 MW
Grensschaal	Nee
Low Power Mode	Ja
Conversieratio	125 MSP's
Resolutie (bits)	10 b
Woordbreedte afstemmen (bits)	32B
Lengte	10,2 mm
Breedte	5,3 mm
ROHS -status	Niet-ROHS-conform
Leid gratis	Bevat lood

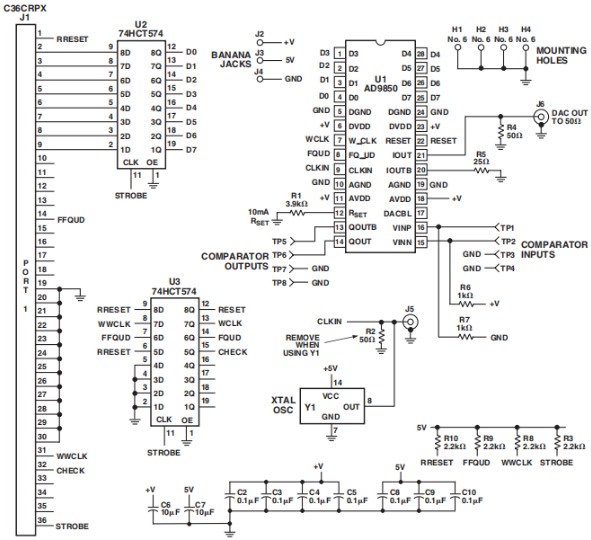

Elektronisch schema

Alternatieven

Attribuut	AD9850BRS (Rochester Electronics LLC)	AD9850BRSZ (Analoge apparaten Inc)
ROHS -code	Nee	Ja
IHS -fabrikant	Rochester Electronics Inc	Analog Devices Inc
Bereik de nalevingscode	Onbekend	Meewerkend
JESD-609 Code	E0	E3
Piekrefllowtemperatuur (° C)	240	260
Kwalificatiestatus	Commercieel	Niet gekwalificeerd
Eindafwerking	Tinnen lood	Mat tin (sn)
Basisnummer overeenkomsten	4	2
Broninhoud UID	AD9850BRS	AD9850BRSZ
Fabrikantpakketcode	RS-28	RS-28
ECCN -code	EAR99	EAR99
HTS -code	8542.39.00.01	8542.39.00.01
Samacsys Beschrijving	AD9850BRS	AD9850BRSZ, Direct Digital Synthesizer 10 Bit 1250000KSPS, 28-pins SSOP
Samacsys -fabrikant	Rochester Electronics LLC	Analog Devices Inc

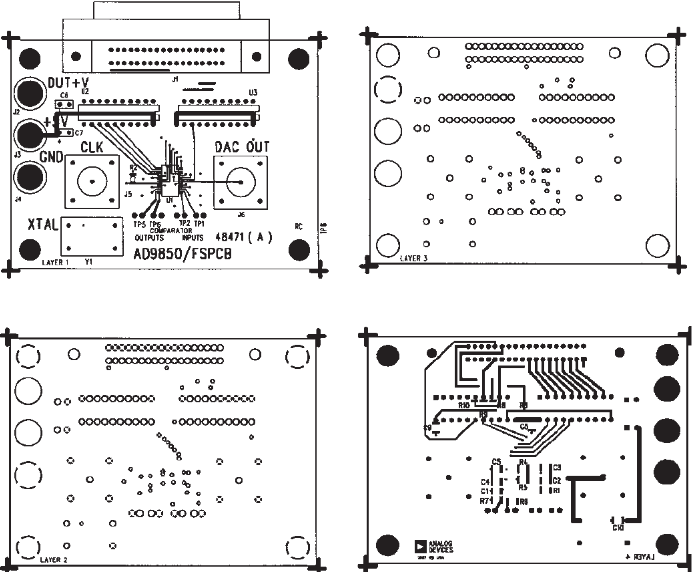

AD9850 evaluatiebord

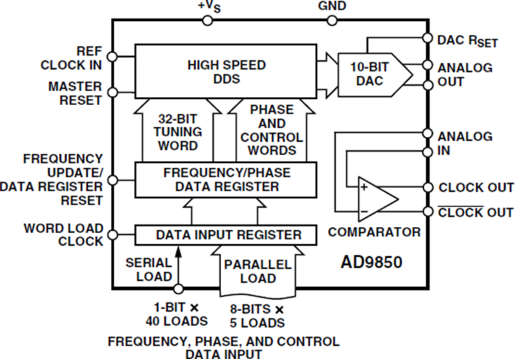

Functioneel blokdiagram

Toepassingen van AD9850

Sinusgolfsynthese en flexibiliteit

De AD9850 toont zijn bekwaamheid bij het maken van precieze sinusgolven met aanpasbare frequentie en fasecontrole.Het vermogen om frequenties soepel aan te passen, wordt een harmonieuze factor in gevarieerde test- en meetinstellingen, die onderzoek en commercieel gebruik omvatten.De elegantie van snelle fasemodificaties helpt bij het verbeteren van signaalcoherentie en afnemende faseluis, waardoor de signaalintegriteit in ingewikkelde systemen wordt versterkt.

Digitale kloksynchronisatie

Met zijn precieze timingmogelijkheden vindt Digital Clock Recovery een waardevolle partner in de AD9850.Het haalt naadloos timingdetails uit gegevensstromen uit en zorgt voor synchronisatie.Dit blijkt meestal gunstig in telecommunicatie, waarbij het behoud van gegevensgeefs tijdens de transmissie vertrouwen oproept.Werkelijke toepassingen vereisen flexibiliteit om tegemoet te komen aan verschillende gegevenspercentages, en de aanpassingsvermogen van de AD9850 beperkt fouten van timingmismatches.

Verbeteringen in communicatiesystemen

Binnen communicatiesystemen levert de AD9850 opmerkelijke bijdragen door modulatie- en demodulatieprocessen te verfijnen.De stabiele frequentieverlening ondersteunt efficiënte gegevensuitwisseling.Dit apparaat wordt vaak gebruikt om de duidelijkheid van het signaal te stimuleren, interferentie af te weren en verschillende communicatieprotocollen te huisvesten, waardoor communicatienetwerken uiteindelijk worden getransformeerd met verbeterde signaalkwaliteit en bereik.

Digitale precisie in het genereren van ADC -code

Het gebruik van de AD9850 voor digitaal gecontroleerde ADC -code -generatie benadrukt zijn precisie bij het vertalen van analoge signalen naar digitale codes.Het speelt een serieuze rol in data -acquisitiesystemen die een nauwkeurige digitale signaalrepresentatie eisen.De betrouwbaarheid en nauwkeurigheid van de AD9850 vergemakkelijken een hoge resolutie en getrouwe conversie van snel fluctuerende signalen, waardoor zijn rol in zeer nauwkeurige arena's wordt versterkt.

Agile Local Oscillator -gebruik

Als een agile lokale oscillator ondersteunt de AD9850 inspanningen die snelle frequentieveranderingen en stabiliteit vereisen, zoals radars en testinstrumenten.Het gebruik van de AD9850 kan de prestaties van het systeem verhogen, waardoor snelle aanpassingen aan evoluerende omstandigheden kunnen worden geëvolueerd en het systeemprecisie in de loop van de tijd behouden, waardoor de weg wordt vrijgemaakt voor technische innovaties die de cursus doorstaan.

Fabrikant

Analog Devices, Inc. (ADI), bekend om zijn inventieve bekwaamheid in analoge en gemengde signalen sinds 1965, heeft zich consequent gepositioneerd als een leider in elektronische signaalconversie.De componenten spelen een belangrijke rol bij het verbinden van de fysieke en digitale werelden en bereiken wereldwijd meer dan 100.000 klanten.Deze producten transformeren geluid, licht, beweging en temperatuur in elektrische signalen, waardoor de mogelijkheden van talloze elektronische apparaten worden verrijkt.De geavanceerde technologie van ADI doordringt verschillende sectoren in telecommunicatie, gezondheidszorg, automotive en consumentenelektronica.

Datasheet PDF

AD9850BRS -datasheets:

AD9850.pdf

AD9850BRSZ -datasheets:

AD9850.pdf

Veelgestelde vragen [FAQ]

1. Kan de AD9850/1 worden gebruikt voor radio -transmissie?

De AD9850 blijkt een dwingende keuze te zijn voor het bouwen van een low-power zender.Het vergemakkelijkt korte naar matige bereiktransmissies met behulp van frequentieverschuivingsleutel (FSK) modulatie.In werkelijke scenario's kunt u zijn precisie in amateurradioprojecten benutten, waardoor de duidelijkheid en de betrouwbaarheid van het signaal in gekozen frequentiebanden zorgvuldig wordt geoptimaliseerd.

2. Welke golfvormen is de AD9850 die kan genereren?

De AD9850 is bedreven in het produceren van verschillende golfvormen zoals sinus, vierkant en driehoek.Gebruikmakend van de directe digitale synthese (DDS) -vaardigheden, kunt u deze golfvormen ingewikkeld aanpassen om aan verschillende elektronische experimentele behoeften te voldoen, wat het aanpassingsvermogen van deze technologie in golfvormcreatie benadrukt.

3. Hoe verschillen de AD9850BR's van de AD9850?

Het AD9850BRS -model onderscheidt zich met unieke kenmerken met betrekking tot temperatuurbereik en verpakking.Deze verschillen zijn geschikt voor toepassingen waar omgevingsfactoren specifieke duurzaamheid vereisen, waardoor duurzame prestaties en een lange levensduur in diverse operationele contexten worden gewaarborgd.

4. Moet u voor het genereren van golfvorm de Max038 of de AD9850 kiezen?

Kiezen tussen de Max038 en de AD9850 hangt af van de specifieke behoeften van de toepassing.Inzichten uit Markeer digitale synthese (AD9850) of een analoge methode (Max038) zijn gebaseerd op factoren zoals precisie, schaalbaarheid en gemak van integratie.Velen vinden dat digitale paden vaak een verbeterd aanpassingsvermogen bieden voor hedendaagse toepassingen.

5. Wat is het AD9850 -pakket in protel?

In protel wordt de AD9850 aangeboden in een DIP28 -pakket.Dit formaat wordt gewaardeerd voor de toegankelijkheid ervan in prototyping en educatieve instellingen, waardoor gestroomlijnde montage en testen in verschillende hardware- en softwareontwikkelingsomgevingen mogelijk worden.
