Uitgebreide gids voor SMBJ16CA -diodebescherming

De SMBJ16CA -diode biedt effectieve overspanningsbeveiliging voor gevoelige elektronische componenten.Dit artikel zal zijn functies, toepassingen en beschermende voordelen onderzoeken, waardoor u een duidelijk inzicht krijgt in hoe het circuits beschermt tegen onverwachte spanningspieken en elektrische pieken.

Catalogus

1. SMBJ16CA -overzicht

2. SMBJ16CA CAD -model

3. SMBJ16CA -specificaties

4. Onderdelen vergelijkbaar met SMBJ16CA

5. SMBJ16CA Key -functies

6. SMBJ16CA -toepassingen

7. SMBJ16CA functioneel diagram

8. SMBJ16CA -pakketinformatie

9. Informatie van de fabrikant

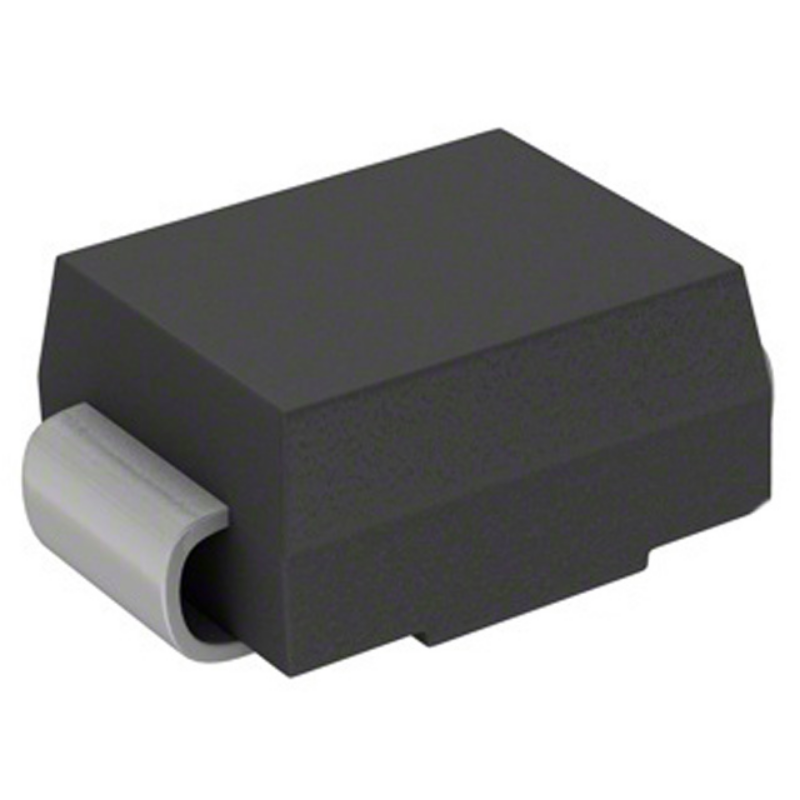

SMBJ16CA

SMBJ16CA -overzicht

De SMBJ16CA is een beschermende diode die is gebouwd om gevoelige elektronische onderdelen te beschermen tegen pieken en statische lozingen.Met een werkende piek omgekeerde spanning van 5V tot 495V, beheert het onverwachte spanningspieken door extra energie te absorberen, waardoor schade aan circuitcomponenten wordt voorkomen.Dankzij de afbraakspanning, bij 550V, kan het snel ingrijpen en overtollige stroom afleiden wanneer dat nodig is.Unidirectionele typen reageren onder een picoseconde, terwijl bidirectionele typen reageren binnen vijf picoseconden, waardoor snelle, effectieve bescherming wordt geboden.Het platte ontwerp is compatibel met standaard pick-and-place machines, waardoor het gemakkelijk te hanteren en te installeren is, terwijl het ook het risico op rollen tijdens de montage vermindert.De SMBJ16CA voldoet aan JEDEC -normen, biedt een vertrouwd niveau van kwaliteit en past in verschillende toepassingen waar circuitbescherming nodig is.

SMBJ16CA CAD -model

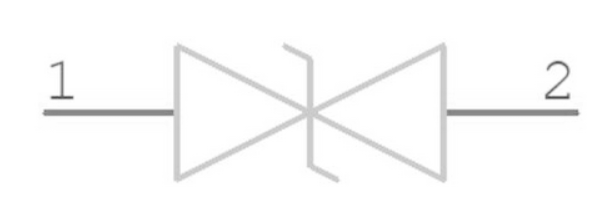

SMBJ16CA -symbool

SMBJ16CA Symbol

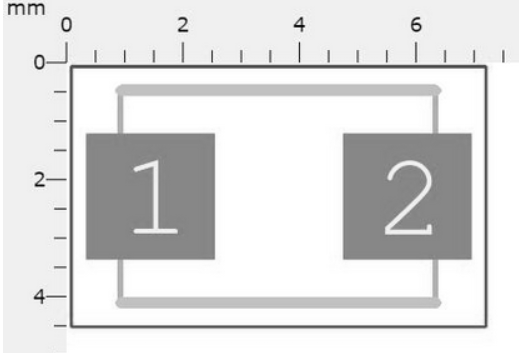

SMBJ16CA voetafdruk

SMBJ16CA Footprint

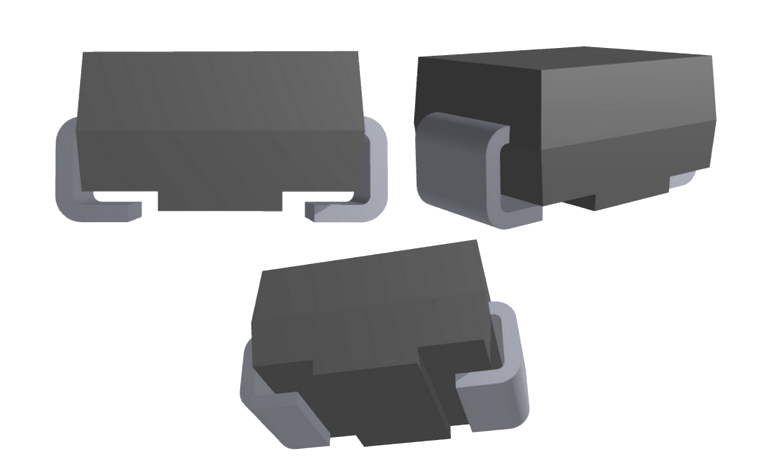

SMBJ16CA 3D -model

SMBJ16CA 3D Model

SMBJ16CA -specificaties

Technische specificaties, functies, kenmerken en componenten met vergelijkbare specificaties van Bourns Inc. SMBJ16CA

Type	Parameter
Factory doorlooptijd	14 weken
Contact opnemen	Tin
Inzetten	Oppervlaktemontage
Montagetype	Oppervlaktemontage
Pakket / kast	DO-214AA, SMB
Aantal pinnen	2
Diode -elementenmateriaal	SILICIUM
Afbraakspanning	20.5V
Aantal elementen	1
Omgekeerde stand-off spanning	16V
Bedrijfstemperatuur	-55 ° C ~ 150 ° C TJ
Verpakking	Digi-Reel®
Serie	SMBJ
Gepubliceerd	2009
JESD-609 Code	E3
PBFree -code	Ja
Onderdeelstatus	Actief
Vochtgevoeligheidsniveau (MSL)	1 (onbeperkt)
Aantal beëindigingen	2
Beëindiging	SMD/SMT
ECCN -code	EAR99
Type	Zener
Toepassingen	Algemeen doel
Aanvullende functie	PRSM-min
Max Power Dissipation	600 W
Eindpositie	Dual
Eindvorm	C Bend
Basisonderdeelnummer	SMBJ16
Telling	2
Bedrijfsvoorzieningspanning	3.5V
Polariteit	Bidirectioneel
Aantal kanalen	1
Elementconfiguratie	Enkel
Power Line -bescherming	Nee
Spanning - Breakdown (min)	17.8V
Max omgekeerde lekstroom	5μA
Klemspanning	26V
Spanning - omgekeerde afstand (typ)	16V
Piekpulstroom	23.1A
Max Surge Current	100a
Piekpulsvermogen	600 W
Teststroom	1MA
Max breakdown spanning	20.5V
ESD -bescherming	Ja
Bereik SVHC	Geen SVHC
ROHS -status	ROHS3 -compatibel

Onderdelen vergelijkbaar met SMBJ16CA

Onderdeelnummer	Fabrikant	Polariteit	Afbraakspanning	Max breakdown spanning	Klemspanning	Piekpulsvermogen	Piekpulstroom	ROHS -status	Aantal pinnen
SMBJ16CA	Bourns Inc.	Bidirectioneel	20.5 V	20.5 V	26 V	600 W	23.1 A	ROHS3 -compatibel	2
SMBJ20CA	Bourns Inc.	Bidirectioneel	25.5 V	25.5 V	32.4 V	600 W	18.5 A	ROHS3 -compatibel	2
SMBJ20CA-13-F	Diodes Incorporated	Bidirectioneel	23.3 V	23.3 V	29.2 V	600 W	20.5 A	ROHS3 -compatibel	2
SMBJ18CA-13-F	Diodes Incorporated	-	20 V	20 V	29.2 V	600 W	20.5 A	ROHS3 -compatibel	2
SMBJ18CA	Bourns Inc.	Bidirectioneel	25.5 V	25.5 V	32.4 V	600 W	18.5 A	ROHS3 -compatibel	2

SMBJ16CA Key -functies

Piekpulsvermogen

De SMBJ16CA biedt piekpulsvermogen van 600 W met een golfvorm van 10/1000μs.Dit vermogensverwerkingscapaciteit helpt gevoelige circuits te beschermen tegen plotselinge elektrische pieken, waardoor stabiliteit tijdens onverwachte pieken wordt gewaarborgd.

Klemmogelijkheden

Met uitstekende klemmogelijkheden beperkt de SMBJ16CA effectief de overtollige spanning tot een veilig niveau.Dit beschermt stroomafwaartse componenten, waardoor de diode snel kansen beheren zonder schade aan het circuit te riskeren.

Lage Surge Resistance

Ontworpen met lage incrementele overspanningsweerstand, voert de SMBJ16CA efficiënt hoge stromen uit tijdens pieken.Dit houdt de spanning over de beschermde componenten laag, waardoor de betrouwbaarheid van het apparaat in overspanningsgebeurtenissen wordt verbeterd.

Compact oppervlaktemontagepakket

De SMBJ16CA is gebouwd als een oppervlaktemontagepakket, waardoor het gemakkelijk te installeren is en ideaal voor het besparen van ruimte op printplaten.Dit ontwerp vereenvoudigt de montage en is compatibel met automatische pick-and-place-apparatuur, ter ondersteuning van snelle en efficiënte productie.

Minimale lekstroom

Met typische omgekeerde lekstroom (IR) onder 1μA wanneer VR 12V overschrijdt, voorkomt de SMBJ16CA dat ongewenste stroom onder normale omstandigheden stroomt, het energieverlies vermindert en de algehele efficiëntie van het circuit helpt te handhaven.

Snelle responstijd

De diode heeft een snelle responstijd, meestal minder dan 1 picoseconde van 0V tot afbraakspanning, die bijna-instant bescherming biedt tegen spanningsstieken en ervoor zorgen dat componenten onmiddellijk worden beschermd.

ESD -bescherming

De SMBJ16CA voldoet aan IEC 61000-4-2 ESD-normen met maximaal 30 kV-bescherming voor zowel lucht- als contactontladingen.Dit hoge beschermingsniveau maakt het zeer effectief bij het beschermen van circuits tegen elektrostatische lozingen.

EFT -bescherming

Het biedt EFT (elektrische snelle tijdelijke) bescherming in lijn met IEC 61000-4-4-normen, waardoor storingen worden voorkomen door snelle tijdelijke spanningsuitbarstingen, vaak veroorzaakt door schakelapparaten of relais.

High-temperatuur solderen

De diode is gebouwd om 10 seconden op een hoge temperatuur te solderen tot 260 ° C.Dit zorgt voor duurzaamheid tijdens het opnieuw solderen van reflow en zorgt voor betrouwbare prestaties, zelfs bij hoge temperaturen.

UL94V-0 Vlambaarheidsbeoordeling

Met een UL94V-0-ontvlambaarheidsbeoordeling voor zijn schimmelverbinding, zorgt de SMBJ16CA ervoor dat, in het geval van vuur, het materiaal zelf zal ontstaan, wat een extra veiligheidsvoorziening biedt voor toepassingen die vlamweerstand vereisen.

MSL niveau 1 naleving

Noterend bij vochtgevoeligheidsniveau (MSL) 1, kan de SMBJ16CA bestand tegen onbepaalde opslag onder omgevingsomstandigheden zonder risico op vochtschade, ter ondersteuning van stabiel langdurig gebruik.

Loodvrije afwerking

De diode is ontworpen met een loodvrije afwerking, het ondersteunen van milieunormen en het geschikt maken voor toepassingen die naleving van ROHS-voorschriften (beperking van gevaarlijke stoffen) vereisen.

Halogeenvrije en ROHS-compatibel

De SMBJ16CA is halogeenvrij en volledig voldoen aan ROHS-normen, waardoor het een veilige, milieuvriendelijke keuze is voor verschillende applicaties.

SMBJ16CA -toepassingen

Bescherming van voeding

De SMBJ16CA wordt vaak gebruikt in voedingen om te beschermen tegen spanningsschommelingen, die kunnen optreden als gevolg van belastingwijzigingen of externe gebeurtenissen.Het helpt de uitvoer stabiel te houden, zodat aangesloten apparaten soepel werken.

Industriële toepassingen

In industriële omgevingen waar elektrische apparatuur wordt blootgesteld aan frequente stroomschommelingen en pieken, biedt de SMBJ16CA extra veerkracht.De snelle responstijd en hoge pulspower-beoordeling maken het goed geschikt voor veeleisende omstandigheden.

Energiebeheer

De diode speelt een rol in energiebeheersystemen door overtollige spanning te absorberen en veilig om te leiden, te helpen consistente prestaties in het hele systeem te behouden en de levensduur van gevoelige componenten te verlengen.

I/O -interfacebescherming

Input- en uitvoerinterfaces kunnen bijzonder kwetsbaar zijn voor elektrostatische lozingen en tijdelijke spanning.De SMBJ16CA beschermt deze interfaces en zorgt ervoor dat signalen stabiel blijven en apparaten die met deze punten zijn verbonden, blijven veilig door ongewenste pieken.

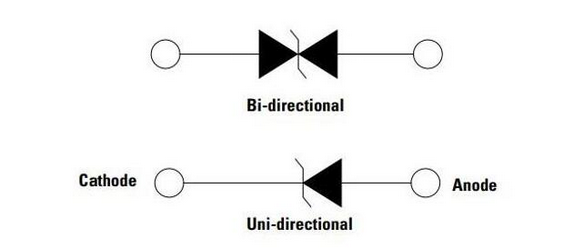

SMBJ16CA functioneel diagram

SMBJ16CA Functional Diagram

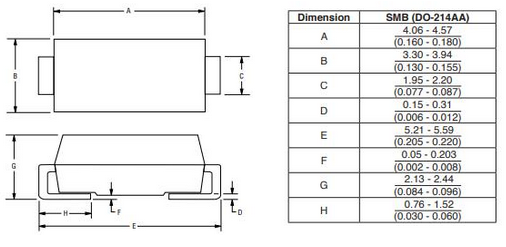

SMBJ16CA -pakketinformatie

SMBJ16CA Package

Fabrikantinformatie

Bourns, Inc., opgericht in 1947 door Marlan en Rosemary Bourns, heeft zich gevestigd als een innovator in elektronica, die consequent producten levert die de moderne technologiebehoeften ondersteunen.Bekend om zijn first-in-the-world trimpot-trimmening Potentiometer gelanceerd in 1952, legde Bourns een hoge balk voor kwaliteit en precisie in elektronische componenten.Tegenwoordig wordt Bourns erkend voor betrouwbare producten van hoge kwaliteit die sectoren zoals telecommunicatie, automotive en consumentenelektronica bedienen, waardoor de toekomst van technologie wordt gevormd met een voortdurende toewijding aan uitmuntendheid.

Datasheet PDF

Over ons

ALLELCO LIMITED

Allelco is een internationaal beroemde one-stop Distributeur van inkoopdiensten van hybride elektronische componenten, toegewijd aan het bieden van uitgebreide inkoop- en supply chain -diensten voor componenten voor de wereldwijde elektronische productie- en distributie -industrie, waaronder wereldwijde top 500 OEM -fabrieken en onafhankelijke makelaars.
Lees verder

Quick Inviry

Stuur een aanvraag, we zullen onmiddellijk reageren.

Aantal stuks

Onderdeel nummer
contactnaam
Bedrijfsnaam
E-mailadres
Telefoon
Comments

Veel Gestelde Vragen [FAQ]

1. Hoe werkt een tijdelijke spanningsonderdrukker diode?

Een voorbijgaande spanningsonderdrukker werkt als een beschermend schild in elektrische circuits.Wanneer een spanningspiek optreedt en de geïnduceerde Spanning gaat verder dan een specifiek afbraakniveau, de diode klemt de Overmatige energie, absorberen het om schade aan het circuit te voorkomen.Eens het spanning keert terug naar normaal, de diode wordt automatisch gereset, klaar voor de Volgende golf.

2. Wat veroorzaakt tijdelijke spanning?

Voorbijgaande spanningen zijn vaak het gevolg van plotselinge energie -releases Uit gebeurtenissen zoals blikseminslagen, de werking van ongefilterde apparatuur, contact opnemen met bounces, boogen of in- en uitgeschakelde condensator banken of generatoren.Deze spanningen zijn meestal hoog in grootte maar Laat maar een korte tijd als laatste.

3. Wat doet een tijdelijke spanningsonderdrukker?

Een tijdelijke spanningsonderdrukker (tv's) beschermt circuits tegen Elektrische overbelastingen veroorzaakt door elektrostatische lozingen, schakelen van inductieve belastingen en geïnduceerde bliksem.Het absorbeert en leidt snel op Deze pieken, het circuit veilig houden en goed functioneren.
