Volledige gids voor de op ARM7 gebaseerde LPC2148-microcontroller

Embedded systeemontwerp vereist het selecteren van de juiste microprocessor -kernen en ontwikkelingstools voor specifieke projectbehoeften.De ARM -processor is een geweldige keuze op dit gebied vanwege de veelzijdigheid in verschillende industrieën, van mobiele technologie tot automotive -systemen.Dit artikel richt zich op de op ARM7 gebaseerde LPC2148-microcontroller, bekend om zijn sterke en aanpassingsvermogen.We zullen duiken in zijn architectuur- en pin -configuratie en inzicht bieden in zijn functionaliteiten en potentiële toepassingen.

Catalogus

Wat is de op ARM7 gebaseerde (LPC2148) microcontroller?

ARM vertegenwoordigt een prominente 32-bit RISC-architectuur ontwikkeld door ARM Holdings, die dient als een kernplatform in het ontwerp van microprocessor.De efficiëntie en het aanpassingsvermogen hebben het aantrekkelijk gemaakt in een breed scala aan toepassingen.De wijdverbreide licenties van deze architectuur hebben talloze bedrijven in staat gesteld om innovatieve armgebaseerde producten te creëren die zich richten op diverse markten, aangedreven door zowel ambitie als noodzaak.

Belangrijkste halfgeleiderspelers zoals Samsung en Ti maken actief systemen-op-chip (SOC's) die gebruik maken van ARM-architectuur, hun toewijding aan deze technologie.Deze trend onthult het vermogen van Arm om te voldoen aan de zich ontwikkelende behoeften van geavanceerde consumentenelektronica, industriële machines en meer.Observaties in marktdynamiek tonen aan dat de flexibele eigenschappen van Arm een ​​grote invloed hebben op de integratie ervan op de nieuwste technische producten.

De op ARM7 gebaseerde LPC2148 Microcontroller wordt gevierd vanwege zijn efficiëntie en lage power voetafdruk.Het vindt uitgebreid gebruik in alledaagse toepassingen zoals autosystemen en draagbare elektronica.ARM -architectuur evenwicht op unieke wijze eenvoud met computationele kracht.De instructieset is vervaardigd om intuïtief te zijn, waardoor een efficiënte uitvoering en een lagere ontwikkelingstijd mogelijk is.Deze ideologie suggereert dat eenvoud verbetert in plaats van afbreuk te doen aan mogelijkheden, waardoor productontwikkeling wordt gestroomlijnd door debugging en onderhoud eenvoudiger te maken.

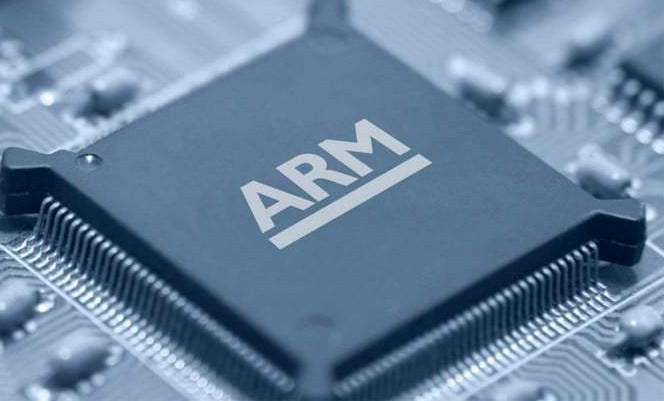

De ARM7 -processor

Embedded Systems vinden de ARM7 -processor een aantrekkelijke keuze vanwege hoe deze klassieke verwerkingsmethoden harmoniseert met de zich ontwikkelende cortex -architecturen.De aantrekkingskracht komt voort uit zijn vaardigheid bij het omgaan met verschillende taken, waarbij zowel oudere technologieën als baanbrekende vooruitgang met gelijke finesse worden gehouden.De ARM7 -processor wordt aangevuld met uitgebreide documentatie van bedrijven zoals NXP Semiconductors.Deze overvloed aan bronnen helpt nieuwkomers terwijl ze hun vaardigheden voeden in hardware- en softwareontwerp.De lucide begeleiding vergemakkelijkt een eenvoudigere leercurve.

ARM7 -processors worden vaak gebruikt in consumentenelektronica, auto -bedieningselementen en industriële systemen.Hun vermogen om een ​​reeks taken te beheren, van eenvoudige berekeningen tot ingewikkelde systeembeheer, verdient hen waardering op gebieden waar betrouwbaarheid en economische efficiëntie worden gewaardeerd.Interactie met ARM7-microcontrollers kunnen individuen zowel theoretische kennis als praktische vaardigheden verbeteren.Crafting-systemen met behulp van deze processors cultiveert een waardering voor gestroomlijnde codering en adept resource management, waardoor vaak creatieve benaderingen van probleemoplossing worden opgeroepen.De ARM7-architectuur biedt een verband tussen conventionele verwerkingstechnieken en moderne eisen, waardoor het belang ervan in de huidige technologie wordt gehandhaafd.

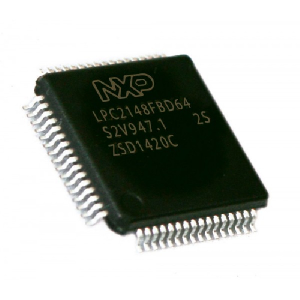

De LPC2148 microcontroller

De LPC2148 -microcontroller, vervaardigd door NXP, belichaamt een reeks functies op zoek naar veelzijdige en betrouwbare oplossingen.Werkt op een 16-bit of 32-bit ARM7-processorkern en is geschikt voor een spectrum van toepassingen, wat zowel aanpassingsvermogen als veerkracht onthult.

Verpakking en programmeren

In een slank LQFP64 -pakket wordt de LPC2148 moeiteloos geïntegreerd in verschillende ontwerpen.Het ondersteunt zowel in-system als in-applicatieprogrammering, waardoor de allure van het bijwerken van firmware zonder extractie van de printplaat biedt.Dit verlicht de last voor externe apparaten die frequente updates nodig hebben om piekprestaties te ondersteunen en de beveiliging te beschermen.

Geheugen en snelheid

De LPC2148 biedt tot 40 kb SRAM en 512KB aan flash -geheugen en opent mogelijkheden voor het beheren van ingewikkelde programma's en gegevens.Werken met snelheden tot 60 MHz, voldoet het aan de eisen van toepassingen die gedijen op snelle gegevensverwerking en realtime responsiviteit.

Connectiviteit en interfaces

Met een USB 2.0-controller met volledige snelheid zorgt de LPC2148 voor snelle gegevensoverdracht en naadloze connectiviteit met andere digitale systemen.Deze functie komt naar voren als een spil voor communicatie.

Analoge en digitale conversies

Het opnemen van ADC's, DAC en meerdere timers, het blinkt uit in precieze analoge en digitale signaalverwerking, waardoor het ideaal wordt voor ingebedde systemen gericht op nauwkeurige sensorwaarden en controletaken.De Low Power RTC en verschillende seriële interfaces garanderen consistente tijdwaarneming en aanpasbare communicatiemogelijkheden.

Energiebeheer en efficiëntie

Op maat gemaakt voor energiegevoelige toepassingen, de LPC2148 Champions Power Saving Modi, heeft 5V-tolerante I/O en biedt meerdere interruptopties.De fase vergrendelde lus voor klokbesturing harmoniseert de stroomefficiëntie terwijl het geluid van het systeem wordt beteugeld voor apparaten die op batterijen vertrouwen.

LPC2148 Microcontroller Memory Architecture

De LPC2148 microcontroller presenteert een diverse geheugenconfiguratie met 512 kb flash -geheugen en 32 kb SRAM.Ideaal voor verschillende ingebedde toepassingen ondersteunt het meerdere programmeerbenaderingen, waardoor stabiele gegevensbehoud in de loop van de tijd wordt bevorderd.

On-chip flash-geheugen

On-Chip Flash Memory Interfaces met JTAG en UART, onder andere, die aanpassingsvermogen bieden in programmering en foutopsporing.Het robuuste uithoudingsvermogen van dit geheugen ondersteunt frequente schrijf-serase-cycli, wat waardevol is voor scenario's die regelmatige firmware-updates of gegevenslogging eisen.De consistente prestaties voedt betrouwbaarheid voor deze taken.

Sram op de chip

Met 32 ​​KB SRAM beheert deze component verschillende gegevensbreedtes, waardoor het geschikt is voor ingewikkelde gegevensbewerkingen en effectief multitasking.Tijdelijke gegevensopslag tijdens snelle verwerking wordt soepel afgehandeld door de SRAM, waardoor de systeemefficiëntie en het reactievermogen worden verbeterd.

Invoer-/uitvoerpoorten

De LPC2148 heeft twee aanpasbare I/O -poorten, configureerbaar voor functies zoals GPIO en UART.Deze flexibiliteit richt zich op het verschuiven van applicatie -eisen, die naadloze projectintegratie helpen naarmate de behoeften evolueren.Deze functie optimaliseert communicatieprotocollen en boost het aanpassingsvermogen van het systeem.

Het initiëren van effectieve programmeerstrategieën

GPIO -pinnen vervullen meerdere rollen in verschillende toepassingen.Poorten P0 en P1, bekend om hun aanpassingsvermogen, omvatten pinnen die ontoegankelijk blijven, hun managementafhankelijke hangen op specifieke registergroepen en bieden een canvas voor gepersonaliseerde configuraties.Poorten P0 en P1 ontvouwen uitgebreide functionaliteit, catering voor diverse elektronica- en computerprojecten.Hun aanpassingsvermogen nodigt gebruikers uit om zich te verdiepen in het potentieel van de hardware en eist een waardering voor de ingewikkelde werking.Hands-on boeien met deze configuraties verrijkt iemands vermogen om te navigeren en complexe scenario's op te lossen.Registergroepen beheren de aanpassing van anders onbereikbare pennen, afgestemd op unieke applicatie -eisen.Ze maken dynamische wijzigingen mogelijk, een idee voor verfijning van prestaties.Bekwame behandeling van deze configuraties bereikt een harmonieus evenwicht tussen operationele behoeften en resource management.

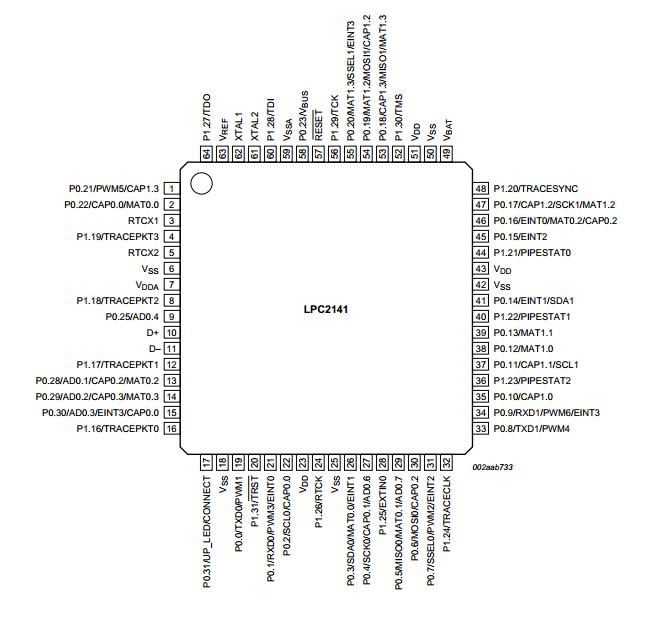

ARM7-gebaseerde (LPC2148) PIN-configuratie

Pin -nummer	PIN -naam/functie	Beschrijving
1	P0.21 / PWM5 / CAP1.3 / AD1.6	GPIO, PWM Output 5, Timer 1 Capture 3, ADC Input 6 (LPC2144/46/48)
2	P0.22 / CAP0.0 / AD1.7 / MAT0.0	GPIO, Timer 0 Capture 0, ADC Input 7 (LPC2144/46/48), Timer 0 Match 0
3	RTXC1	Input naar RTC -oscillatorcircuit
4	Tracepkt3 / p1.19	Trace Packet 3, GPIO
5	RTXC2	Uitgang van RTC -oscillatorcircuit
6, 18, 25, 42, 50	Grond (GND)	Grondreferentiepennen
7	VDDA	Analoge spanningsvoeding (3,3 V)
8	P1.18 / tracepkt2	GPIO, Trace Packet 2
9	P0.25 / AOUT / AD0.4	GPIO, DAC -uitgang (LPC2142, 2144, 2146, 2148), ADC -ingang 4
10	D+	USB D+ lijn
11	D-	USB D-lijn
12	P1.17 / tracepkt1	GPIO, Trace Packet 1
13	P0.28 / CAP0.2 / AD0.1 / MAT0.2	GPIO, Timer 0 Capture 2, ADC Input 1, Timer 0 Match 2
14	P0.29 / CAP0.3 / AD0.2 / MAT0.3	GPIO, Timer 0 Capture 3, ADC Input 2, Timer 0 Match 3
15	P0.30 / EINT3 / AD0.3 / CAP0.0	GPIO, externe interrupt 3, ADC Input 3, Timer 0 Capture 0
16	P1.16 / tracepkt0	GPIO, Trace -pakket 0
17	P0.31 / UP_LED / CONNECT	GPIO, USB Uplink Status LED, Soft Connect -functiebesturing
19	P0.0 / PWM1 / TXD0	GPIO, PWM Output 1, UART0 TX
20	P1.31 / TRST	GPIO, JTAG Test Reset
21	P0.1 / PWM3 / RXD0 / EINT0	GPIO, PWM Output 3, UART0 RX, externe interrupt 0
22	P0.2 / CAP0.0 / SCL0	GPIO, Timer 0 Capture 0, I2C0 Clock
23, 43, 51	VDD	Voedingsspanning voor I/O -poorten en de kern
24	P1.26 / RTCK	GPIO, retourtestklok voor JTAG
26	P0.3 / SDA0 / MAT0.0 / EINT1	GPIO, I2C0 -gegevens, timer 0 match 0, externe interrupt 1
27	P0.4 / CAP0.1 / SCK0 / AD0.6	GPIO, Timer 0 Capture 1, SPI Clock, ADC Input 6
28	P1.25 / extin0	GPIO, externe trigger -input
29	P0.5 / MAT0.1 / MISO0 / AD0.7	GPIO, Timer 0 Match 1, SPI Miso, ADC Input 7
30	P0.6 / MOSI0 / CAP0.2 / AD1.0	GPIO, SPI MOSI, Timer 0 Capture 2, ADC Input 0 (LPC2144/46/48)
31	P0.7 / pwm2 / ssel0 / eint2	GPIO, PWM Output 2, SPI Slave Select, externe interrupt 2
32	P1.24 / TRACECLK	GPIO, Trace Clock
33	P0.8 / TXD1 / PWM4 / AD1.1	GPIO, UART1 TX, PWM -uitgang 4, ADC Input 1 (LPC2144/46/48)
34	P0.9 / PWM6 / RXD1 / EINT3	GPIO, PWM Output 6, UART1 RX, externe interrupt 3
35	P0.10 / RTS1 / CAP1.0 / AD1.2	GPIO, UART1 RTS, Timer 1 Capture 0, ADC Input 2 (LPC2144/46/48)
36	P1.23 / Pipestat2	GPIO, pijplijnstatus bit 2
37	P0.11 / CAP1.1 / CTS1 / SCL1	GPIO, Timer 1 Capture 1, UART1 CTS, I2C1 Clock
38	P0.12 / MAT1.0 / AD1.3 / DSR1	GPIO, Timer 1 Match 0, ADC Input 3 (LPC2144/46/48), UART1 DSR
39	P0.13 / DTR1 / MAT1.1 / AD1.4	GPIO, UART1 DTR, Timer 1 Match 1, ADC Input 4 (LPC2144/46/48)
40	P1.22 / Pipestat1	GPIO, pijplijnstatus bit 1
41	P0.14 / DCD1 / EINT1 / SDA1	GPIO, UART1 DCD, Externe Interrupt 1, I2C1 -gegevens
44	P1.21 / Pipestat0	GPIO, pijplijnstatus bit 0
45	P0.15 / EINT2 / RI1 / AD1.5	GPIO, Externe Interrupt 2, UART1 RI, ADC Input 5 (LPC2144/46/48)
46	P0.16 / MAT0.2 / EINT0 / CAP0.2	GPIO, Timer 0 Match 2, externe interrupt 0, timer 0 Capture 2
47	P0.17 / SCK1 / CAP1.2 / MAT1.2	GPIO, SSP SCK, Timer 1 Capture 2, Timer 1 Match 2
48	P1.20 / TRACESYNC	GPIO, trace synchronisatiesignaal
49	VBAT	Voeding voor de RTC
52	P1.30 / TMS	GPIO, testmodus selecteren voor JTAG
53	P0.18 / cap1.3 / miso1 / mat1.3	GPIO, Timer 1 Capture 3, SSP Miso, Timer 1 Match 3
54	P0.19 / MOSI1 / MAT1.2 / CAP1.2	GPIO, SSP MOSI, Timer 1 Match 2, Timer 1 Capture 2
55	P0.20 / ssel1 / mat1.3 / eint3	GPIO, SSP Slave Select, Timer 1 Match 3, extern Onderbreking 3
56	P1.29 / TCK	GPIO, testklok voor JTAG
57	Externe reset -invoer	Reset het apparaat op standaardvoorwaarden
58	P0.23 / VBUS	Geeft de aanwezigheid van USB -buskracht aan
59	VSSA	Analoge grond, gescheiden om ruis en fouten te verminderen
60	P1.28 / TDI	GPIO, testgegevensinvoer voor JTAG
61	XTAL2	Uitgang van de oscillatorversterker
62	XTAL1	Input naar de interne klokgenerator en oscillator circuits
63	VREF-ADC-referentie	Nominale spanning voor ADC -referentie, gescheiden om te verminderen Fout en ruis
64	P1.27 / TDO	GPIO, testgegevensuitvoer voor JTAG

Conclusie

De op ARM7 gebaseerde LPC2148-microcontroller dient als een dynamisch en aanpasbaar platform voor het ontwikkelen van ingebedde systemen.De LPC2148 heeft de voorkeur op verschillende gebieden zoals consumentenelektronica en industriële automatisering vanwege de flexibele architectuur.Deze flexibiliteit nodigt uit tot verkenning en innovatie.De mogelijkheden ervan strekken zich uit van het afhandelen van eenvoudige taken tot het uitvoeren van complexe bewerkingen, wat zijn veelzijdige aard presenteert.De LPC2148 blijft een voorkeursinstrument voor zijn blijvende impact in een steeds veranderende technische sector.
