13009D Transistor uitgelegd: specificaties, toepassingen en equivalente modellen

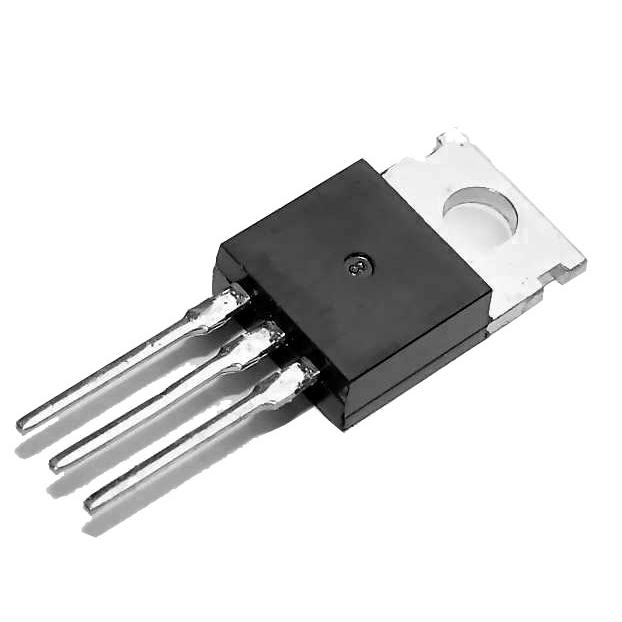

De 13009D -transistor is een krachtige NPN -bipolaire junctietransistor (BJT), algemeen erkend voor zijn duurzaamheid en efficiëntie in vermogenselectronica.Gehuisvest in het TO-220-pakket, is deze component ontworpen om de hoge spanning en stroom te beheren, waardoor het vereist is in circuits die betrouwbare prestaties vereisen onder veeleisende omstandigheden.Dit artikel graaft in de functies van de 13009D -transistor, technische specificaties en uitgebreide toepassingen in energiesystemen, wat illustreert waarom het een belangrijk element blijft in moderne elektronische ontwerpen.Van motorbesturingselementen tot hernieuwbare energiesystemen, de 13009D -transistor onderscheidt zich vanwege zijn veelzijdigheid en robuustheid, waardoor u een betrouwbare oplossing biedt voor het optimaliseren van systeemstabiliteit en efficiëntie.

Catalogus

Diepgaand onderzoek van de 13009D-transistor

De 13009D BJT is een hoogspannings NPN-transistor die geschikt is voor voedingscircuits, spanningsregulatoren, motorbesturingssystemen en hoogfrequente schakelcircuits.Het stevige ontwerp stelt het in staat om een ​​significante spanning en stroom efficiënt te beheren, waardoor het een veelzijdige component is voor elektronische ontwerpen.Het TO-220-pakket vergemakkelijkt warmtedissipatie op koellichamen, waardoor de betrouwbare werking wordt gewaarborgd in veeleisende omstandigheden.Het verbetert het schakelen en versterking van stroomcircuits, gewaardeerd in automotive -elektronica en contexten van hernieuwbare energie.

In daadwerkelijke toepassingen past de 13009D aan talloze configuraties aan.In voedingscircuits stabiliseert het spanningsingangen om de apparaatfunctionaliteit te handhaven en de levensduur te verlengen.Autoprofessionals gebruiken deze transistoren om elektrische stromen te reguleren, waardoor elektronische onderdelen worden beschermd tegen fluctuatie -effecten.In hernieuwbare energiesystemen helpen ze energieconversie, waarbij efficiëntie wordt gecombineerd met duurzaamheid.

Het aanpassingsvermogen van de 13009D reikt verder dan eenvoudig energiebeheer.De betrouwbaarheid in hoogfrequente activiteiten legt de basis voor innovaties in slimme elektronica.Het integreren van deze transistor in complexe circuits maakt geavanceerde elektronica mogelijk, waardoor optimalisatiestrategieën voor energieverbruik worden blootgelegd.Dit meteen met de technische precisie met milieubewustzijn.De voortdurende evolutie van deze componenten biedt fascinerende mogelijkheden voor toekomstige technologische landschappen.

Belangrijkste specificaties en inzichten van de 13009D -transistor

Specificatie	Details
Type	NPN (Negatief-positief-negatief) bipolaire junctie transistor (BJT)
Pakket Type	TO-220 pakket, bekend om warmtedissipatie en betrouwbaarheid in opvoedingsmacht toepassingen
Spanning Beoordeling	Collector-base Spanning (VCBO): 700 - 900V
	Collector-emitter Spanning (VCEO): 400 - 700V
	Emitter-base Spanning (Vebo): 7 - 9v
Huidig Beoordeling	Verzamelaar Huidige (IC): verschillende versterkers
	Baseren Huidige (IB): enkele honderden milliamps
Stroom Dissipatie	Kan Dissipeer meerdere watt vermogen als warmte voordat u de temperatuur bereikt grenzen
Frequentie Antwoord	Geschikt voor toepassingen voor stroomschakelen, niet gekarakteriseerd voor hoogfrequent toepassingen
Temperatuur Bereik	Werken Tussen -55 ° C tot +150 ° C, waardoor stabiliteit in verschillende omgevingen wordt gewaarborgd voorwaarden

Geavanceerde toepassingen van de 13009D -transistor

Voeding en regelgeving

De 13009D -transistor blinkt uit in stroomelektronica met zijn vermogen om substantiële spanningen en stromen aan te kunnen.Het speelt een uitgebreide rol bij het reguleren van voedingscircuits, waarbij AC vakkundig om wordt omgezet in stabiele DC -uitgangen.Deze stabiliteit ondersteunt apparaten die niet aflatende stroominvoer nodig hebben, zoals microcontrollers.Het handhaven van de consistente uitvoer ondanks invoerschommelingen is een must, vooral voor gevoelige elektronica die mogelijk onder verschillende omstandigheden falen.

Motorbesturingssystemen

In motorbesturingssystemen is de 13009D -transistor een belangrijke rol bij het beheren van de snelheid en richting van DC -motoren.De invloed ervan strekt zich diep uit in automatisering en industriële machines, waardoor zowel efficiëntie als precisie worden verbeterd.Toepassingen zoals geautomatiseerde transportbanden en precisierobotarmen zijn afhankelijk van precieze snelheidsregeling om een ​​optimale prestaties en veiligheid te garanderen.

Hoogfrequente schakelcircuits

Deze transistor is dynamisch in hoogfrequente schakelcircuits, waarbij gemeenschappelijk gebruik wordt gevonden in schakelmodus voedingen en hoogfrequente converters.Deze opstellingen profiteren van hun capaciteit om snel te schakelen, waardoor energieverspilling wordt verminderd.Velen kiezen voor deze transistor voor projecten die energie-efficiëntie en snelle prestaties vereisen.

Spanningsversterking

Als een spanningsversterker verheft de 13009D kleine signalen om grotere belastingen van stroom te voorzien of langdurige transmissie mogelijk te maken.Deze functie blijkt van onschatbare waarde in communicatiesystemen en audiotoepassingen.In audioversterkers geeft het sprekers aan met behoud van de geluidskwaliteit.

Spanningsboostercircuits

In spanningsboostercircuits speelt de 13009D een belangrijke rol bij het vergroten van lage ingangsspanningen om aan hoogspanningsbehoeften te voldoen.Deze functie is vooral gunstig voor apparaten zoals fotovoltaïsche systemen en elektrische voertuigen, waar optimale efficiëntie en capaciteit continu worden verbeterd.

Power Management Systems

Belangrijk is dat de 13009D centraal staat in energiebeheersystemen, het optimaliseren van de distributie en het verordening van stroom, meestal in uninterruptibele stroomvoorziening (UPS) -systemen en oplossingen voor hernieuwbare energie.De betrouwbaarheid ervan bij het omgaan met stroomstieken zorgt voor systeemstabiliteit, ter ondersteuning van de innovatieve strategieën voor energiebeheer die worden gebruikt in duurzame technologie.

Transistors voor de 13009d

Het selecteren van transistoren die aansluiten bij de 13009D omvat het begrijpen van hun exacte eigenschappen en de specifieke behoeften die ze in verschillende scenario's vervullen.

• MJE13009

• Buv48a

• Tip3055

• 2SC5200

• MJL1302A

PIN -configuratie van de 13009D -transistor

Door de ingewikkeldheden van de Pin -configuratie van de 13009D -transistor te grijpen, kunnen naadloze integratie in elektronische circuits mogelijk worden.Deze component heeft drie hoofdterminals.

Verzamelaar (c)

Deze terminal neemt de rol op van het ontvangen van de stroom van ladingsdragers.Het dient als een middelpunt waar de verbinding tussen de transistor en het externe circuit duidelijk wordt beheerd, waardoor de beweging van elektrische stromen wordt aangelijnd met de gewenste resultaten.De collectorterminal vindt vaak zijn plaats in het midden, een strategische positie die de stroom van stroom binnen het actieve gebied van de transistor beïnvloedt.

Deze opstelling is zorgvuldig ontworpen om de prestaties te verbeteren.De effectieve werking van de collectorterminal zorgt ervoor dat de transistor voldoende signalen kan versterken of schakelen, een proces dat de eb en de stroom van emoties weerspiegelt.De betrokken precisie weerspiegelt een nauwgezette aandacht voor detail, vergelijkbaar met de aanraking van een vakman.Zijn rol bij het behouden van de huidige stroom is niet alleen een technische noodzaak, maar ook een delicate dans, die de complexiteit van verlangens en de zoektocht naar evenwicht weerspiegelt.

In talloze werkelijke circuits moet de temperatuur van de verzamelaar zorgvuldig worden beheerd om oververhitting te voorkomen.Effectieve koelstrategieën dragen aanzienlijk bij aan de prestaties, omdat overmatige warmte kan leiden tot systeemfalen.Adequate verbinding met geschikte spanningen speelt ook een rol in de optimale functie, een conclusie ondersteund door uitgebreide experimenten en gegevens.

Basis (B)

Typisch gepositioneerd aan de linkerkant, werkt de basisterminal door de stroom te regelen die door de collector stroomt met slechts een lichte ingang vereist.De responsiviteit van de basis heeft een grote invloed op hoe effectief de transistor functioneert als een schakelaar of een versterker, waardoor subtiele inputs worden omgezet in substantiële veranderingen in de werking ervan.

Degenen met een schat aan ervaring benadrukken vaak de delicate kunst van het reguleren van spanning aan de basis.Deze exacte benadering helpt bij het vrijmaken van verzadiging en afsnijdingpunten, waardoor een betrouwbare prestatiestroom mogelijk is.

Emitter (e)

De emitterterminal, meestal aan de rechterkant, initieert de afgifte van ladingsdragers in het basisgebied.Dit proces is een actief onderdeel van hoe transistoren werken, wat hun rol en effectiviteit in circuits beïnvloedt.Door deze beweging beginnen laaddragers aan een reis die direct de prestaties van de transistor vormt, waardoor de fijne kneepjes van emoties en verlangens subtiel weerspiegelen.Het onderhouden van vaste verbindingen wordt gebruikt voor het bereiken van betrouwbaar circuitgedrag.Het benadrukt dit aspect vaak en begrijpt hoe zelfs kleine inconsistenties de prestaties aanzienlijk kunnen beïnvloeden.

Juiste vooringenomen spanning bij de emitter speelt een rol bij het stabiliseren van bewerkingen.Het is deze aandacht voor verfijning die leidt tot succesvolle resultaten in elektronische ontwerpen.De configuratie van de 13009D -transistor illustreert de complexiteit die betrokken is bij een efficiënt circuitontwerp.Deze prestaties resoneren met patronen die over verschillende delen worden waargenomen, wat een gedeeld begrip weerspiegelt dat technische vaardigheden verbindt met tastbare resultaten.

Conclusie

De 13009D -transistor is een belangrijke component in vermogenelektronica, gewaardeerd vanwege het vermogen om hoge spanning en stroom aan te kunnen, waardoor het ideaal is voor toepassingen die efficiëntie en betrouwbaarheid eisen.Op grote schaal gebruikt in omvormers en voedingseenheden, zorgt het robuuste ontwerp voor stabiliteit en prestaties, zelfs onder uitdagende omstandigheden, waardoor downtime in industriële omgevingen wordt geminimaliseerd.Met functies zoals effectief thermisch beheer en snelle schakelmogelijkheden, verbetert de 13009D systeemveerkracht en levensduur, waardoor naadloze integratie in complexe circuits wordt bevorderd.De veelzijdigheid vereenvoudigt de activiteiten, waardoor u piekprestaties en energie -efficiëntie kunt behouden, waardoor toekomstige innovaties in stroomelektronica kunnen worden gestimuleerd.
