Inzicht in SS34 -diodes: gebruik, voordelen en belangrijke specificaties

De SS34-diode is een op siliconen gebaseerde P-N-junctie-diode.Het heeft veel uitstekende eigenschappen, zoals lage voorwaartse weerstand, lage lekstroom, snelle hersteltijd, hoge en hoge omgekeerde spanning.Dit artikel zal de relevante informatie van SS34 -diodes ingaan, inclusief hun gebruik, parameters, voordelen, werkprincipes en applicatiegebieden, met als doel u een uitgebreid inzicht te geven.

Catalogus

Overzicht van SS34

SS34 is een chip Schottky -diode, die vaak wordt gebruikt in kleine stroom (model) ESC's voor onmiddellijke rectificatie van circuits.De SS34 -diodes zijn verkrijgbaar in een SMB -oppervlaktemontagepakket en meet 3,6 mm x 2,8 mm x 1,95 mm.Het heeft de kenmerken van snelle respons, hoogspanningsuithoudingsvermogen en uithoudingsvermogen op hoge temperatuur en wordt veel gebruikt in communicatieapparatuur, stroombeheer, automotive-elektronica, industriële controle en andere velden.

Alternatieven en equivalenten

• SS36

• MBRA340T3G

• MBRS340T3G

Doel van SS34 -diode

SS34-diodes worden voornamelijk gebruikt in hoogfrequente elektronische circuits zoals AC-voedingen, printplaten, vermogensbeveiliging, schakelvoedingen, enz.Schakelaars en gelijkrichters.Bovendien kunnen SS34 -diodes ook worden gebruikt als terminalchips voor ESD -bescherming op PCB -planken.

In AC-voeding worden SS34-diodes voornamelijk gebruikt voor rectificatie en filtering, die effectief hoogfrequente AC-signalen kunnen omzetten in stabiele DC-voeding.In dit proces werkt het meestal samen met de condensator om ruis effectief te elimineren en de kwaliteit van de voeding te verbeteren.Bij het schakelen van voedingen worden SS34 -diodes voornamelijk gebruikt voor stroombeperking en inversie.Door de snelle herstelfunctie kan de schakelvoeding efficiënt werken en de algehele prestaties verbeteren.In termen van bescherming van stroomvoorziening kunnen SS34 -diodes gevoelige componenten zoals IC's beschermen tegen overspanningseffecten en onmiddellijke hoge spanningsschade, waardoor de betrouwbaarheid en levensduur van het circuit aanzienlijk wordt verbeterd.Deze functie is essentieel om de stabiele werking van het hele elektronische systeem te beschermen.

Technische parameters van SS34 -diode

• Deelstatus: actief

• Fabrikant: onsemi

• Pakket / case: SMC (DO-214AB)

• Verpakking: tape en haspel

• Configuratie: single

• Als - doorstuurstroom: 3 a

• IR - Omgekeerde stroom: 500 UA

• VF - Voorwaartse spanning: 500 mV

• VRRM - Herhaalde omgekeerde spanning: 40 V

• Bedrijfstemperatuur: -55 ° C ~ 150 ° C

• Pin -telling: 2

• Montagestijl: SMD/SMT

• Productcategorie: Schottky diodes en gelijkrichters

Voordelen van SS34 -diodes

SS34 Schottky -diodes vertonen in veel aspecten aanzienlijke voordelen:

Miniaturized Packaging: het SS34 -model neemt SMA -verpakkingen aan, dat compact en geschikt is voor gebruik in verschillende geminiaturiseerde apparaten.

Uitstekende thermische stabiliteit: SS34 handhaaft nog steeds stabiele prestaties in omgevingen op hoge temperaturen, waardoor het mogelijk is om in verschillende harde omgevingen te worden gebruikt.

Hoge temperatuur uithoudingsvermogen: SS34 kan normaal werken bij temperaturen tot 150 ° C, waardoor ze zeer betrouwbaar zijn voor gebruik in omgevingen met hoge temperatuur.

Snelle-respons schakelkenmerken: de snelle schakelsnelheid zorgt ervoor dat het goed presteert in hoogfrequente toepassingen en pulscircuits, waardoor de algehele prestaties van het circuit aanzienlijk worden verbeterd.

Lage voorwaartse spanningsval en hoog rendement: de lage voorwaartse spanningsdaling van SS34 betekent minder energieverlies wanneer de stroom doorgaat, waardoor de totale energie -efficiëntie wordt verbeterd.

Hoge overspanningsstroomcapaciteit: deze diode heeft een hoge overspanningsstroomtolerantie en kan omgaan met onmiddellijke grote stroomeffecten in het circuit en andere componenten beschermen tegen schade.

Werkprincipe van SS34 -diode

Het werkende principe van SS34 is gebaseerd op het rectificatieprincipe van PN -junctie.Wanneer een voorwaartse spanning wordt toegepast op de PN -kruising, gaan elektronen van het N -gebied naar het P -gebied en gaan gaten van het P -gebied naar het N -gebied.Deze bewegende elektronen en gaten combineren in de buurt van de PN -kruising om een ​​elektrische potentiële barrière te vormen.Deze elektrische potentiaalbarrière voorkomt dat elektronen en gaten verder bewegen, waardoor de stroom in slechts één richting stroomt wanneer hij door de PN -junctie stroomt.En wanneer een omgekeerde spanning wordt toegepast op de PN -junctie, zullen elektronen en gaten niet bewegen en wordt de elektrische potentiële barrière versterkt.Als de omgekeerde spanning groot genoeg is, wordt de elektrische potentiële barrière afgebroken, waardoor diodeschade wordt veroorzaakt.Snelle hersteldioden kunnen snel terugkeren naar hun normale bedrijfstoestand omdat ze snellere responstijden en hogere omgekeerde spanningstolerantie hebben.

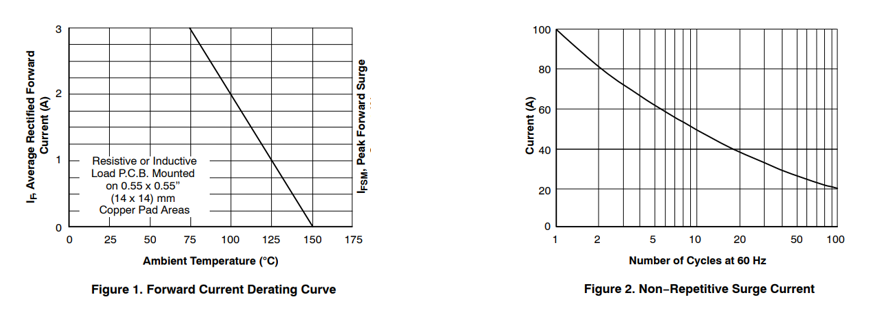

Typische kenmerken van SS34 -diodes

Casusanalyse van SS34 -diode

Doorbraaktoepassing in zonne -omvormers

In de zonne -industrie heeft het gebruik van SS34 Schottky Dodes een aanzienlijke technologische doorbraak gebracht voor een toonaangevend zonnebedrijf.SS34 is met succes gebruikt bij het ontwerp van omvormers, met als belangrijkste doel om de efficiëntie van energieconversie te verbeteren.De uitstekende thermische stabiliteit van SS34 zorgt voor een voortdurende efficiënte werking van de omvormer onder extreme omgevingscondities.Dit voordeel verhoogt niet alleen de outputkracht van zonnepanelen, maar verbetert ook de economische voordelen en het aanpassingsvermogen van het milieu van het hele systeem.De toepassing van SS34 in het ontwerp van zonne -omvormer heeft een nieuwe industriestandaard bepaald en zijn brede toepassingsperspectieven op het gebied van hernieuwbare energie aangetoond.

Innovatieve toepassingen van energiebeheersystemen

Een hightech bedrijf heeft onlangs SS34 Schottky-diodes aangenomen in zijn geavanceerde energiebeheersysteem.Dit initiatief is bedoeld om de efficiëntie en prestaties van het systeem te verbeteren.De toepassing van SS34 in dit systeem verminderde het energieverlies met succes en verbeterde de responssnelheid van het systeem aanzienlijk.Vooral wanneer het systeem wordt onderworpen aan hoge belastingen, zorgt de efficiënte prestaties van SS34 voor systeemstabiliteit en betrouwbaarheid.Deze case toont effectief het enorme potentieel van SS34 aan bij het verlagen van de bedrijfskosten en het verbeteren van de systeemstabiliteit.

Hoe kies je SS34 Schottky diode?

Verduidelijk de toepassingsvereisten: ten eerste is een diep inzicht in wat ons project of product vereist is van cruciaal belang.We moeten rekening houden met factoren zoals de bedrijfsfrequentie, huidige hanteringsmogelijkheden en spanningsvereisten.Aangezien de SS34 specifiek is ontworpen voor hoge frequentie, lage spanningsval en toepassingen met een hoog efficiënte, zorg er dan voor dat deze aan onze specifieke behoeften voldoet.

Kies betrouwbare leveranciers: leveranciersselectie kan niet worden genegeerd.Een goede leverancier moet een goede marktreputatie, strikte kwaliteitscontrolesysteem en volledige ondersteuning na verkoop hebben.

Weegprijs versus prestaties: we moeten op zoek gaan naar SS34 Schottky -diodes met de beste prestaties binnen ons budget.Houd er rekening mee dat de goedkoopste niet altijd de beste keuze, prestaties en stabiliteit op lange termijn de beslissende factoren zijn.

Wat zijn de verschillen tussen SS14, SS24 en SS34?

Het enige verschil tussen SS14, SS24 en SS34 is hun maximale voorwaartse gerectificeerde stroom.In het bijzonder is de maximale voorwaartse gerectificeerde stroom van SS14 1A, SS24 is 2A en SS34 is 3A.

De specifieke parameters van deze drie modellen zijn als volgt:

• SS14: Maximale omgekeerde piekspanning VRRM = 40V, Maximale voorwaartse rectificatiestroom I (AV) = 1A, Maximale voorwaartse spanningsval VF = 0,5 V, Maximale omgekeerde lekstroom IR = 20MA.

• SS24: Maximale omgekeerde piekspanning VRRM = 40V, Maximale voorwaartse rectificatiestroom I (AV) = 2A, Maximale voorwaartse spanningsval VF = 0,5 V, Maximale omgekeerde lekstroom IR = 20MA.

• SS34: maximale omgekeerde piekspanning VRRM = 40V, maximale voorwaartse rectificatiestroom i (av) = 3A, maximale voorwaartse spanningsval VF = 0,5 V, maximale omgekeerde lekstroom IR = 20 mA.

SS14, SS24 en SS34 zijn allemaal Schottky -diodes, ook bekend als snelle hersteldioden, met unidirectionele geleidbaarheid.Hun meest opvallende functie is de extreem korte omgekeerde hersteltijd, dus ze worden vaak gebruikt als hoogfrequente, laagspanning, hoogstroom gelijkrichters, freewheeling-diodes en beschermdioden.

Veelgestelde vragen [FAQ]

1. Wat is SS34?

SS34 is een oppervlaktemontage High Power Schottky -diode met een lage spanningsval van 0,5 V en een hoge voorwaartse stroom van 3A.Deze diode heeft een hoog efficiëntie en een hoge overspanningsstroomcapaciteit van 100A.Het is geschikt voor freewheeling, DC/DC -converter en omgekeerde polariteitsbeschermingstoepassingen.

2. Wat is het SMD -diode -equivalent van SS34?

Dit is SS34 3A 40V Schottky diode.Dit is een SMD -versie van 1N5822.Het heeft een stroombeoordeling van 3A, met maximale repetitieve spanning van 40V.Het is beschikbaar in het SMA- en SMB -pakket.

3. Wat zijn het gebruik van SS14?

SS14 heeft overspanningsbeveiliging met lage vermogensverliezen en hoog rendement.SS14 is ook bekend vanwege de lage voorwaartse spanningsval en hoge overspanningscapaciteit.Deze worden vaak gebruikt in laagspanning, hoogfrequente omvormers, freewheeling, DC/DC -converters en polariteitsbeschermingstoepassingen.

4. Wat is de spanningsval van SS34 -diode?

SS34 -diode heeft een minimale spanningsval van ongeveer 0,2 V erover wanneer 0,1A er doorheen stroomt, omdat de stroom de spanningsval over de diode ook verhoogt.De maximale stroom door de diode is 3A tijdens wanneer de spanningsval slechts 0,5 V is en de maximale omgekeerde spanning 40V is.
