Inzicht in de TPS54331DR: functies, toepassingen en setup

De TPS54331DR is een flexibele buck -omzetter gemaakt om het vermogen effectief te regelen.Het kan de ingangsspanningen tot 28V beheren en leveren uitgangsstromen tot 3A.Dit artikel kijkt naar de belangrijkste kenmerken, een breed scala aan gebruik en praktische installatiedetails.

Catalogus

1. Inleiding tot de TPS54331DR
2. Hoofdkenmerken van de TPS54331DR
3. Technische details van de TPS54331DR
4. Gemeenschappelijk gebruik van de TPS54331DR
5. De traag startfunctie instellen
6. PIN -configuratie van TPS54331DR -converter
7. Gemeenschappelijke problemen van TPS54331DR en hoe deze te repareren
8. Veelgestelde vragen [FAQ]

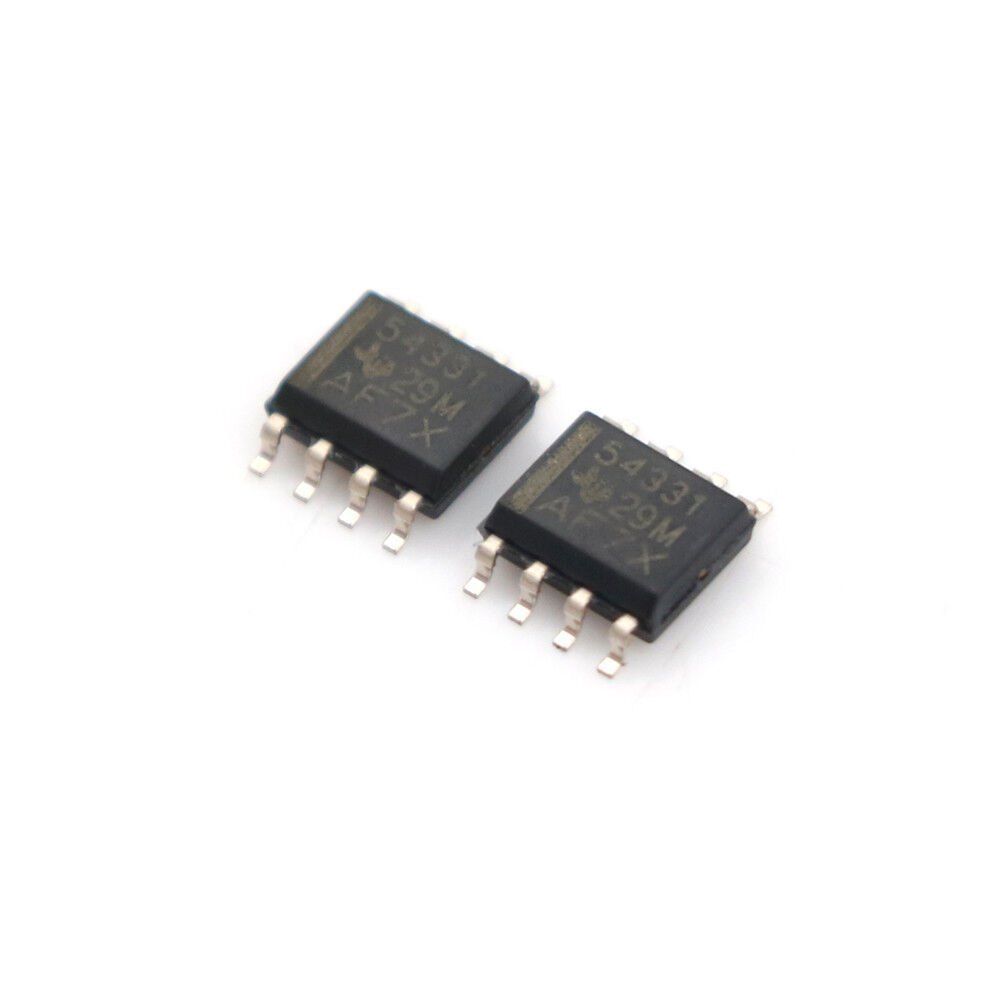

TPS54331DR

Inleiding tot de TPS54331DR

De TPS54331DR is een step-down (buck) converter met een spanningsinganglimiet van 28V en een uitgangscapaciteit van 3A.Het heeft een lage RDS (aan) hoog-side MOSFET en schakelt automatisch over naar een ECO-modus tijdens lichtbelastingen om de efficiëntie te verbeteren.In toepassingen op batterijen is de afsluitstroom van 1µA bijzonder nuttig.Het maakt gebruik van huidige modusregeling met interne hellingscompensatie, waardoor externe compensatie gemakkelijker wordt en het aantal extra onderdelen wordt verminderd.Het werkt ook met keramische outputcondensatoren.Een weerstandsverdeler kan de hysterese van de input -onderspanning aanpassen.De ingebouwde overspanning voorbijgaande bescherming voorkomt spanningspieken tijdens het opstarten of plotselinge stroomveranderingen.Als gevolg hiervan wordt de TPS54331DR vaak gebruikt in gebieden zoals energiebeheer, LED -verlichting, industriële automatisering en opladers op elektrische voertuigen.

Belangrijkste kenmerken van de TPS54331DR

De TPS54331DR is een flexibel apparaat dat in veel verschillende elektronische systemen wordt gebruikt.De ECO-modus helpt bij het redden van de levensduur van de batterij in draagbare apparaten door de efficiëntie te verbeteren tijdens het gebruik van laag vermogen.Het besturingssysteem dat het gebruikt, maakt het ontwerpproces eenvoudiger door het aantal componenten te verminderen dat ingenieurs moeten toevoegen, waardoor de ontwikkeling van projecten wordt versneld.

De TPS54331DR werkt met keramische condensatoren, die bekend staan ​​als stabiel en betrouwbaar, zelfs wanneer temperaturen en frequenties veranderen.Door deze functie past het apparaat een breed scala aan setups.Het beschermt ook tegen plotselinge spanningspieken, wat kan gebeuren wanneer een systeem de veranderingen in het vermogen van stroomveranderingen bevat of ervaart.Deze bescherming is zeer nuttig in industriële systemen, waar een soepele behandeling van stroomveranderingen belangrijk is om schade te voorkomen.

Alternatieven voor TPS54331DR

Wanneer u alternatieven voor de TPS54331DR overweegt, moet u kijken naar de behoeften van uw specifieke toepassing.Hier zijn enkele modellen die vergelijkbare functies bieden:

TPS54331D: Zeer vergelijkbaar met de TPS54331DR, met kleine verschillen in verpakkingen.

TPS54331DRG4: Komt in milieuvriendelijke verpakkingsopties.

TPS54331DG4: Vergelijkbare functies maar richt zich op verschillende bedrijfskenmerken.

• TPS54331-Q1: goedgekeurd voor gebruik in voertuigen, die voldoen aan strikte betrouwbaarheidsnormen.

TPS54331DDA: Biedt een andere verpakkingsoptie, waardoor verschillende lay -outvoorkeuren mogelijk zijn.

Hoofdkenmerken van de TPS54331DR

Behandelt een breed scala aan ingangsspanningen

De TPS54331DR ondersteunt ingangsspanningen van 4,5V tot 28V, waardoor het kan worden aangepast voor veel verschillende toepassingen, van apparaten op batterijen tot industriële voedingen.Ingenieurs vinden het leuk om componenten met een breed invoerbereik te gebruiken, omdat ze verschillende stroombronnen in verschillende bedrijfsomstandigheden kunnen verwerken.

Verstelbare uitgangsspanning

Een belangrijk kenmerk van de TPS54331DR is dat u de uitgangsspanning tussen 0,8 V en 15V kunt aanpassen.Deze flexibiliteit helpt bij het voldoen aan verschillende systeembehoeften.Technici en ontwerpingenieurs waarderen dit omdat het hen in staat stelt om spanningen te verfijnen om specifieke circuits te matchen en de prestaties te optimaliseren.

Compact en ruimtebesparende ontwerp

Het kleine formaat van de TPS54331DR maakt het perfect voor toepassingen waar de ruimte beperkt is.De compacte vorm zorgt voor eenvoudig gebruik in draagbare apparaten en kleine industriële apparatuur.Ingenieurs hebben vaak betrekking op beperkte bordruimte en componenten zoals deze helpen de beschikbare kamer te maximaliseren.

Hoge vermogensefficiëntie

De TPS54331DR gebruikt constante frequentie stroommoduscontrole, waardoor tot 95% efficiëntie wordt bereikt.Deze hoge efficiëntie helpt het energieverlies te verminderen en de systeemprestaties te verbeteren.Efficiënte stroomconversie is vooral nuttig in toepassingen zoals hernieuwbare energiesystemen en apparaten op batterijen, waar het besparen van energie belangrijk is.

Technische details van de TPS54331DR

Klein en efficiënt pakketontwerp

De TPS54331DR is beschikbaar in een klein Soic-8-pakket, waardoor het gemakkelijk is om in verschillende ontwerpen te passen en tegelijkertijd een goede warmtebestrijding mogelijk te maken.Dit helpt het apparaat goed te draaien in verschillende omgevingen, zelfs als het heet wordt.

Power-reddende functies

Met een efficiëntie van maximaal 95% bespaart de TPS54331DR stroom en produceert minder warmte, waardoor de levensduur van onderdelen wordt verlengd, vooral in batterij-aangedreven of draagbare apparaten.

Verwerkt hoge uitgangsstroom

De TPS54331DR kan tot 3A outputstroom bieden, waardoor het geschikt is voor een breed scala aan vermogensontwerpen, van industriële machines tot dagelijkse elektronica.

Hoogfrequent schakelen

De TPS54331DR werkt met een schakelfrequentie van 500 kHz, wat helpt de grootte van externe componenten zoals inductoren en condensatoren te verminderen.Dit zorgt voor kleinere ontwerpen, die nuttig zijn in space-beperkte toepassingen.

Werkt in een breed temperatuurbereik

De TPS54331DR werkt goed bij temperaturen van -40 ° C tot 125 ° C, waardoor het geschikt is voor een verscheidenheid aan omgevingen, van autosystemen tot industriële machines.

Werkt met een breed scala aan ingangsspanningen

Het kan een ingangsspanning verwerken tussen 4,5 V en 28V, waardoor het nuttig is in zowel lage- als hoogspanningssystemen.

Verstelbaar uitgangsspanningsbereik

De uitgangsspanning kan worden aangepast van 0,8 V tot 22V, waardoor de TPS54331DR een flexibele optie is voor verschillende vermogensvereisten.

Gemeenschappelijk gebruik van de TPS54331DR

Communicatieapparaten en stroomadapters

In communicatieapparaten houdt de TPS54331DR de spanning stabiel voor kritieke componenten zoals processors.Het reguleert ook spanning in vermogensadapters en beschermt verbonden apparaten tegen plotselinge spanningsveranderingen.

Voertuigelektronica -systemen

In voertuigen past de TPS54331DR het 12V-vermogen aan van autobatterijen aan de juiste spanning voor besturingseenheden en sensoren, wat helpt bij de soepele werking van functies zoals infotainment- en bestuurder-assistentiesystemen.

Embbedded Systems Efficiëntie

Ingebedde systemen, zoals die in huishoudelijke apparaten of fabrieksapparatuur, profiteren van de kleine omvang van de TPS54331DR en de krachtefficiëntie.Deze systemen zijn afhankelijk van goed energiebeheer om goed te functioneren.

Automatisering en industrieel gebruik

In industriële automatisering zorgt de TPS54331DR voor een stabiele voeding naar sensoren en besturingssystemen, waardoor de precisie en betrouwbaarheid in geautomatiseerde processen wordt geholpen.

Apparaten op batterijen

Voor apparaten op batterijen, helpt de TPS54331DR de levensduur van de batterij te verlengen door energiezuinig te converteren, waardoor apparaten zoals wearables en medische apparatuur ten goede komen.

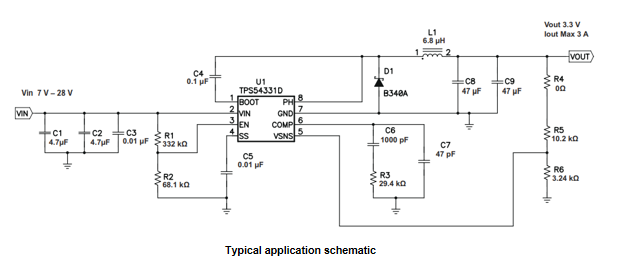

Typische toepassingen van de TPS54331DR worden getoond in de onderstaande afbeelding:

Typical applications of TPS54331DR

Het instellen van de Slow Start -functie

Bij het instellen van de TPS54331DR is het belangrijk om te regelen hoe snel de spanning tijdens het opstarten stijgt.Dit proces, "Slow Start" genoemd, helpt problemen te voorkomen zoals plotselinge verstrooiingsstromen die het circuit kunnen beschadigen.Door de rechtercondensator te kiezen, kunnen ingenieurs de timing voor langzame start regelen en een soepel power-up proces garanderen.

Formuleberekening

Om de langzame starttijd (TSS) te berekenen, kunt u deze formule gebruiken:

Formula

Waar:

• VREF = 0.8V (de referentiespanning)

• ISS = 2µA (de langzame startstroom)

De langzame starttijd moet meestal worden ingesteld tussen 1 ms en 10ms voor de meeste toepassingen.Het gebruik van een condensator groter dan 27NF kan ertoe leiden dat het systeem storte.

Inzicht in de pin -indeling

De TPS54331DR stopt met werken en wordt in een paar situaties afgesloten om het veilig te houden.Het wordt uitgeschakeld als de ingangsspanning te laag wordt, als de spanning op de EN -pin onder 1,25 V valt, of als deze te heet wordt en thermische afsluiting activeert.Deze veiligheidsvoorzieningen helpen het apparaat te beschermen tegen schade en zorgt ervoor dat het langer duurt.

Praktische condensatoroverwegingen

De condensator die is aangesloten op de SS -pin regelt hoe de langzame startfunctie werkt.Terwijl de interne stroom (ISS) de condensator oplaadt, stijgt de uitgangsspanning langzaam.U kunt aanpassen hoe snel het apparaat opstart door de rechter condensatorgrootte te kiezen:

• Kleinere capaciteit: snellere startup.

• Grotere capaciteit: langzamere startup.

Maar als u een condensator gebruikt die groter is dan 27NF, kan dit de stabiliteit van het systeem beïnvloeden, dus het is belangrijk om de juiste maat te kiezen voor uw specifieke behoeften.

Het apparaat heeft ook een thermische afsluitfunctie die in werking trekt als het oververhit raakt.Deze ingebouwde veiligheidsvoorzieningen helpen het apparaat te beschermen tegen schade en verhoogt de levensduur.

Zorgen voor betrouwbare werking

Zorgen voor de betrouwbare werking van de TPS54331DR omvat monitoringomstandigheden zoals ingangsspanning en temperatuur.Het in de gaten houden van deze factoren helpt sluitingen of oververhitting te voorkomen, wat kan leiden tot schade op lange termijn.Ingenieurs ontwerpen vaak systemen met temperatuurbewaking en goed warmtebeheer om ervoor te zorgen dat het apparaat in de loop van de tijd goed presteert.

PIN -configuratie van TPS54331DR -converter

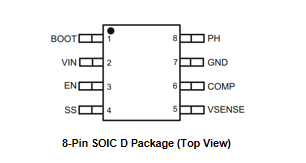

 Pin configuration of TPS54331DR

De TPS54331DR-converter is verpakt in een 8-pins soic case, waarbij elke pin een specifieke rol vervult.Inzicht in hoe elke pin werkt, is essentieel voor het correct instellen van het apparaat en ervoor zorgen dat het efficiënt werkt.

PIN -beschrijvingen

• Pin 1 (opstart)

Deze pin heeft een 0,1 µF bootstrap -condensator nodig tussen de opstart- en pH -pinnen.De spanning over deze condensator voedt de hoog-zij-mosfet.Als de spanning te laag daalt, schakelt de MOSFET uit totdat de condensator is opgeladen.Het is belangrijk om een ​​condensator te gebruiken met goede hoogfrequente kenmerken om een ​​stabiele werking te behouden.

• Pin 2 (Vin)

Dit is de invoervoorraadspen, die spanningen accepteert tussen 3,5 V en 28V.Het is belangrijk om ontkoppelingscondensatoren in de buurt van de VIN -pin te gebruiken om spanningsrippels te minimaliseren en een stabiele ingangsspanning te garanderen.

• Pin 3 (en)

De inschakelpen regelt of de converter is aan of uit.Als de spanning op de EN -pin onder 1,25 V daalt, wordt de converter uitgeschakeld.Twee weerstanden kunnen worden gebruikt om een ​​onderspanningsvergrendelingsdrempel in te stellen, waardoor het systeem wordt voorkomen dat het systeem wordt uitgevoerd met een te lage een ingangsspanning.

• Pin 4 (SS)

Deze pin regelt de langzame starttijd via een externe condensator.Het helpt het systeem soepel op te schakelen door de uitgangsspanning geleidelijk te verhogen.Dit voorkomt grote stroomstroomstromen, die het circuit kunnen beschadigen.

• Pin 5 (vSense)

Deze pin wordt gebruikt voor feedback en verbindt met de inverterende invoer van de foutversterker.Het helpt de uitgangsspanning te reguleren door deze te vergelijken met de referentiespanning.De juiste plaatsing van deze pin is belangrijk om ruis te voorkomen en stabiele prestaties te garanderen.

• Pin 6 (comp)

De COMP -pin is de uitvoer van de foutversterker en maakt verbinding met de PWM -comparator.De hier gebruikte componenten regelen de frequentiecompensatie van het systeem, die de stabiliteit en de respons op veranderingen in belasting beïnvloedt.

• Pin 7 (GND)

Dit is de grondpen, die dient als referentiepunt voor het hele circuit.Goede aardingspraktijken, zoals het gebruik van een vast grondvlak, helpen ruis en instabiliteit in het systeem te voorkomen.

• Pin 8 (pH)

Deze pin verbindt zich met de bron van de hoge MOSFET.De lay -out van de pH -pin is belangrijk voor efficiëntie en het regelen van elektromagnetische interferentie.Brede PCB -sporen helpen de stroom te beheren en de prestaties te verbeteren.

Veel voorkomende problemen van TPS54331DR en hoe ze te repareren

Zelfs met een goed ontwerp kunnen problemen optreden in de TPS54331DR -converter.Zich bewust zijn van gemeenschappelijke problemen en hoe ze deze moeten aanpakken, kan helpen een stabiele en betrouwbare voeding te behouden.

Schade aan circuitcomponenten

Onderdelen zoals weerstanden, condensatoren en transistors in het circuit kunnen in de loop van de tijd verslijten of falen, wat leidt tot stroomfouten.Regelmatige inspectie en het vervangen van versleten onderdelen zijn van cruciaal belang om downtime te voorkomen.Ingenieurs plannen vaak onderhoudscontroles om vroege tekenen van schade te herkennen.

Oververhitting

Oververhitting is een veel voorkomend probleem dat optreedt wanneer warmte niet goed wordt beheerd of wanneer het apparaat overbelast is.Zorgen voor goede koeling, het gebruik van koellichamen en het binnenhouden van stroombelastingen binnen de limieten van het apparaat kan dit probleem helpen voorkomen.Als de TPS54331DR te heet wordt, kan deze worden afgesloten om zichzelf te beschermen.

Falen van beveiligingsfuncties

De TPS54331DR heeft ingebouwde bescherming zoals overstroom, overspanning en onder-voltage.Als deze falen, kan dit leiden tot schade of onbetrouwbare werking.Regelmatig testen van deze functies is belangrijk om ervoor te zorgen dat ze correct werken.

Lage vermogensefficiëntie

Als het systeem niet efficiënt werkt, kan dit te wijten zijn aan overmatige verliezen in het circuit.Dit kan worden veroorzaakt door slechte componentkeuzes, of een onjuist ontwerp in de transformator of inductor.Zorgvuldige selectie van onderdelen en goed circuitontwerp helpen de krachtefficiëntie te verbeteren.

Onstabiele uitgangsspanning

Als de invoer- of uitgangsspanning fluctueert, kan de voeding onstabiel zijn.Dit kan te wijten zijn aan slecht feedbackontwerp of ontoereikende ontkoppelingscondensatoren.Ingenieurs kunnen het systeem stabiliseren door de feedbacklus te verbeteren en condensatoren toe te voegen om geluid en rimpel te verminderen.






Veelgestelde vragen [FAQ]

1. Wat is het pakkettype van de TPS54331DR?

A1.De TPS54331DR wordt aangeboden in een 8-pins Soic (Small Outline Integrated Circuit) -pakket, een compacte en betrouwbare vormfactor die zorgt voor gemak van integratie in verschillende elektronische ontwerpen.

2. Welk type regulator is de TPS54331DR?

A2.De TPS54331DR functioneert als een synchrone step-down (Buck) spanningsregelaar, die efficiëntie en precisie levert bij het omzetten van hogere ingangsspanningen om stabiele uitgangen te verlagen.

3. Wat is het bedrijfstemperatuurbereik van TPS54331DR?

A4.De TPS54331DR beschikt over een bedrijfstemperatuur variërend van -40 ° C tot 150 ° C, met betrekking tot zowel harde omgevingen als delicate omstandigheden met niet aflatende prestaties.

4. Waar wordt de TPS54331DR gebruikt voor?

A5.De TPS54331DR blinkt uit als een spanningsregelaar in elektronische circuits.Het is ontworpen om een ​​hogere ingangsspanning om te zetten in een gereguleerde, lagere uitgangsspanning, waardoor de integriteit en betrouwbaarheid van elektronische componenten die het aandrijft behouden.
