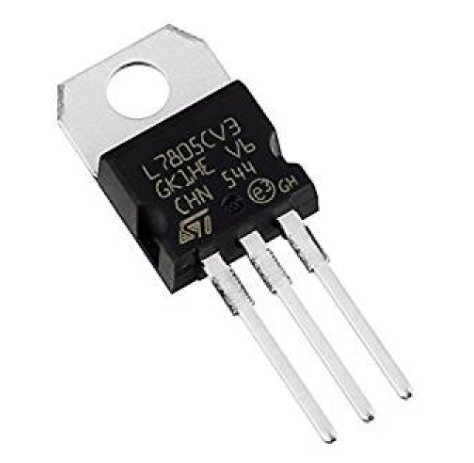

Inzicht in de 7805 spanningsregelaar IC: functies en werkprincipes

In elektronische circuits wordt het handhaven van een stabiele spanning gebruikt om de soepele werking van componenten te waarborgen, vooral in de aanwezigheid van fluctuerende stroombronnen.Spanningsregelaars spelen een actieve rol in dit proces door een consistente uitgangsspanning te bieden, ongeacht invoervariaties of veranderingen in belastingsomstandigheden.Onder de vele beschikbare spanningsregelaars onderscheidt de 7805 zich voor zijn eenvoud, kosteneffectiviteit en betrouwbaarheid.Als onderdeel van de 78xx-serie biedt het een vaste +5V-uitvoer, waardoor het vereist is in tal van op digitale en op microcontroller gebaseerde systemen.Dit artikel onderzoekt de functies, specificaties en praktische toepassingen van de 7805-spanningsregelaar, accent waarom het een populaire keuze blijft in de elektronica-industrie.

Catalogus

7805 Specificaties voor spanningsregelaar

Specificatie	Waarde
Minimum Invoerspanning	7V
Maximaal Invoerspanning	35V
Huidig Beoordeling (IC)	1a
Maximaal Uitgangspanning	5.2V
Minimum Uitgangspanning	4.8V

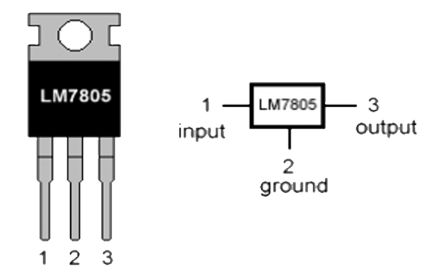

Pinout van LM7805 spanningsregelaar

De LM7805 Spanningsregelaar wordt hoog aangeschreven vanwege zijn eenvoud en bewezen betrouwbaarheid.Het bevat drie primaire pinnen: input, grond en uitvoer.Deze sectie graaft in de functies van elke pin en onderzoekt werkelijke toepassingen met de LM7805.

Pin	Functie	Beschrijving
Invoeren	Invoeren spanning (7V-35V)	In Deze pin van de IC wordt de positieve niet -gereguleerde spanning toegepast verordening.
GROND	Grond (0V)	Dit Pin is verbonden met de grond.Het dient als een gemeenschappelijk referentiepunt voor zowel invoer als uitvoer.
Uitvoer	Gereguleerd output;5V (4.8V-5.2V)	De Gereguleerde 5V -uitgang is beschikbaar op deze pin van de IC -regulator.

Effectief warmtebeheer beïnvloedt de operationele efficiëntie van de LM7805 aanzienlijk.Omdat het genereren van warmte is gekoppeld aan spanningsverschil en huidige belasting, is doordacht ontwerp vereist.Technieken omvatten het integreren van een thermisch interfacemateriaal tussen de LM7805 en de koellichaam om de thermische geleidbaarheid te verbeteren, waardoor warmte efficiënt wordt overgedragen.Positionering van de LM7805 in een omgeving met voldoende luchtstroom om te helpen bij passieve koeling.

Beheer van 7805 IC -verwarmingsproblemen

Het aanpakken van de verwarmingsuitdagingen van de 7805 -Voltage -regulator omvat het begrijpen van de grondoorzaken, voornamelijk de inefficiëntie en spanningsvalkenmerken.Warmte -dissipatie kan worden geschat met de formule: gegenereerde warmte = (ingangsspanning - 5) uitgangsstroom.Bijvoorbeeld, met een 15V -ingang en een 0,5A -uitgang, is de warmte -gedissipeerde warmte 5W.

Het grijpen van de fijne kneepjes van warmte -dissipatie is actief voor de juiste selectie van het koellichaam.Een gemeten benadering zorgt ervoor dat het koellichaam voldoende wordt grootgebracht, waardoor veilige operationele temperaturen worden gehandhaafd.Dit verlengt niet alleen de levensduur van de regulator, maar behoudt ook de integriteit van verbonden componenten.Het verlagen van de ingangsspanning dichter bij de uitgang, zeg maar ongeveer 7,5 V, kan de warmteproductie aanzienlijk verminderen.Deze aanpassing verhoogt de efficiëntie en verlicht de thermische spanning op de regulator.

Het aannemen van ontwerpwijzigingen zoals het vervangen van een schakelregelaar voor grote spanningsdruppels kan de efficiëntie van het systeem aanzienlijk verheffen.Deze aanpak beperkt niet alleen de opwekking van warmte, maar behoudt ook energie-een aanzienlijk voordeel voor apparaten op batterijen.

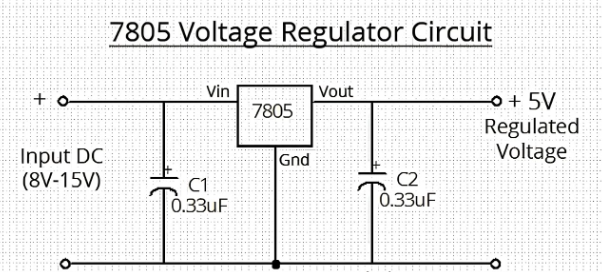

Integratie van condensatoren met de 7805 spanningsregelaar

Condensatoren komen uitgebreid in het spel wanneer de 7805-spanningsregelaar op meer dan 25 cm van de voeding ligt.Ze filteren AC -ruis uit en zorgen voor een stabiel DC -signaal.Hoewel het soms als optioneel wordt beschouwd, zijn ze meestal voordelig wanneer een schone DC -lijn vereist is, zoals in mobiele laders en logische circuits.In elektronische circuits kan AC -ruis de prestaties van het apparaat aanzienlijk beïnvloeden.Condensatoren fungeren als geluidsfilters, het gladmaken van schommelingen en het behouden van een gestage spanning.Deze stabiele toestand is ernstig voor gevoelige elektronische componenten en bepalen vaak of ze optimaal of onregelmatig werken.

Een stabiele DC -lijn is vereist voor mobiele laders en logische circuits.Het integreren van condensatoren in dergelijke opstellingen verbetert de prestaties en verlengt de levensduur van de componenten.Mobiele telefoonladers profiteren bijvoorbeeld van verminderde ruisinterferentie, wat leidt tot meer consistente laadcycli en verbeterde batterijgezondheid in de loop van de tijd.Het plaatsen van condensatoren dicht bij de stroominvoer van de 7805 -regulator wordt aanbevolen door experts.Deze strategische positionering maximaliseert hun werkzaamheid bij het filteren van ruis.Met behulp van keramische condensatoren, bekend om hun stabiliteit en hoogfrequente prestaties, verbetert de DC-outputkwaliteit verder.

Het selecteren van geschikte condensatortypen en waarden is belangrijk.Keramische condensatoren hebben de voorkeur voor hun lage equivalente seriesweerstand (ESR) en hoogfrequente responsiviteit.Een typische configuratie omvat een condensator van 0,33 µF bij de ingang en een 0,1 µF -condensator aan de uitgang van de 7805 regulatoren.Deze opstelling zorgt voor een optimale hoogfrequente ruisfiltratie en spanningsstabilisatie.

7805 IC -circuitanalyse

Het 7805 IC omvat een belangrijke transistor (Q16) die verantwoordelijk is voor het nauwgezet beheren van de stroom tussen invoer en uitgangspennen, waardoor consequent een uitgangsspanning van 5 volt levert.Deze regulatiefunctie hangt af van de basisbandgap -referentie van de IC, die ijverig spanningsstabiliteit handhaaft.Als een spanningsfluctuatie opstijgt, produceert de bandgap -referentie snel een foutsignaal.

Het geproduceerde foutsignaal wordt vervolgens aanzienlijk versterkt door een foutversterker, waardoor discrepanties merkbaarder worden voor effectieve aanpassing.Dit versterkte signaal beïnvloedt de uitgangstransistor met de hulp van een andere transistor (Q15), waardoor het regulatieproces wordt afgestemd om een ​​soepele en gestage spanningsuitgang te garanderen.Deze hele procedure lijkt op een fijn afgestemde feedback-lus in geavanceerde besturingssystemen, waarbij zelfs kleine afwijkingen snel worden aangepakt om de stabiliteit te behouden.

Om de betrouwbaarheid te verbeteren, bevat het 7805 IC verschillende beschermende circuits.

• Thermische afsluitmechanismen: deze mechanismen verminderen risico's die verband houden met oververhitting, voornamelijk onder hoge lading omstandigheden.Deze preventieve maatregel wordt vaak gebruikt in risicovolle productietoepassingen om catastrofale storingen te voorkomen.

• Huidige hanteringsmechanismen: de IC is uitgerust om overmatige invoer- en uitvoerstromen te beheren, en biedt effectieve waarborgen tegen kortsluitingsomstandigheden en overbelastingssituaties.

Verbetering van de uitvoerschaling

De 7805-spanningsregelaar maakt gebruik van een bandgap-referentie die karakteristiek is verbonden met de feedbacklus van de gehele chip.Dit intrinsieke ontwerp zorgt voor een zeer betrouwbare en stabiele uitgangsspanningsregeling.Naarmate de uitgang 5V nadert, schaalt een spanningsverdeler deze uitgang nauwkeurig af naar een stabiele 3.75V voor de bandgap -referentie.Deze geschaalde spanning speelt een belangrijke rol bij het handhaven van de nauwkeurigheid en stabiliteit van de output.

Elke fluctuatie in de uitgangsspanning zal een overeenkomstige variatie in het foutsignaal veroorzaken.Dit foutsignaal werkt als een belangrijk feedbackmechanisme.Het past de stroom dynamisch aan via de uitgangstransistor totdat de gewenste 5V -uitgang is bereikt.U kunt vaak merken dat het ontwerpen van dergelijke feedbacklussen de prestaties van elektronische apparaten aanzienlijk verbetert.Zorgen voor consistente spanningsuitgang ondanks veranderingen in belasting- of ingangsspanningsvariaties maakt dit een geschikt aspect van betrouwbaar ontwerp.In alledaagse toepassingen is de betrouwbaarheid van dit feedbackmechanisme dominant.Bij het ontwerpen van voeding wordt bijvoorbeeld het handhaven van de stabiliteit van de uitgangsspanning schade aan gevoelige componenten stroomafwaarts voorkomt.

De feedbacklus moet onder verschillende omstandigheden zorgvuldig worden ontworpen en getest om robuustheid te waarborgen.Inzichten verkregen uit uitgebreide veldtoepassingen tonen aan dat een goed afgestemde feedback-lus tijdelijke responstijden minimaliseert en de algehele systeemstabiliteit verbetert.Deze veldervaringen bieden een schat aan informatie die efficiëntere ontwerpen kan begeleiden.Om de systeemprecisie verder te verbeteren, kunnen bepaalde ontwerppraktijken worden gebruikt.Selecteerweerstanden selecteren voor de spanningsverdeler.Zorgen voor lage-ruisvoorwaarden voor de bandgap-referentie.Van dergelijke praktijken is bewezen dat het signaalverstoringen effectief vermindert en de nauwkeurigheid van spanningsregulering verbetert.Bij het ontwerpen van grotere systemen moeten deze factoren zorgvuldig worden overwogen om consistente prestaties in alle bedrijfsomstandigheden te behouden.Een nauwkeurig afgestemd systeem biedt niet alleen verbeterde prestaties, maar ook een bevredigend gevoel van het maken van iets uitstekend.

Toepassingen van de 7805 spanningsregelaar

De 7805 IC is te vinden in veel toepassingen, vanwege de veelzijdigheid en robuustheid.Het wordt gebruikt in tal van domeinen, waaronder vaste outputregelaars, unieke configuraties voor positieve en negatieve spanningen, instelbare uitgangsregulatoren, huidige regulatoren en systemen die gereguleerde dubbele benodigdheden nodig hebben.

Regelgevers met vaste output

Een van de meest voorkomende toepassingen van het 7805 IC is het handhaven van een gestage 5V -uitgang, ongeacht de variaties van de ingangsspanningsvermogen.Deze functie is een fundament om consistente prestaties in elektronische circuits te waarborgen.In laboratoriumomgevingen waar precieze spanningscontrole vereist is, dient de 7805 bijvoorbeeld als een betrouwbare oplossing om stabiele omstandigheden voor experimenten en tests te handhaven.

Positieve spanningsregelaars in negatieve spanningsconfiguraties

Hoewel het voornamelijk een positieve spanningsregelaar is, kan de 7805 ook worden geconfigureerd om negatieve spanningen te reguleren.U kunt dit bereiken door extra componenten te gebruiken, zoals condensatoren en weerstanden strategisch.Deze configuratie is hoofdzakelijk waardevol voor u die met legacy -systemen werkt, en biedt een manier om de compatibiliteit te behouden zonder een volledige revisie voor infrastructuur te vereisen.

Verstelbare uitgangsvergress

De 7805 IC kan worden aangepast om instelbare spanningsuitgangen te bieden.Door externe weerstanden en potentiometers te integreren, voldoet het apparaat aan verschillende spanningsbehoeften, waardoor het van onschatbare waarde is in prototyping- en ontwikkelingsomgevingen.Deze flexibiliteit vereenvoudigt het ontwerpproces, zodat u meerdere componenten kunt testen zonder verschillende regulatiemodellen te vereisen.

Huidige toezichthouders

In combinatie met het juiste circuit, kan de 7805 IC ook fungeren als een huidige regulator.Dit is vooral voordelig in toepassingen waar de gestabiliseerde stroom gevaarlijk is, zoals LED -stuurprogramma's en laadcircuits voor batterijen.In de praktijk verlengt een stabiele huidige regulering de levensduur van het apparaat en zorgt voor optimale prestaties, waardoor het een belangrijk onderdeel is in duurzame elektronische ontwerpen.

Gereguleerde dual-supplies

Systemen die dubbele spanningsbenodigdheden vereisen, kunnen profiteren van de 7805 IC.Het kan een stabiele positieve spanningsuitgang opleveren, terwijl een andere spanningsregelaar de negatieve toevoer beheert.Operationele versterkers hebben bijvoorbeeld vaak dubbele voedingen nodig voor goed functioneren.De implementatie van de 7805 in dergelijke opstellingen vereenvoudigt het energiebeheer en verbetert de algehele systeembetrouwbaarheid.

Consumentenelektronica -toepassingen

De 7805 IC breidt zijn nut breidt uit naar de dagelijkse consumentenelektronica, waardoor de praktische waarde in werkelijke scenario's wordt aangetoond.

• Inductantiemeters: de 7805 zorgt voor de nauwkeurigheid van inductiemetingen met een stabiele spanningsvoorraad vereist voor foutloze metingen.

• Telefoonladers: vaak gebruikt om gestage laadstromen te handhaven, beschermt de 7805 telefoons tegen overspanningsschade.

• Draagbare CD -spelers: het biedt spanningsstabiliteit, het voorkomen van prestatieproblemen en het verlengen van de levensduur van de elektronica.

• Infrarood-extensies op afstand: de 7805 zorgt voor een consistente werking van infraroodsystemen, waarbij de communicatie tussen apparaten gedurende lange periodes wordt gehandhaafd.

• UPS -voedingen: de 7805 biedt de gewenste verordening om gevoelige elektronica te beschermen tegen stroompieken en onderbrekingen.

Stopwatch -circuits

Bij het ontwerpen van stopwatch -circuits zorgt de 7805 IC voor een precieze tijdsmeting door een stabiele levering te bieden aan timingcomponenten.Deze toepassing wordt gebruikt in scenario's die nauwkeurige tijdwaarneming eisen, zoals laboratoriumtests, sporttiming en andere gevaarlijke meetactiviteiten.Het brede scala aan toepassingen van 7805 IC toont zijn betrouwbaarheid en aanpassingsvermogen, waardoor het een hoeksteen is in het landschap van de elektronische regulator.

Veelgestelde vragen [FAQ]

1. Welke functies presteert een 7805-spanningsregelaar?

De 7805-spanningsregelaar zorgt voor een continue +5V-uitgang, zelfs wanneer de ingangsspanning schommelingen ervaart.Door deze gestage spanning te handhaven, dient het als een belangrijke component voor het voeden van talloze elektronische apparaten.U vindt het geïmplementeerd in verschillende applicaties huishoudelijke apparaten en industriële systemen.

2. Hoeveel spanning kan de 7805 beheren?

Met een ingangsspanningscapaciteit variërend van 7V tot 35V, biedt de 7805-spanningsregelaar consequent een +5V-uitgang.Dit uitgebreide invoerbereik toont zijn veelzijdigheid in verschillende scenario's, zelfs wanneer ingangsspanningen niet strikt worden gereguleerd.Het werkelijke gebruik benadrukt het vermogen om de betrouwbaarheid te behouden in de invoerbereik en de gezondheid en levensduur van verbonden componenten.Dit maakt het aanpasbaar aan talloze elektronische omgevingen.

3. Wat moet de bedrijfstemperatuur zijn voor een regulator van 7805-spanning?

De standaard bedrijfstemperatuur voor een 7805-spanningsregelaar daalt tussen 0 ° C en 125 ° C.Specifieke modellen kunnen echter worden geleverd met anders nominale temperatuurbereiken op basis van de specificaties van fabrikanten om aan verschillende omgevingen of operationele eisen te voldoen.Effectieve methoden voor warmtebeheer zoals koellichamen of koelventilatoren worden vaak toegepast om optimale temperatuurniveaus te handhaven en aan de behoeften van veel aanvraag te voldoen.Dit zorgt ervoor dat de regulator efficiënt functioneert binnen de bedrijfsparameters.

4. Hoe verschilt een LM7805 van een 7805?

Zowel LM7805 als 7805 geven hetzelfde type spanningsregelaar aan, waarbij "LM" de code van de fabrikant vertegenwoordigt, zoals National Semiconductor (nu Texas Instruments).Ze leveren allebei een vaste +5V -uitgang.Hoewel hun kernkenmerken identiek zijn, kan de labeling duiden op fabrikantspecifieke onderscheidingen en kwaliteitscontrolestandaarden.De beslissing om de ene boven de andere te gebruiken, hangt meestal af van merkvoorkeur of marktbeschikbaarheid.
