Tea2025 circuitdiagrammen en toepassingen begrijpen

Als u op zoek bent naar een eenvoudige, eenvoudig te gebruiken audioversterkerchip voor uw volgende project, is de Tea2025 misschien wat u nodig heeft.Het werd oorspronkelijk gemaakt voor draagbare cassettespelers en radio's, maar het is ook geweldig voor andere toepassingen, zoals het bouwen van stereotormers voor iPods of MP3 -spelers.Deze chip levert duidelijk geluid en werkt goed in kleine ruimtes, waardoor het perfect is voor low-power audioprojecten waar u een compacte oplossing nodig hebt.In dit artikel zullen we de functies, specificaties en hoe het vergeleken met vergelijkbare chips bespreken, zodat u kunt beslissen of het geschikt is voor u.

Catalogus

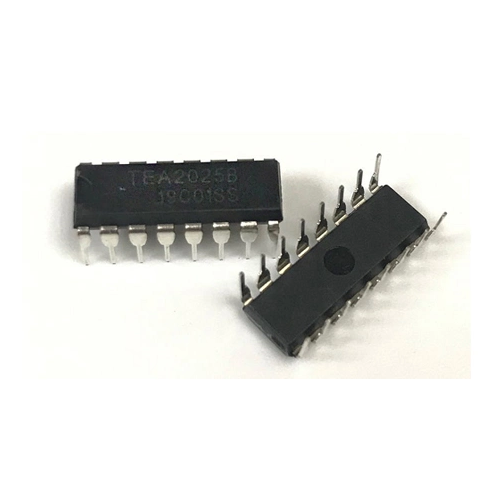

Tea2025 audioversterker

De Tea2025 is een compacte audioversterkerchip die wordt geleverd in een 16-pins plastic pakket.Het werd oorspronkelijk ontwikkeld voor gebruik in draagbare cassettespelers en radio's, maar het heeft bredere toepassingen gevonden, waaronder het maken van stereo -audioversterkers voor apparaten zoals iPods of MP3 -spelers.Deze chip staat bekend om zijn vermogen om een ​​duidelijke geluidsuitvoer te leveren en tegelijkertijd relatief eenvoudig te gebruiken is in verschillende soorten audiosystemen.De veelzijdigheid maakt het een goede optie voor verschillende audioprojecten waar lage stroom en ruimtebesparende oplossingen nodig zijn.

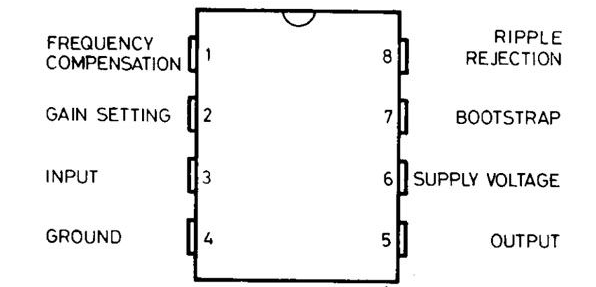

TEA2025 PIN -configuratie

Tea2025 CAD -model

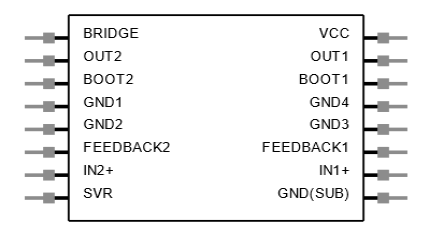

Symbool

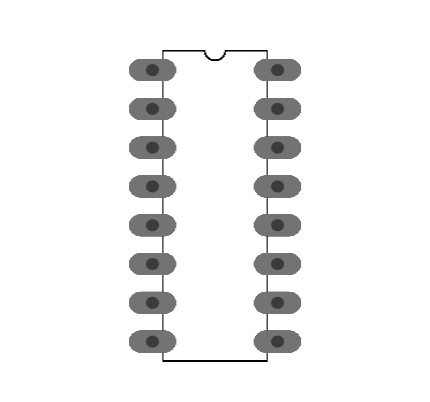

Voetafdruk

Tea2025 Technische specificaties

STMICROElectronics TEA2025B Technische specificaties, attributen, parameters en onderdelen met vergelijkbare specificaties als STMicroelectronics Tea2025B.

Type	Parameter
Inzetten	Door gat
Montagetype	Door gat
Pakket / kast	16-dip (0.300, 7,62 mm)
Aantal pinnen	16
Gewicht	4.535924G
Verpakking	Buis
JESD-609 Code	E4
PBFree -code	Ja
Onderdeelstatus	Verouderd
Vochtgevoeligheidsniveau (MSL)	1 (onbeperkt)
Aantal beëindigingen	16
ECCN -code	EAR99
Type	Klasse AB
Eindafwerking	Nikkel/palladium/goud (ni/pd/au)
Max bedrijfstemperatuur	150 ° C
Min bedrijfstemperatuur	0 ° C
Spanning - levering	3v ~ 12v
Eindpositie	Dual
Aantal functies	1
Basisonderdeelnummer	Tea2025
Telling	16
Uitgangstype	1-kanaals (mono) of 2-kanaals (stereo)
Bedrijfsvoorzieningspanning	9v
Voedingsspanning-min (VSUP)	3V
Aantal kanalen	2
Nominale voedingsstroom	1.5a
Ruststroom	35 mA
Uitgangsvermogen	2.3W
Leveringstype	Enkel
Spanningsversterking	51DB
Voedingsafwijzingsverhouding (PSRR)	46DB
Verdienen	51DB
Max uitgangsvermogen	4.7W
Max Output Power X -kanalen @ Load	4.7W x 1 @ 8 Ω;2.4W x 2 @ 8 Ω
Harmonische vervorming	10%
Laadimpedantie	30kohm
Functies	Depop, thermische bescherming
Hoogte	6,35 mm
Lengte	2,54 mm
Breedte	6,35 mm
Bereik SVHC	Geen SVHC
Stralingsharding	Nee
ROHS -status	ROHS3 -compatibel
Leid gratis	Leid gratis

Tea2025 circuitdiagrammen

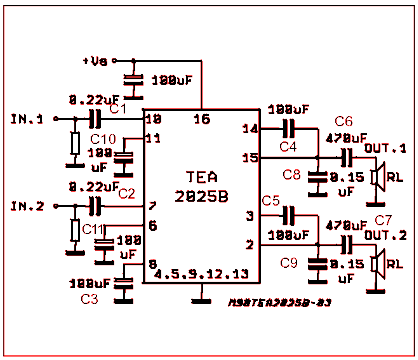

Tea2025 Application Circuit in Stereo -modus

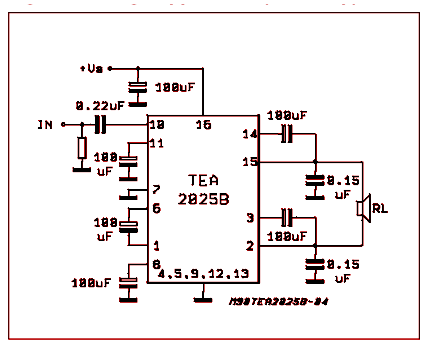

Tea2025 Application Circuit in Bridge -modus

Het apparaat heeft een maximale versterking van 45 decibel.Het kan echter worden verminderd door de feedbackpennen (6 en 11 op het pin -diagram) aan de grond te verbinden met een externe RC -seriecircuit.De datasheet adviseert om de winst onder 36 dB te verlagen.Gebruik r = 0 en C = 100 F (zoals gespecificeerd in het bovenstaande applicatiecircuit) tussen de feedback en de grond om de hoogste versterking te verkrijgen.

De lage cut-off frequentie (FL) van het uitgangssignaal hangt af van de belastingsweerstand (luidspreker, RL) en de uitgangscondensator 470 µF.Als de luidsprekerweerstand 4 is, zal de lage cut-off frequentie zijn:

fl = 1/(2π crl) = 80 Hz

Equivalent ICS voor Tea2025

• LA4192

• KA2206B

• TDA2030

• TDA2050

• Tea2025B

Vergelijking: KA2206 vs. Tea2025 vs. LA4192

Overeenkomsten

De KA2206, Tea2025, en LA4192 zijn allemaal audioversterker IC's die veel gemeenschappelijke kenmerken delen.Alle drie hebben 16 pins, gerangschikt met 8 aan elke kant, en komen in een plastic behuizing met vergelijkbare afmetingen, waardoor ze in veel circuitontwerpen uitwisselbaar zijn.Ze werken ook binnen hetzelfde spanningsbereik, tussen 3 tot 12V, en vereisen een koellichaam voor effectief thermisch beheer tijdens gebruik.Zowel stereo- als brugmodustoepassingen worden ondersteund, waardoor flexibele audio -uitvoer mogelijk is, of u nu twee afzonderlijke kanalen of een enkele, krachtigere uitvoer nodig hebt.

Onderscheid

Een merkbaar verschil tussen deze chips is dat de KA2206 een grondpen in het midden omvat, terwijl de Tea2025 dat niet doet.Dit kleine verschil kan de circuitconfiguratie beïnvloeden, afhankelijk van de toepassing.Hoewel de chips vele functies delen, kunnen de KA2206 bovendien betere prestaties bieden in specifieke toepassingen, afhankelijk van het circuitontwerp en de vereisten.Voor de meeste fundamentele toepassingen kunnen deze chips echter worden beschouwd als uitwisselbaar met slechts kleine prestaties.

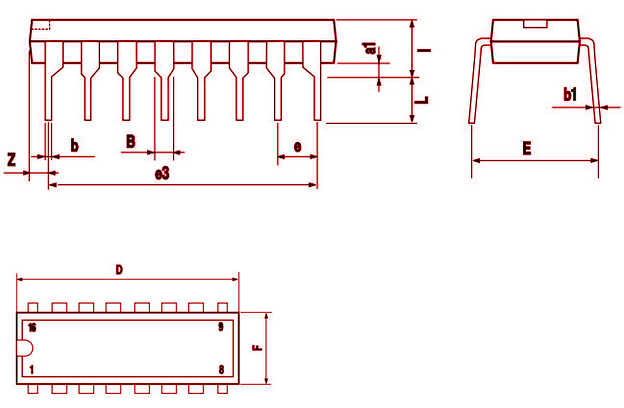

Tea2025 fysieke afmetingen

Veelgestelde vragen

1. Wat is het doel van de Tea2025?

De UTC Tea2025 is een geïntegreerde audioversterker IC gehuisvest in een 16-pins plastic dual in-line pakket.Oorspronkelijk gemaakt voor draagbare cassettespelers en radio's, kan het ook worden gebruikt om een ​​stereo-audioversterker van goede kwaliteit te bouwen voor apparaten zoals iPods of MP3-spelers.

2. Welke biedt een betere geluidskwaliteit, de TDA2030 of Tea2025?

De TDA2030 biedt een betere geluidskwaliteit.Deze twee chips dienen verschillende doeleinden: de TDA2030 kan tot 15 W stroom leveren, terwijl de Tea2025 beperkt is tot ongeveer 3W.De TDA2030 verbruikt meer vermogen en vereist een hogere spanning, die dicht bij de hifi-kwaliteit komt en wordt meestal gebruikt in audiosystemen op instapniveau.Aan de andere kant gebruikt de Tea2025 minder vermogen, maar heeft een lagere geluidskwaliteit, vaak te vinden in low-end geluidskaarten en kleine desktopluidsprekers.
