TCMT4100 Transistor -uitvoer Optocouplers: specificaties, alternatieven en datasheet

De TCMT4100 is een geavanceerde fototransistoruitgang Optocoupler.Het beschikt over een galliumarsenide-infrarood-emitterende diode en speelt een rol in circuits die isolatie vereisen en tegelijkertijd de emissie en detectie van infraroodlicht vergemakkelijkt.In dit artikel zullen we de ingewikkelde componenten van de TCMT4100 onderzoeken.We zullen ook de specificaties ervan bespreken, in potentiële toepassingen verdiepen en de betrokken productie -ingewikkeldheden ontdekken.

Catalogus

1. Overzicht van TCMT4100

2. Kenmerken van de TCMT4100

3. TCMT4100 -symbool, voetafdruk en CAD -model

4. Toepassingen van TCMT4100

5. TCMT4100 -specificaties

6. TCMT4100 alternatieven

7. Afmetingen van het TCMT4100 -pakket

8. TCMT4100 -informatie over fabrikant

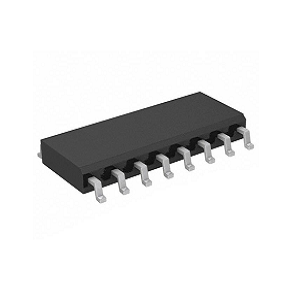

Overzicht van TCMT4100

De TCMT4100 Innamelijk een optisch logisch systeem integreert, waarbij een fototransistor vakkundig wordt gecombineerd met een galliumarsenide-infrarood-emitterende diode in een slank 4-pins pakket.Dit doordachte ontwerp biedt een verzekerde scheiding tussen input en output, in overeenstemming met strikte veiligheidsnormen die worden gevonden in verschillende industriële sectoren.Deze component doet meer dan alleen verbinding maken;Het vormt een ruggengraat die zowel energie -efficiëntie als verbeterde signaalkwaliteit behoudt.

In velden waar de rust van veiligheid en betrouwbaarheid het operationele ethos vormen, heeft het stevige ontwerp van de TCMT4100 een grote impact.De inherente afstand tussen de fototransistor en de IR-emitterende diode vormt een schild voor het vermijden van lastige signaalinterferentie en het handhaven van gegevensintegriteit.Deze aanpak is van onschatbare waarde gebleken in industrieën zoals automotive en ruimtevaart, waar veiligheidsnormen en operationele kwetsbaarheden niet-onderhandelbaar zijn.

Gevoed door zijn wijdverbreide toepassingen, komt het ontwerp van de TCMT4100 tot leven, vooral in controlesystemen die toezicht houden op mechanische en elektrische functies.Observaties van werkelijke implementaties benadrukken de standvastige prestaties van de component in omstandigheden op hoge temperatuur en de vasthoudendheid tegen elektromagnetische inbreuk.

Hoewel het doel van de TCMT4100 nogal duidelijk blijft, onthullen de geavanceerde toepassingen zijn talent voor het evolueren te midden van opkomende technologische behoeften.Het belang ervan is verrijkt in verschillende omgevingen, zoals systemen die precisie eisen, waarbij subtiele signaalverschuivingen nauwkeurig moeten worden vastgelegd en beoordeeld.Dit aanpassingsvermogen betekent een bredere progressie naar veelzijdige componenten die zijn gemaakt om ingewikkelde uitdagingen aan te gaan.

Kenmerken van de TCMT4100

De TCMT4100 OptoCoupler onderscheidt zich met een mix van verfijnde kenmerken, die dient als een onmisbare entiteit in verschillende instellingen.Ingekapseld in een compact, low-profile half-pitch pakket, pleit het voor een efficiënt gebruik van ruimte, catering voor moderne elektronische ontwerpen die het vermogen binnen beperkte afmetingen willen verbeteren.Van bijzonder belang is de indrukwekkende AC -isolatie, gevalideerd door een testspanning van 3750 VRM's, waardoor elektrische integriteit en veiligheid in ingewikkelde systemen worden beschermd.

Ontwikkeld om de koppelingscapaciteit te verminderen tot ongeveer 0,3 pf, blinkt deze optocoupler uit in hoogfrequente scenario's om de signaalzuiverheid te behouden en de interferentie van componenten te verminderen.De huidige overdrachtsverhouding (CTR), die 50% tot 600% overspant, presenteert een flexibele oplossing voor gevarieerde circuiteisen en biedt verschillende voordelen voor verschillende operationele spectrums.

De prestaties van de TCMT4100 zijn met name veerkrachtig over een breed temperatuurbereik, waardoor de betrouwbaarheid onder fluctuerende thermische omstandigheden wordt gehandhaafd.De bescheiden temperatuurcoëfficiënt voor CTR zorgt voor stabiele stroomoverdrachtssnelheden te midden van temperatuurverschuivingen, die betrouwbaarheid belichamen, met name in sectoren zoals automotive en industriële elektronica waar thermische variaties frequent zijn.

TCMT4100 -symbool, voetafdruk en CAD -model

TCMT4100 Symbol

TCMT4100 Footprint

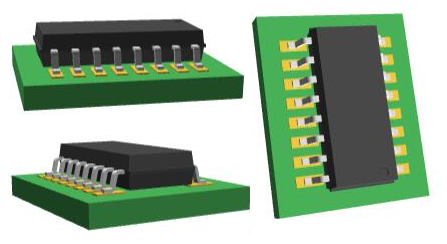

TCMT4100 CAD Model

Toepassingen van TCMT4100

Uitgebreid gebruik in industriële domeinen

De TCMT4100 OptoCoupler vindt zijn weg naar een veelheid aan industriële toepassingen, en evolueert zijn functies van conventionele communicatie -uitrusting die pionierende industriële vooruitgang.Dit apparaat speelt een rol bij het bereiken van naadloze gegevensoverdracht in omgevingen waar precisie en automatisering diep zijn verankerd.In productie -fabrieken handhaaft het bijvoorbeeld signaalintegriteit en isolatie, waardoor de procescontinuïteit en de naleving van veiligheidsprotocollen direct worden beïnvloed.Evenzo ziet de ruimtevaartsector verhoogde beloningen vanwege de goedkeuring, met betrekking tot de toenemende vraag naar communicatiesystemen die zowel robuust als veilig zijn.Wanneer precisie en betrouwbaarheid centraal staan, wordt deze technologie vaak een go-to-oplossing.

Persoonlijke elektronica transformeren

In het huidige dynamische landschap van persoonlijke gadgets, verbetert de TCMT4100 de prestaties en duurzaamheid van het apparaat aanzienlijk, waardoor de tevredenheid van de consument wordt verbeterd.Producten zoals personal computers en notebooks gebruiken de OptoCoupler om elektrische ruis efficiënt af te handelen, wat resulteert in stabiele apparaatbewerking.Het verhoogt ingewikkeld de dagelijkse interactie door de kans op apparaatfouten te verminderen als gevolg van elektromagnetische interferentie.Naarmate naadloze digitale interactie meer ingebed wordt in de moderne levensstijlen, beïnvloedt de betrouwbaarheid van elektronische apparaten de betrokkenheid en tevredenheid rechtstreeks.

Innovaties in medische elektronica

Binnen Medical Electronics is de TCMT4100 een belangrijke rol bij het bevorderen van apparatuur die precieze en betrouwbare datacommunicatie vereist onder rigoureuze veiligheidsomstandigheden.Apparaten zoals patiëntenmonitoren en diagnostische apparatuur profiteren van de superieure geluidsisolatiemogelijkheden, waardoor de consistente en nauwkeurige gegevensstroom zorgen.Dit zorgt voor een omgeving waar experts in de gezondheidszorg kunnen afhankelijk zijn van technologische hulpmiddelen zonder het risico dat de integriteit van de patiëntgegevens of veiligheidsnormen in gevaar kan worden gebracht.

Vooruitgang in consumentenelektronica

De toevoeging van TCMT4100 aan consumentenelektronica brengt efficiëntie in energiebeheer, waardoor de downtime van het apparaat wordt geminimaliseerd.Dit ondersteunt het verlangen naar de consument naar gadgets die hoge prestaties in evenwicht brengen met energiebesparing, hetgeen een maatschappelijke verschuiving naar milieubewuste technologie weerspiegelt zonder kwaliteit te verliezen.Naarmate de verwachtingen verder neigen naar intelligente en duurzame oplossingen, wordt de invloed van deze technologie opmerkelijker.

TCMT4100 specificaties

Type	Parameter
Contact opnemen	Tin
Montagetype	Oppervlaktemontage
Aantal pinnen	16
Breakdown-spanning van de collector-emitter	70V
Aantal elementen	4
Verpakking	Cut -tape (CT)
Onderdeelstatus	Actief
ECCN -code	EAR99
Spanning - beoordeelde DC	1.25V
Spanning - isolatie	3750VRMS
Uitgangstype	Transistor
Power Dissipation	250 MW
Vooruitstroom	60MA
Inzetten	Oppervlaktemontage
Pakket / kast	16-SOIC (0.173, 4,40 mm breedte)
Gewicht	477.009076mg
Huidige overdrachtsverhouding-min	50% @ 5MA
Bedrijfstemperatuur	-40 ° C ~ 100 ° C
Gepubliceerd	2009
Vochtgevoeligheidsniveau (MSL)	1 (onbeperkt)
Aanvullende functie	UL goedgekeurd, VDE goedgekeurd
Max Power Dissipation	250 MW
Uitgangspanning	70V
Aantal kanalen	4
Invoertype	DC
Max uitgangsspanning	70V
Uitgangsstroom per kanaal	50 ma
Fall Time (typ)	4,7 µs
Max Collector Stroom	50 ma
Omgekeerde afbraakspanning	6V
Invoerstroom	50 ma
Schakel de tijd in / schakel de tijd in (typ)	6 µs, 5 µs
Omgekeerde spanning (DC)	6V
Hoogte	1,9 mm
Breedte	4,4 mm
Stralingsharding	Nee
Leid gratis	Leid gratis
Stijgingstijd	3 µs
Collector emitter spanning (VCEO)	70V
Rise / val time (typ)	3 µs / 4,7 µs
Max Input Stroom	60MA
Stroomoverdrachtsverhouding (max)	600% @ 5MA
VCE verzadiging (max)	300 mV
Donkere stroom-max	100na
Lengte	10,4 mm
Bereik SVHC	Onbekend
ROHS -status	ROHS3 -compatibel

TCMT4100 alternatieven

Onderdeelnummer	Fabrikant	Pakket / kast	Aantal pinnen	Aantal kanalen	Spanning - isolatie	Stroomoverdrachtsverhouding (max)	Stroomoverdrachtsverhouding (min)	Max uitgangsspanning	Uitgangspanning
TCMT4100T0	Vishay Semiconductor Opto Division	16-SOIC (0.173, 4,40 mm breedte)	16	4	3750VRMS	600% @ 1MA	-	35 V	35 V
TCMT4600	Vishay Semiconductor Opto Division	16-SOIC (0.173, 4,40 mm breedte)	16	4	3750VRMS	300% @ 5MA	80% @ 5MA	70 V	70 V
TCMT4106	Vishay Semiconductor Opto Division	16-SOIC (0.173, 4,40 mm breedte)	16	4	3750VRMS	300% @ 5MA	100% @ 5MA	70 V	-
TCMD4000	Vishay Semiconductor Opto Division	16-SOIC (0.173, 4,40 mm breedte)	16	4	3750VRMS	600% @ 5MA	50% @ 5MA	70 V	-

Afmetingen van het TCMT4100 -pakket

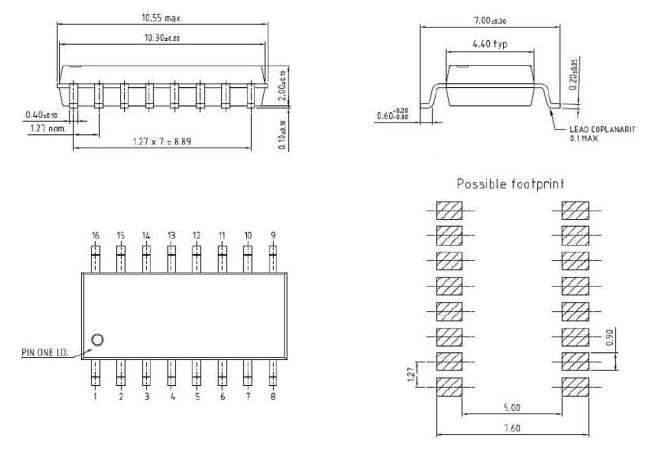

TCMT4100 Package Dimensions

TCMT4100 Fabrikantinformatie

Vishay Intertechnology, Inc. werkt voorop in de productie van halfgeleider en passieve elektronische componenten.Hun bewerkingen omvatten de wereld en vestigden ze als hoeksteen in de sector Power Electronic Applications.Het bereik van Vishay reikt veel verder dan regionale grenzen, met een aanwezigheid die meerdere continenten raakt.De impact van Vishay op de industrie is diepgaand vanwege hun toewijding aan het aanpakken van opkomende technologische behoeften.De rol van Vishay Intertechnology in elektronica, in vermogenstoepassingen, is gevarieerd en verreikend.Hun voortdurende innovatie en toewijding aan kwaliteit versterken hun leiderschapsstatus en leveren oplossingen die voldoen aan zowel technische specificaties als praktische behoeften.

Datasheet PDF

Over ons

ALLELCO LIMITED

Allelco is een internationaal beroemde one-stop Distributeur van inkoopdiensten van hybride elektronische componenten, toegewijd aan het bieden van uitgebreide inkoop- en supply chain -diensten voor componenten voor de wereldwijde elektronische productie- en distributie -industrie, waaronder wereldwijde top 500 OEM -fabrieken en onafhankelijke makelaars.
Lees verder

Quick Inviry

Stuur een aanvraag, we zullen onmiddellijk reageren.

Aantal stuks

Onderdeel nummer
contactnaam
Bedrijfsnaam
E-mailadres
Telefoon
Comments

Veel Gestelde Vragen [FAQ]

1. Wat is de TCMT4100?

De TCMT4100 is een zeer geavanceerde fototransistoroutput optocoupler, die vakkundig een fototransistor samenvoegt met een galliumarsenide-infrarood-emitterende diode.De verfijnde afstemming van deze componenten is zorgvuldig vervaardigd om superieure veiligheid en functionaliteit te leveren in een scala aan toepassingen.Deze configuratie behandelt dringende problemen in veiligheidsgevoelige apparaten, vooral wanneer elektrische isolatie van aanzienlijk belang is.

2. Hoeveel pinnen bevat de TCMT4100?

Dit apparaat beschikt over een uitgebreide 16-pins arrangement.Een dergelijke opstelling biedt augmented connectiviteitsstegen, waardoor het proces voor het systeem vereenvoudigt bij het insluiten van de optocoupler in ingewikkelde circuits.De bruikbaarheid van deze pennen, gebaseerd op circuitontwerp, toont de flexibiliteit ervan bij het interface met verschillende boards en systemen.Dit aanpassingsvermogen ondersteunt een uitgebreid scala aan toepassingen, van elektronica tot industriële omgevingen, het onderstrepen van de doordachte overweging van pin -ontwerp in technische inspanningen.

3. Is de TCMT4100 operationeel bij een temperatuur van 100 ° C?

Ja, de TCMT4100 presteert consistent binnen een temperatuurspanne van -40 ° C tot 100 ° C.Dit uitgebreide temperatuurbereik zorgt ervoor dat de component zijn prestatie -efficiëntie behoudt onder extreme omgevingscondities.Sectoren zoals automotive en ruimtevaart, die veerkracht van apparatuur eisen, richten zich vaak op componenten met dergelijke attributen als gevolg van frequente blootstelling aan fluctuerende temperaturen.Dit operationele kenmerk benadrukt het voordeel van het selecteren van componenten die in staat zijn om de betrouwbaarheid in verschillende omstandigheden te behouden, waardoor de levensduur van systemen wordt verbeterd.

4. Wat zijn de afmetingen van de TCMT4100?

De fysieke afmetingen van de TCMT4100 zijn gespecificeerd als lengte: 10,4 mm, breedte: 4,4 mm, hoogte: 9 mm.Deze gedetailleerde metingen vereenvoudigen de integratie ervan in compacte circuitlay -outs, aspect wanneer ruimtebeperkingen een primaire overweging zijn.Velen komen regelmatig hindernissen tegen bij het aanpassen van componenten op dicht bezette planken, waardoor het begrip en de toepassing van precieze dimensionale specificaties binnen ontwerpbeperkingen voor het bereiken van de gewenste resultaten.

5. Waar wordt de TCMT4100 vervaardigd?

De TCMT4100 wordt geproduceerd door Vishay Intertechnology, een vooraanstaande entiteit in de Amerikaanse elektronische productiesector.Bekend om betrouwbare en geavanceerde componenten te leveren, beïnvloedt Vishay Intertechnology de progressie van elektronische systeemontwerpen.De uitgebreide portefeuille en uitgebreide productie van het bedrijf benadrukken de waarde van het selecteren van gerenommeerde fabrikanten bij het aanschaffen van componenten voor veelgevraagde toepassingen.
