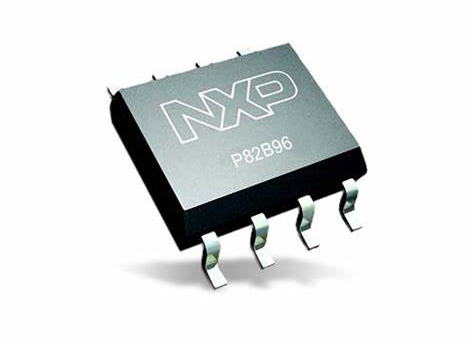

P82B96 Bipolaire IC -handleiding: PIN -details, 3D -model en datasheet -analyse

De P82B96 IC dient als een veelzijdige oplossing die is ontworpen om naadloze communicatie tussen de I2C -bus en verschillende andere busconfiguraties te vergemakkelijken, waardoor het een serieus onderdeel is in moderne elektronica.Het vermogen om bidirectionele logica-niveau interface over verschillende spanning en stroomnormen te ondersteunen, verhoogt de waarde ervan in complexe circuitontwerpen.Of het nu wordt gebruikt in autosystemen, industriële omgevingen of consumentenelektronica, met de P82B96 kunt u zorgen voor betrouwbare, krachtige communicatie tussen microcontrollers, sensoren en andere randapparatuur, ongeacht verschillende elektrische kenmerken.

Catalogus

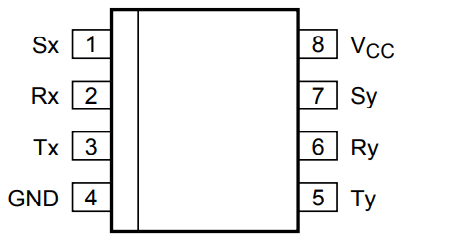

Pinout van P82B96

CAD -model van P82B96

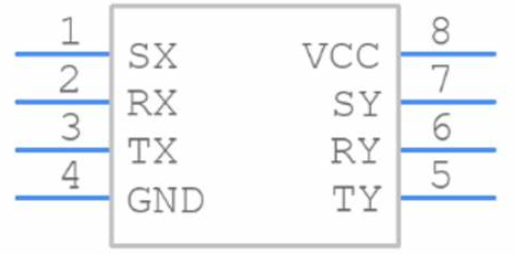

Symbool

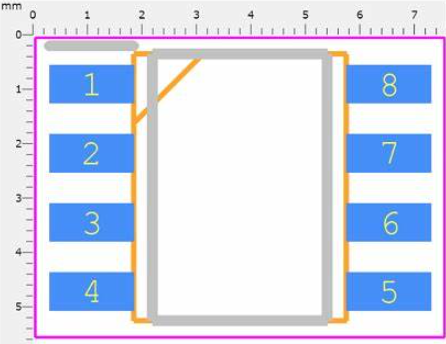

Voetafdruk

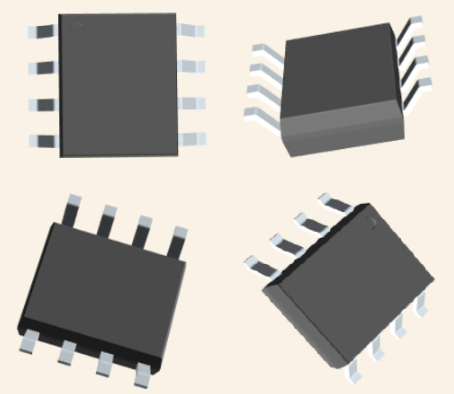

3D -model

Overzicht van P82B96

De P82B96 IC is vervaardigd om een ​​niet-latige, bidirectionele interface te bieden tussen de standaard I2C-bus en andere busconfiguraties.Deze IC-bruggen I2C-Bus-logica naar verschillende bussen met variërende spanning en stroomkenmerken, inclusief de 350 µA SMBU's en 3,3 V logische apparaten, en het strekt zich zelfs uit tot 15V-niveaus of lijnen met lage impedantie.Het beheert deze interfaces naadloos met behoud van de originele I2C-BUS-protocollen en kloksnelheden.De IC verlicht de belasting op het I2C-BUS-knooppunt aanzienlijk door het te isoleren van nieuwe of afgelegen I2C-Bus-knooppunten.Deze isolatie vermindert zorgen over het aantal apparaten of hun fysieke plaatsing in een I2C -systeem, waardoor dergelijke beperkingen effectief worden verwijderd.De P82B96 ondersteunt ook het verzenden van SDA- en SCL-signalen via gebalanceerde lijnen, zoals gedraaide paren of met Opto-Coppling, die flexibele en betrouwbare onderlinge verbindingen biedt.

U kunt de P82B96 vaak waarderen voor het vereenvoudigen van ingewikkelde I2C -configuraties.In instellingen waar apparaten bijvoorbeeld worden verspreid over aanzienlijke afstanden of diverse elektrische kenmerken vertonen, geeft de P82B96 een praktische en efficiënte mate van flexibiliteit.De veelzijdigheid van de P82B96 bij het ondersteunen van verschillende toepassingen gaat verder dan typische use cases.In industriële automatisering, waar robuuste communicatie over lange afstanden bijvoorbeeld een must is, is de vaardigheid van het IC bij het hanteren van hoogspanningslijnen zonder dat I2C-signaalintegriteit in gevaar is.

Bovendien bieden in geavanceerde consumentenelektronica, waar integratiedichtheid en laag stroomverbruik de belangrijkste zijn, de minimale stroomafname van de P82B96 en de hoogspanningstolerantie duidelijke voordelen.U kunt systemen maken die zowel compact als energiezuinig zijn door te profiteren van de veelzijdige interfacemogelijkheden van de IC.In telecommunicatie helpt het vermogen van de IC om de betrouwbaarheid van de signaal te handhaven over diverse interface -omstandigheden bij het ontwikkelen van veerkrachtige communicatie -infrastructuren.

P82B96 -kenmerken

Functie	Beschrijving
Bidirectioneel gegevensoverdracht	In staat Bidirectionele gegevensoverdracht van I2C-BUS-signalen
Capaciteit isolatie	Isolaten Capaciteit, waardoor tot 400 pf op SX/SY -zijde en tot 4000 pf op TX/TY mogelijk is kant
Hoog zinkcapaciteit	Tx/ty output kan tot 60 mA zinken, geschikt voor het besturen van lage impedantie of bussen met hoge capaciteit
Langeafstand werking	Steunt 400 kHz werking over afstanden van ten minste 20 meter (zie AN10148)
Breed voedingsspanningsbereik	Werken Met een voedingsspanningsbereik van 2 V tot 15 V, onafhankelijk van I2C-Bus Logic Niveaus aan de SX/SY -kant
Signaal splitsing voor isolatie	Splijten I2C-BUS signalen in voorwaartse/omgekeerde TX/RX, TY/RY-paren om te interfaceren met opto-elektrische isolators
Laag stroomverbruik	Functies Lage leveringsstroom
ESD bescherming	ESD Bescherming: overschrijdt 3500 V HBM, 250 V DIP, 400 V SO -pakket mm en 1000 V CDM
Het ophalen gratis werking	Het ophalen gratis, gebouwd met een bipolair proces zonder vergrendelingsstructuren
Beschikbaar pakketten	Aangeboden In DIP8-, SO8- en TSSOP8 -pakketten

Technische specificaties

Hier is de gestructureerde tabel voor de technische specificaties van de NXP USA Inc. P82B96TD, 112.

Type	Parameter
Fabriek Doorlooptijd	7 Weken
Montage Type	Oppervlak Inzetten
Pakket / Geval	8-Soic (0,154, 3,90 mm breedte)
Oppervlak Inzetten	JA
Interface Normen	Algemeen Doel
Werkzaam Temperatuur	-40 ° C ~ 85 ° C
Verpakking	Buis
Gepubliceerd	2003
JESD-609 Code	E4
Deel Status	Actief
Vocht Gevoeligheidsniveau (MSL)	1 (Onbeperkt)
Nummer van beëindiging	8
Type	Buffer, Redrivier
Terminal Finish	Nikkel/palladium/goud (Ni/pd/au)
Toepassingen	I2C
Spanning - Levering	2v ~ 15V
Terminal Positie	Dual
Terminal Formulier	Meeuw Vleugel
Piek Reflowtemperatuur (° C)	260
Nummer van functies	2
Levering Spanning	5V
Tijd@piek Reflow-temperatuur-max (s)	30
Baseren Onderdeelnummer	P82B96
Uitvoer	2-draads Bus
Pin Graaf	8
Jesd-30 Code	R-PDSO-G8
Kwalificatie Status	Niet Gekwalificeerd
Nummer van kanalen	2
Huidig - Levering	900 µA
Invoeren	2-draads Bus
Bestuurder Aantal bits	2
Ontvanger Aantal bits	2
Gegevens Tarief (max)	400 kHz
Capaciteit - Input	7pf
Lengte	4,9 mm
Hoogte Zittend (max)	1,75 mm
Breedte	3,9 mm
ROHS Status	ROHS3 Meewerkend

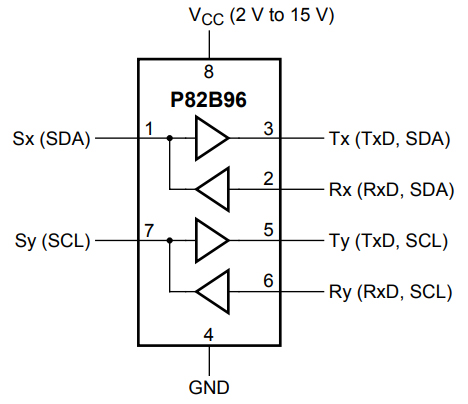

Blokdiagram van P82B96

Alternatieven voor P82B96

Modelnummer	Fabrikant	Beschrijving
P82B96PN, 112	NXP Halfgeleiders	P82B96P - Dubbele bidirectionele busbuffer dip 8-pins
P82B96PE4	Texas Instrumenten	Dual Line Transceiver, PDIP8, ROHS-conforme, plastic, DIP-8
9.4e+11	NXP Halfgeleiders	IC Specialty Microprocessor Circuit, PDIP8, DIP-8, Microprocessor IC: Other
P82B96P	Texas Instrumenten	2-bit Bidirectioneel 2- tot 15-V 400-kHz I2C/SMBUS-buffer/kabelverlener 8-PDIP -40 tot 85 ° C

Vergelijkbare producten

Onderdeelnummer	Fabrikant	Pakket / kast	Voedingsspanning	Invoeren	Vochtgevoeligheidsniveau (MSL)	Factory doorlooptijd	Lengte	Uitvoer	Telling	Bekijk vergelijken
P82B96TD, 112	NXP USA Inc.	8-Soic (0,154, 3,90 mm breedte)	5 V	2-draads Bus	1 (Onbeperkt)	7 Weken	4.9 mm	2-draads Bus	8	P82B96TD, 112 VS PCA9601D, 118
PCA9601D, 118	NXP USA Inc.	8-Soic (0,154, 3,90 mm breedte)	3.3 V	2-draads Bus	1 (Onbeperkt)	7 Weken	4.9 mm	2-draads Bus	8	PCA9601D, 118 Vs p82b96td, 112
PCA9600D, 118	NXP USA Inc.	8-Soic (0,154, 3,90 mm breedte)	5 V	2-draads Bus	1 (Onbeperkt)	7 Weken	4.9 mm	2-draads Bus	8	PCA9600D, 118 Vs p82b96td, 112
PCA9600D, 112	NXP USA Inc.	8-Soic (0,154, 3,90 mm breedte)	5 V	2-draads Bus	1 (Onbeperkt)	7 Weken	4.9 mm	2-draads Bus	8	PCA9600D, 112 Vs p82b96td, 112

Toepassingen van P82B96

Interface veelzijdigheid

De P82B96 blinkt uit in het interface van I2C-busjes die werken met een reeks logische niveaus, van 5V tot 3V of zelfs tot 15V.Deze functie blijkt van onschatbare waarde in gemengde spanningsomgevingen en zorgt voor effectieve communicatie tussen componenten met verschillende spanningsspecificaties.

Bruggende I2C- en SMBUS -normen: het apparaat past I2C naadloos aan aan SMBUS -normen, waardoor compatibiliteit in verschillende communicatieprotocollen wordt gewaarborgd.Dit aanpassingsvermogen verbetert zijn nut in systemen die zowel I2C- als SMBUS -apparaten integreren, waardoor de potentiële toepassingen van de P82B96 in diverse elektronische ecosystemen worden uitgebreid.

Differentiële busconversie

Een opvallende mogelijkheid van de P82B96 is de conversie van standaard I2C -signalen naar differentiële bushardware.Deze conversie verbetert de signaalintegriteit en handhaaft de betrouwbaarheid van gegevens over lange kabels of in elektrisch lawaaierige omstandigheden.Differentiële signalering wordt voornamelijk waardevol in praktische instellingen waar elektromagnetische interferentie (EMI) traditionele IIC -communicatie in gevaar kan brengen.

Opto-isolatie in I2C-netwerken

Het gebruik van Opto-Couplers met de P82B96 voor opto-isolatie verbetert de robuustheid van de communicatie in elektrisch lawaaierige omgevingen aanzienlijk.Het isoleren van verschillende netwerksecties verbetert de systeembetrouwbaarheid door het verminderen van risico's van spanningspieken en grondlussen.Industriële automatisering gebruikt deze techniek vaak om gevoelige componenten te beschermen, waardoor stabiele en ononderbroken activiteiten worden gewaarborgd.

Verbetering van de operationele snelheid: de P82B96 ondersteunt operationele snelheden van maximaal 400 kHz, waardoor snelle gegevensoverdracht in hogesnelheidstoepassingen wordt vergemakkelijkt.Deze mogelijkheid wordt gebruikt in scenario's die afhankelijk zijn van snelle communicatie, zoals data-acquisitiesystemen en hoogfrequente handelsplatforms.De balans van hoge snelheid en betrouwbaarheid is een hoeksteen in systemen waar snelle gegevensoverdracht vereist is voor prestatie -resultaten.

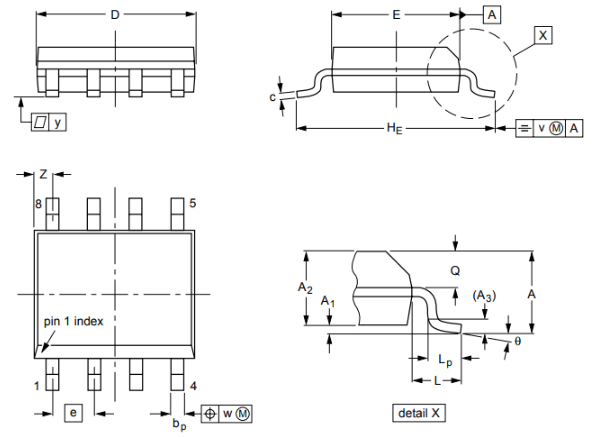

Verpakkingsdetails van P82B96

Fabrikant

NXP Semiconductors levert veilige connectiviteitsoplossingen zorgvuldig vervaardigd voor ingebedde systemen, ondersteund door een wereldwijd personeelsbestand van 45.000 experts in meer dan 35 landen.Met een prominente aanwezigheid in de technologiesector van meer dan zes decennia, drijft NXP voortdurend de grens van innovatie aan, met name in veilige verbonden voertuigen, uitgebreide beveiliging en intelligente verbonden oplossingen.

De fusie van de componenten van Freescale Semiconductor in de portefeuille van NXP heeft de horizon van het bedrijf verbreed.Deze fusie die enorme technische expertise samensmelt met een breed scala aan productaanbiedingen, waardoor NXP wordt uitgerust om te navigeren in een snel veranderend technologisch landschap.Dagelijkse toepassingen - zoals verbeterde autofabrikant en smart home -technologieën - die de toewijding van NXP om technologie te benutten voor het grotere goed van de samenleving te benutten.

NXP speelt een belangrijke rol bij het bevorderen van de veiligheid en connectiviteit van de automobiels.Hun oplossingen leiden tot innovaties in autonoom rijden, voertuig-tot-voertuig (V2V) communicatie en entertainmentsystemen in de auto.De opkomst van elektrische en autonome auto's vereist verbeterde beveiligingsmaatregelen en naadloze connectiviteit, waarbij de vaardigheid van NXP duidelijk is.U kunt de waarde van deze innovaties erkennen, wat vaak resulteert in minder ongevallen en een beter verkeersstroombeheer.

Datasheet PDF

PCA9601D, 118 Datasheets:

Cilindrische batterijhouders.pdf

Pca9601.pdf

Veelgestelde vragen [FAQ]

1. Wat is de primaire functie van de P82B96?

De P82B96 fungeert als een brug, die een bidirectionele, niet-latige logische interface opzet tussen een standaard I²C-BUS en verschillende andere bustypen.Hierdoor kunnen verschillende systemen naadloos communiceren.Het is hoofdzakelijk waardevol in toepassingen die diverse interoperabiliteit van het systeem vereisen.

2. Ondersteunt de P82B96 high-speed gegevensoverdracht over lange afstanden?

Ja, de P82B96 is geschikt voor hoge kloksnelheden over lange kabels.Voor kortere afstanden is een samengevoegde bedradingscapaciteit voldoende voor timingbenaderingen.Bij het omgaan met uitgebreide lengtes zoals 25 meter wordt de transmissielijntheorie echter meer van toepassing.Uit de werkelijke toepassing blijkt dat om optimale prestaties te garanderen, het dominant is om de kenmerken van de transmissielijn te overwegen, zoals impedantie -matching en signaalintegriteit.Deze stappen helpen bij het minimaliseren van gegevensfouten en latentie, waardoor de algemene betrouwbaarheid van de gegevensoverdracht wordt verbeterd.

3. Hoe voert het diode in bepaalde P82B96 -toepassingen uit?

In bepaalde scenario's waar een voorbijgaande overschrijding en rinkelen is, kunnen de diodes in de P82B96 uitvoeren.Deze gebeurtenissen zijn vaak gekoppeld aan plotselinge spanningsveranderingen.Mitigatiestrategieën omvatten het opnemen van geschikte filtertechnieken, ervoor zorgen dat voedingsvoorraden stabiel blijven en correct positionering van ontkoppelingscondensatoren.Deze maatregelen kunnen de ongewenste geleiding aanzienlijk verminderen, waardoor de stabiliteit en betrouwbaarheid van de P82B96 in verschillende toepassingen wordt verbeterd.
