LM338 Regulator: Pinout, Circuit en Alternatives

Dit artikel onderzoekt de LM338 -spanningsregelaar, gevierd om zijn veelzijdigheid en robuuste prestaties in verschillende elektronische toepassingen.Het biedt een verstelbare uitgangsspanning en ondersteunt belastingen tot 5 ampère voor een breed scala aan technische projecten.Hier duiken we in op de functies van de LM338, de praktische toepassingen en de technische details die zijn wijdverbreide bewondering en gebruik ondersteunen.

Catalogus

1. Wat is de LM338 -spanningsregelaar?

2. LM338 PIN -configuratie

3. LM338 -symbool, voetafdruk en CAD -model

4. Kenmerken van de LM338

5. LM338 Technische specificaties

6. LM338 alternatieven en equivalenten

7. Functioneel diagram van LM338

8. LM338 Layout -ontwerp

9. Circuits van de LM338

10. Toepassingen van de LM338

11. LM338 -verpakking

12. LM338 -informatie

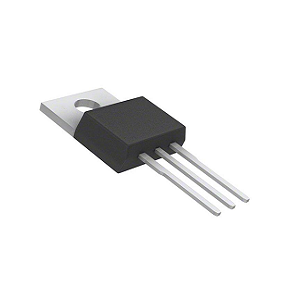

Wat is de LM338 -spanningsregelaar?

De LM338 Uitkomt als een veelzijdige drie-terminale positieve spanningsregelaar, handig gehuisvest in een pakket tot 220.Het primaire doel is om een consistente, verstelbare uitgangsspanning te leveren tussen 1,2 V en 32V DC.Het functioneert optimaal met een invoercapaciteit tot 40V en wordt vaak geïmplementeerd in omgevingen die precieze spanningsstabilisatie vereisen.Het operationele principe mandateert met het handhaven van een ingangsspanning consistent 2-3V hoger dan het gewenste uitgangsniveau.Om bijvoorbeeld een stabiele 5V -uitgang te bereiken, is een minimale ingang van 7V vereist, waardoor robuustheid wordt geboden tijdens inputfluctuaties.Deze overweging geldt in scenario's met behulp van batterij-bediende apparaten of variabele laadvoedingen.

De LM338 beschikt over de mogelijkheid om huidige uitgangen tot 5A te leveren, waardoor het een voorkeursoptie is in omstandigheden waarin de huidige beperkingen van de LM317 duidelijk worden.Het wordt gunstig voor hoge stroomvereisten in stroomversterkers en krachtige LED-toepassingen.Een dwingende eigenschap van deze regulator is de minimale behoefte aan externe componenten, slechts twee condensatoren en twee weerstanden zijn vereist, waardoor precieze uitgangsspanningsaanpassingen mogelijk zijn.Het berekenen van de benodigde weerstandswaarden kan gemakkelijk worden uitgevoerd met behulp van online tools, waardoor nauwkeurigheid en efficiëntie worden gewaarborgd in verschillende elektronische toepassingen.

LM338 PIN -configuratie

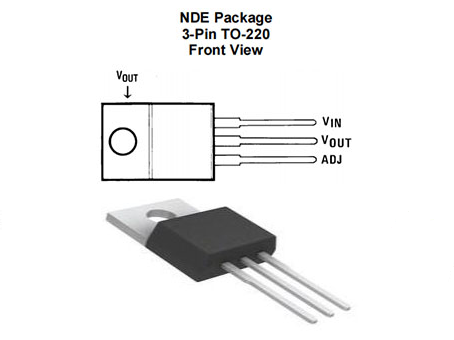

LM338 Pinout

PIN			IO	BESCHRIJVING
NAAM	TO-220	Op	IO	BESCHRIJVING
Adj	1	1	I	Uitgangsspanningsaanpassingspen.Maak verbinding met een weerstand verdeler om v_o in te stellen
V_IN	3	2	I	Levering invoerpen
V_UIT	2	Geval	O	Spanningsuitgangspen

LM338 -symbool, voetafdruk en CAD -model

LM338 Symbol

LM338 Footprint

LM338 CAD Model

Kenmerken van de LM338

Output huidige mogelijkheden

De LM338 onderscheidt zich vanwege zijn vermogen om een gestage uitgangsstroom van maximaal 5A te leveren, met pieken die 7A bereiken.Dit maakt het een robuuste keuze voor gevarieerde veeleisende toepassingen, waardoor continu en betrouwbaar vermogen wordt gewaarborgd.Velen hebben dit vermogen gewaardeerd om onder continue belasting te presteren, waardoor het geruststellend is in scenario's waarbij de prestaties onveranderlijk moeten blijven.

Verstelbaar uitgangsspanningsbereik

De LM338 biedt een flexibel spanningsbereik, instelbaar van 1,2 V tot 32V, catering naar diverse toepassingsvereisten.Dit aanpassingsvermogen zorgt voor precieze spanningsafstemming, sterk bewonderd in aangepaste elektronische ontwerpen.Nadenken over de potentiële toepassingen die kunnen profiteren van dit bereik inspireert vaak het gebruik ervan bij creatieve inspanningen, zoals op maat gemaakte stroomeenheden of systemen die variabele spanningsregeling vereisen.

Beschermende waarborgen

De component bevat essentiële waarborgen, waaronder kortsluitbeveiliging en thermische afsluiting, die de veiligheid en levensduur verbeteren.Deze mechanismen fungeren als afschrikmiddelen tegen ongunstige omstandigheden en beschermen het circuit tegen onvoorziene afwijkingen.In omgevingen waar circuitstabiliteit wordt onderworpen, hebben deze beschermende functies als schilden gediend om investeringen met vertrouwen te beschermen.

Ontwerp eenvoud

De LM338, ingekapseld in een TO-220-pakket, vereist minimale externe componenten, die slechts twee weerstanden nodig hebben voor de uitgangsaanpassing.Dit eenvoudige ontwerp vermindert de complexiteit van de toepassing ervan en bespaart de kosten voor zowel commerciële als persoonlijke projecten.Anderen hebben vaak deze naadloze integratie geprezen, die het proces vereenvoudigt en tegelijkertijd de volledige functionaliteit behoudt.

Naleving en betrouwbaarheid aspecten

De naleving van ROHS3 -normen benadrukt de toewijding van de LM338 aan de veiligheid van het milieu, terwijl de verzekerde thermische regelgeving en consistente stroomlimieten betrouwbaarheid betekenen.Meerdere projecten hebben de voordelen van deze garanties geplukt en inzicht bieden in de invloed van geavanceerde voorschriften op tijdlijnen voor productontwikkeling en markttoegankelijkheid.Naarmate de drang voor milieuvriendelijke elektronica vordert, sluit een dergelijke compliance zich op het eco-bewustzijn af met oplossingen voor betrouwbare industriële kwaliteit.

LM338 Technische specificaties

Technische specificaties, kenmerken en parameters van de Texas Instruments LM338, samen met componenten die overeenkomen met de specificaties van de LM338T/NOPB.

Type	Parameter
Levenscyclusstatus	Actief (laatst bijgewerkt: 3 dagen geleden)
Contact opnemen	Tin
Montagetype	Door gat
Aantal pinnen	3
Bedrijfstemperatuur	0 ° C ~ 125 ° C
JESD-609 Code	E3
Onderdeelstatus	Actief
Aantal beëindigingen	3
ECCN -code	EAR99
Max Power Dissipation	25w
Aantal functies	1
Huidige beoordeling	5a
Telling	3
Uitgangspanning	37V
Max uitgangsstroom	5a
Min voedingsspanning	3V
Factory doorlooptijd	6 weken
Inzetten	Door gat
Pakket / kast	TO-220-3
Gewicht	2.298097G
Verpakking	Buis
PBFree -code	Ja
Vochtgevoeligheidsniveau (MSL)	1 (onbeperkt)
Beëindiging	Door gat
Vermogensbeoordeling	25w
Eindpositie	ENKEL
Eindpunt	2,54 mm
Basisonderdeelnummer	LM338
Aantal uitgangen	1
Uitgangstype	Verstelbaar
Max voedingsspanning	40V
Uitvoerconfiguratie	Positief
Power Dissipation	25w
Max uitgangsspanning	37V
Min -ingangsspanning	4.2V
PSRR	75db ~ 60dB (120Hz)
Uitval spanning	3MV
Min -uitgangsspanning	1.2V
Laadverordening-max (%)	1%
Hoogte	4,7 mm
Breedte	10.16 mm
Bereik SVHC	Geen SVHC
ROHS -status	ROHS3 -compatibel
Ruststroom	3MA
Spanning - uitgang (min/vast)	1.24V
Beschermingsfuncties	Over temperatuur, kortsluiting
Referentiespanning	1.29V
Dropout-spanning1-nom	2.7V
Voedingsafwijzingsverhouding (PSRR)	75db
Lijnregulering-max (%)	0,08%
Lengte	14.988mm
Dikte	4.572 mm
Stralingsharding	Nee
Leid gratis	Leid gratis

LM338 alternatieven en equivalenten

Onderdeelnummer	Beschrijving	Fabrikant
LM338N-1	2.2W, 1 kanaal, audioversterker, PDIP14	Texas instrumenten
NJM386M- (T1)	Audioversterker, 0,5 W, 1 kanaal (s), 1 func, bipolair, PDSO8, DMP-8	New Japan Radio Co Ltd
NJM386M- (T2)	Audioversterker, 0,5 W, 1 kanaal (s), 1 func, bipolair, PDSO8, DMP-8	New Japan Radio Co Ltd
NJM386M- (TE2)	Audioversterker, 0,5 W, 1 kanaal (s), 1 func, bipolair, PDSO8, DMP-8	New Japan Radio Co Ltd
NJM386M- (TE1)	Audioversterker, 0,5 W, 1 kanaal (s), 1 func, bipolair, PDSO8, DMP-8	New Japan Radio Co Ltd
NJM386M- (TE3)	Audioversterker, 0,5 W, 1 kanaal (s), 1 func, bipolair, PDSO8, DMP-8	New Japan Radio Co Ltd
NJM386M- (TE4)	Audioversterker, 0,5 W, 1 kanaal (s), 1 func, bipolair, PDSO8, DMP-8	New Japan Radio Co Ltd
LM338T/NOPB	TO-220-3, Max uitgangsstroom 5 A, min Ingangsspanning 4.2 V, min uitgangsspanning 1,2 V, uitval spanning 3 mV	Texas instrumenten
LM317BTG	TO-220-3, max uitgangsstroom 500 ma, min-ingangsspanning 4.2 V, min uitgangsspanning 1,2 V, uitval spanning 2.1 V	Op halfgeleider
LM217T	TO-220-3, max uitgangsstroom 400 ma, min-ingangsspanning 4.2 V, min uitgangsspanning 1,2 V, uitval spanning 1,95 V	Stmicro -elektronica
LM317TG	TO-220-3, max uitgangsstroom 400 ma, min-ingangsspanning 4.2 V, min uitgangsspanning 1,2 V, uitval spanning 2,25 V	Op halfgeleider
LM317MBTG	TO-220-3, Max uitgangsstroom 1,5 A, min Ingangsspanning 4.2 V, min uitgangsspanning 1,2 V, uitval spanning -	Op halfgeleider

Functioneel diagram van LM338

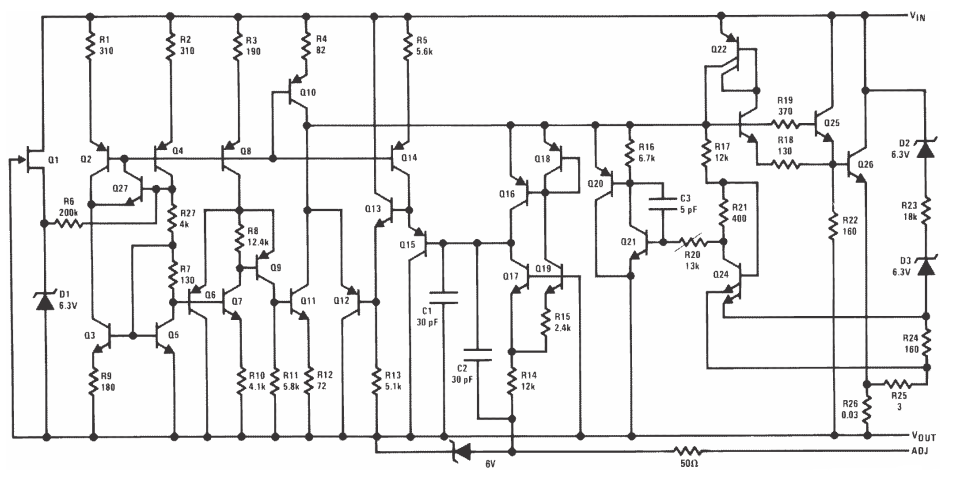

LM338 Functional Block Diagram

LM338 lay -outontwerp

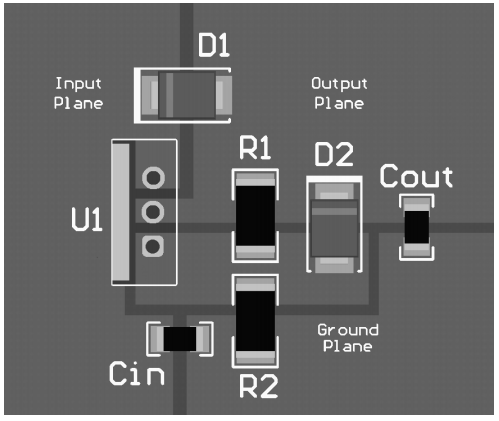

LM338 Layout

Circuits van de LM338

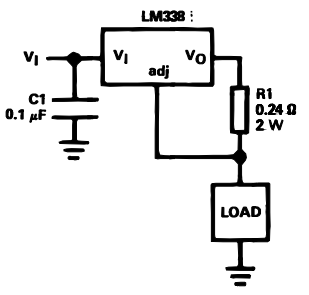

5A Current Regulator Circuit

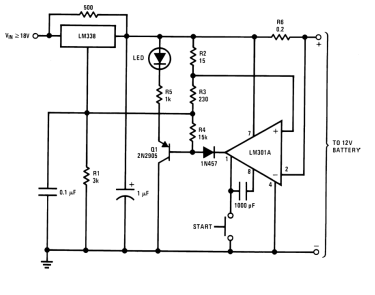

12-V Battery Charger Circuit

Toepassingen van de LM338

Commerciële en educatieve voedingen

De integratie van de LM338 in commerciële en educatieve omgevingen wordt aangedreven door zijn vaardigheid bij flexibele spanningsregulatie, een rol spelen in elektronische laboratoria en klaslokalen.Deze voedingen bieden een betrouwbare energiebron, die de ontluikende nieuwsgierigheid van jonge geesten in klaslokalen koestert en de precisie die nodig is in elektronische labinstellingen verfijnt.In commerciële omgevingen dienen ze om de prestaties van apparatuur met niet -aflatende spanningsaflevering te verhogen, waardoor de toewijding aan kwaliteit subtiel wordt versterkt die ten grondslag ligt aan succesvolle operationele resultaten.

Laboratoriumkrachtapparatuur

Laboratoriumomgevingen gedijen op precisie en stabiliteit in stroombronnen bij het uitvoeren van ingewikkelde experimenten of het testen van elektronische circuits.De LM338, met zijn niet -aflatende spanningsuitgang, staat als een hoofdcomponent in deze veeleisende scenario's.Onderzoekers vinden voldoening in de kleine spanningsaanpassingen die mogelijk zijn gemaakt door de LM338, wetende dat deze tweaks baanbrekende resultaten kunnen katalyseren, waardoor de geest van innovatie en ontdekking wordt ondersteund.

Spanningsstap-down circuits

Het aanpassen van hogere spanningsniveaus die compatibel zijn met delicate elektronische componenten is een delicate taak, waarbij spanningsstappencircuits belangrijk worden.De LM338 schijnt helder in deze toepassingen, waardoor naadloze spanningsreductie en beveiligingscomponenten worden gewaarborgd tegen mogelijke schade als gevolg van onregelmatigheden van spanningen.Vooral in industriële automatisering, waar de betrouwbaarheid van apparatuur centraal staat in het hart van de activiteiten, krijgen deze functies een nog grotere betekenis.

Batterijladers

In een efficiënt batterijladerontwerp biedt de LM338 een aanpasbare output afgestemd op verschillende batterijtypen.De dapperheid bij het reguleren van laadstromen en spanningen beïnvloedt direct de uitbreiding van de levensduur en prestaties van de batterij.Het benutten van de LM338 kan een standaardlader verheffen tot een laad die opladen optimaliseert, waardoor de levenscyclus van het apparaat uiteindelijk wordt verlengd.

Solar Power Solutions

Naarmate hernieuwbare energie grip krijgt, wordt de rol van de LM338 in oplossingen voor zonne -energie meer uitgesproken.Het helpt bij het omzetten en stabiliseren van spanning afkomstig van zonnepanelen, wat bijdraagt aan de verbetering van de efficiëntie en betrouwbaarheid van zonnestelsels.Met hernieuwbare energie die opduikt als een knipoog naar duurzame futures, ondersteunen de flexibiliteit en veerkracht van de LM338 bij het in evenwicht brengen van fluctuerende zonne -output deze overgang naar duurzame oplossingen.

Microcontroller -instellingen

Nauwkeurige spanningsniveaus zijn belangrijk in microcontroller -opstellingen om naadloze prestaties te garanderen.De LM338 stijgt naar deze uitdaging door aanpasbare voedingoplossingen te bieden om aan verschillende behoeften van microcontroller te voldoen.Of het nu gaat om prototyping -fasen of definitieve projecten, de veelzijdigheid valt op.

DC-DC-converters

Als een robuust element binnen DC-DC-converters, vergemakkelijkt de LM338 overgangen tussen verschillende technologieën met minimale energieverbruik.Dit vermogen wordt gebruikt in complexe systemen waar het behoud van efficiëntie en het verminderen van thermische impact nodig is.De integratie van de LM338 optimaliseert operationele processen, weerspiegeld in kostenbesparingen en versterkte systeemprestaties.

Draagbare instrumenten

In het ontwerp van draagbare instrumenten is de balans tussen gewicht, grootte en vermogensefficiëntie van het grootste overweging.De LM338 past naadloos in deze balans en biedt compacte, efficiënte spanningsregeling die geschikt is voor draagbare toepassingen in verschillende disciplines.Van medische apparatuur tot mobiele testapparaten, de LM338 zorgt voor betrouwbare functionaliteit in een reeks uitdagende omgevingen.

Verstelbare voedingen

De LM338 speelt een rol bij het ontwikkelen van verstelbare voedingen die zijn afgestemd op specifieke applicatie -eisen.Deze benodigdheden blijken van onschatbare waarde in testen- en ontwikkelingsfasen, wat biedt de vrijheid om de ideale bedrijfsomstandigheden voor een veelheid aan apparaten te verkennen.Door een genuanceerde benadering van energiebeheer helpt de LM338 bij het bevorderen van een breed spectrum van technische innovaties.

LM338 verpakking

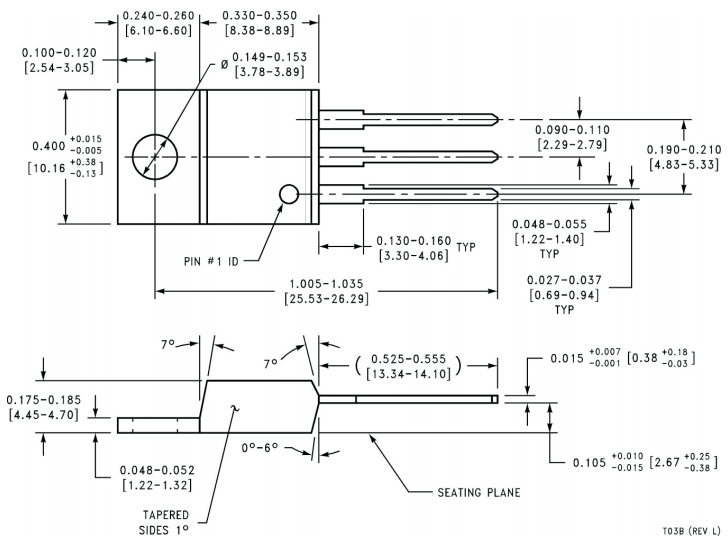

LM338 Package

LM338 -informatie

Texas Instruments valt op als een toonaangevend halfgeleiderbedrijf, bekend om zijn geavanceerde ontwikkeling van analoge chips en ingebedde processors.Het productbereik van het bedrijf, die prominent de algemeen gewaardeerde LM338 met de invloed heeft op de invloedrijke rol in de wereldwijde halfgeleiderarena.Met ongeveer 45.000 patenten over de hele wereld, toont TI's onveranderlijke toewijding aan innovatie glad zijn technologische bekwaamheid.De opmerkelijke erfenis van innovatie van Texas Instrument, gecombineerd met haar bijdragen aan technologische vooruitgang, verankert het als een pijler van de industrie.Het standvastige streven naar uitmuntendheid en tastbare toepassingen vormt een energetische sfeer die wordt bereikt voor voortdurende triomf en evolutie.

Datasheet PDF

Over ons

ALLELCO LIMITED

Allelco is een internationaal beroemde one-stop Distributeur van inkoopdiensten van hybride elektronische componenten, toegewijd aan het bieden van uitgebreide inkoop- en supply chain -diensten voor componenten voor de wereldwijde elektronische productie- en distributie -industrie, waaronder wereldwijde top 500 OEM -fabrieken en onafhankelijke makelaars.
Lees verder

Quick Inviry

Stuur een aanvraag, we zullen onmiddellijk reageren.

Aantal stuks

Onderdeel nummer
contactnaam
Bedrijfsnaam
E-mailadres
Telefoon
Comments

Veel Gestelde Vragen [FAQ]

1. Wat is het verschil tussen de LM138 -chip en de LM338 -chip?Zijn de parameters hetzelfde?

De geïntegreerde Circuits van LM138 en LM338 delen veel kernprestaties, maar verschillen met name in hun weerstand tegen temperatuurvariaties.De LM138 is vervaardigd om betrouwbaar te presteren over een breed temperatuurbereik van -55 ° C tot 150 ° C, wat een verbeterde betrouwbaarheid biedt in veeleisende omstandigheden.De LM338 werkt daarentegen effectief binnen 0 ° C tot 125 ° C.Deze divergentie benadrukt de noodzaak om de juiste IC te kiezen op basis van omgevingscontext.In praktische toepassingen kan het kunnen doorstaan van extreme temperaturen de prestaties en levensduur van elektronische systemen aanzienlijk beïnvloeden.

2. Wat zijn de voorzorgsmaatregelen voor het gebruik van LM338?

Warmtegraden: om de substantiële vermogensdissipatie tegen te gaan, is vaste warmtesinking nodig.Dit ondersteunt niet alleen de prestaties van het apparaat, maar vermindert ook de potentiële afbraak in de tijd.

Capacitieve filtering: gebruik grote filtercondensatoren naast kleinere parallelle omheden om hoogfrequente ruis efficiënt te verminderen.Dit is goed voor circuitstabiliteit, een les die vaak wordt geleerd, werkend met delicate elektronica.

Uitgangsbelastingverwerking: directe verbindingen van grote capacitieve belastingen met de uitgang zijn slecht geadviseerd vanwege potentiële beschermingscircuitcomplicaties.Anderen laten zien dat het gebruik van indirecte verbindingen of buffering deze zorgen effectief kan beheren.

3. Wat zijn de voor- en nadelen van LM338 en LM317 als een verstelbare voeding?

Huidige mogelijkheden: met een robuuste 5A-huidige output is de LM338 geschikt voor krachtige taken, terwijl de LM317 1,5A biedt, ideaal voor toepassingen die minder vermogen vereisen.

Spanningsbereik: hoewel de LM317 een breder uitgangsspanningsbereik van 1,2 V tot 37V biedt, behandelt de LM338 de behoeften binnen zijn 1,2 V tot 32V -bereik, waardoor een precieze balans is geraakt voor verschillende regulerende doeleinden.

Input-output spanningsmarge: de LM317 blinkt enigszins uit met een hoger maximale input-output spanningsverschil, en biedt een licht concurrentievoordeel in bepaalde technische scenario's die een hoge flexibiliteit vereisen.
