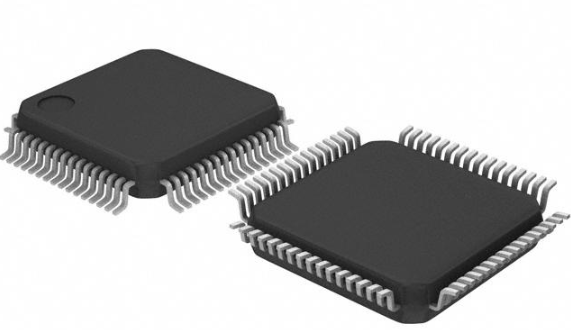

Diepgaande handleiding voor STM32F401RCT6: Applications, Functies en Datasheet Analysis

Bij het verkennen van de ingewikkeldheden van geavanceerde technologie of product, biedt het begrijpen van de evolutie, functies en praktische toepassingen ervan een goed afgerond perspectief.In dit artikel graven we in de STM32F401RCT6 -microcontroller, een veelzijdige component die is ontworpen voor een verscheidenheid aan industrieën, van autosystemen tot consumentenelektronica.Door een gedetailleerd onderzoek van haar specificaties, prestatiemogelijkheden en belangrijke functionaliteiten, zullen we ontdekken hoe het voldoet aan de eisen van moderne toepassingen.Of u zich nu concentreert op een zeer nauwkeurige motorcontrole, digitale audioverwerking of IoT-integratie, dit uitgebreide overzicht biedt waardevolle inzichten in het potentieel van de microcontroller om zowel prestaties als duurzaamheid te verbeteren.

Catalogus

STM32F401RCT6 Specificaties

Categorie	Details
Fabrikant	Stmicro -elektronica
Categorie	Geïntegreerd Circuits (ICS) - ingebed - Microcontrollers
Pakket	64-lqfp
Gegevens Busbreedte	32-bit
Serie	STM32 F4
Kern Verwerker	ARM® Cortex®-M4
Kern Maat	32-bit
Snelheid	84MHz
Connectiviteit	I2c, Irda, Lin, Sdio, SPI, UART/USART, USB OTG
Randapparatuur	Bruin Detecteren/resetten, DMA, I2S, POR, PWM, WDT
Nummer van I/O	50
Programma Geheugengrootte	256 kb (256k x 8)
Programma Geheugentype	FLASH
Eeprom Maat	Nvt
RAM Maat	64k x 8
Spanning - Supply (VCC/VDD)	1.7 V ~ 3.6 V
Gegevens Converters	ADVERTENTIE 16x12b
Oscillator Type	Intern
Werkzaam Temperatuur	-40 ° C ~ 85 ° C (TA)
Montage Type	Nvt
Pakket / Geval	64-lqfp
Leverancier Apparaatpakket	Nvt

STM32F401RCT6 -functies

Processor en prestaties

Uitgerust met opdrachten Digital Signal Processing (DSP) en FPU-opdrachten (Floating Point-eenheid (FPU), loopt de ARM Cortex-M4-microcontroller op 84 MHz.Het wordt geleverd met 512 kb flash -geheugen en 96 kb RAM, wat niet alleen snelle gegevensverwerking vergemakkelijkt, maar ook zorgt voor een soepele applicatieprestaties.

Perifere interfaces

De microcontroller biedt een rijke selectie perifere interfaces.

• Analog-naar-digitale converters (ADC's)

• Digital-to-analog converters (DACS)

• Universele synchrone/asynchrone ontvanger/zenders (USARTS)

• Universele asynchrone ontvanger/zenders (UARTS)

• Seriële perifere interfaces (spis)

• Inter-geïntegreerde circuits (I2C's)

• Controller Area Network (CAN)

• Universal Serial Bus (USB)

• Timers

• Pulsbreedtemodulatie (PWM) controllers

De op CAN gebaseerde industriële communicatiecontroller valt op, waardoor deze microcontroller voornamelijk geschikt is voor robuuste industriële toepassingen.

Connectiviteit

Een schat aan connectiviteitsopties zoals USB 2.0 full-speed en gevarieerde seriële interfaces, de integratie in complexe systemen gemakkelijk.De CAN -interface is voornamelijk voordelig in auto- en industriële scenario's, waar betrouwbare gegevensuitwisseling ernstig is.

Analoge mogelijkheden

In termen van analoge functies zorgt de 12-bit ADC voor zeer nauwkeurige metingen, een belangrijke vereiste voor high-fidelity signaalverwerking.Bovendien ondersteunt de 12-bit DAC het genereren van nauwkeurige analoge spanningen, wat flexibiliteit biedt voor verschillende uitvoertoepassingen.

Toepassing Geschiktheid

Het blinkt uit in ingebedde systemen en industriële automatisering, met indrukwekkende prestaties in klokbeheer met aanpasbare bronnen en energie-efficiënte modi.Deze microcontroller schijnt in toepassingen omvat.

• Digitale audio- en video -verwerking

• Motorbesturing

• Slimme meting

• Automatisering

Interruptafhandeling en evenement volgen

Met een geneste Vectored Interrupt Controller (NVIC) en een reeks timers en tellers biedt de microcontroller nauwkeurige evenementenvolging en snelle interruptafhandeling.Dit zorgt voor snelle en efficiënte reacties op realtime evenementen, wat ernstig is voor snelle en gevaarlijke toepassingen.

Beveiligingsfuncties

Om te beschermen tegen ongeautoriseerde toegang en datalekken, integreert de microcontroller cryptografische versnellingen en beveiligde bootmechanismen.Deze beveiligingsmaatregelen komen naadloos overeen met hedendaagse normen en praktijken in ingebedde systemen.

Werkomgeving

De STM32F401RCT6, die werkt onder een veelzijdige spanning en temperatuurbereik, vertoont niet -aflatende betrouwbaarheid over verschillende omgevingscondities.Het biedt Joint Test Action Group (JTAG) en Serial Wire Debug (SWD) voor uitgebreide foutopsporing en ondersteunt in-circuit programmering (ICP) en In-Application Programming (IAP) voor naadloze updates en onderhoud.

STM32F401RCT6 TOEPASSINGEN

De STM32F401RCT6 wordt op grote schaal gebruikt op verschillende velden dankzij het aanpassingsvermogen en de robuuste prestaties.

Communicatieapparaten

Deze microcontroller speelt een belangrijke rol bij het ontwerpen en bedienen van communicatie -apparaten zoals modems en routers.De efficiënte verwerkingsmogelijkheden leiden tot naadloze gegevensoverdracht, waardoor ze bijdragen aan betrouwbaardere netwerkinfrastructuren.In moderne thuisnetwerken vergemakkelijkt de integratie van de STM32F401RCT6 hogere gegevenssnelheden en stabiliteit, waardoor de ervaring aanzienlijk wordt verbeterd.

Motorbesturing

In het domein van motorbesturingselementen blinkt de STM32F401RCT6 uit in automatiseringssystemen, robotica en elektrische voertuigen (EV's).De precieze besturingsmogelijkheden leiden tot efficiëntere motoroperaties en substantiële energiebesparing.Voor industriële automatisering beheert de STM32F401RCT6 complexe algoritmen, wat zorgt voor optimale prestaties van het robotsysteem.Dit stimuleert op zijn beurt de productiviteit en precisie in productieprocessen.

Medische instrumenten

De STM32F401RCT6 verbetert de functie van verschillende diagnostische en monitoringhulpmiddelen op medisch gebied door nauwkeurige gegevensverwerving en -verwerking mogelijk te maken.Het zorgt voor de betrouwbaarheid van gevaarlijke apparaten zoals draagbare ECG -monitoren en geautomatiseerde insulinepompen, waar een hoge nauwkeurigheid en verwerking een must zijn.

Consumentenelektronica

In consumentenelektronica profiteren slimme apparaten enorm van de mogelijkheden van de STM32F401RCT6.Het stroomlijnt de bewerkingen in apparaten van slimme koelkasten tot geavanceerde home entertainmentsystemen.Door intelligente controle- en connectiviteitsfuncties mogelijk te maken, verbetert de microcontroller uw gemak en operationele efficiëntie in de dagelijkse elektronica aanzienlijk.

Auto -systemen

Auto -systemen maken gebruik van de STM32F401RCT6 in toepassingen, waaronder motor- en transmissiebesturing.De prestaties zijn voor een precieze controle en monitoring, wat leidt tot verbeterde brandstofefficiëntie en verminderde emissies in moderne voertuigen.De veerkracht van de microcontroller maakt het geschikt voor het eisen van auto-omgevingen, waardoor betrouwbaarheid op lange termijn wordt gewaarborgd.

IoT -toepassingen

In de wereld van IoT -toepassingen verbetert de STM32F401RCT6 de connectiviteit en interactie tussen apparaten.Het wordt gebruikt in smart home -systemen, draagbare technologie en industriële IoT -opstellingen, die zijn flexibiliteit en aanpassingsvermogen illustreren.De efficiënte energiebeheer- en verwerkingsmogelijkheden ondersteunen de duurzame werking van uitgebreide IoT -netwerken.

Digitale audioverwerking

De STM32F401RCT6 blinkt ook uit in digitale audioverwerking, ter ondersteuning van high-fidelity audiotoepassingen.Het draagt ​​bij aan superieure geluidskwaliteit in apparaten zoals digitale mixers en hoortoestellen.Op zoek naar hoogwaardige audio-oplossingen geven de voorkeur aan de STM32F401RCT6 vanwege het onberispelijke verwerkingsvermogen, waardoor soepele audioprestaties worden gewaarborgd.Kortom, de uitgebreide toepasbaarheid van de STM32F401RCT6 over verschillende sectoren benadrukt de veerkracht en aanpassingsvermogen.Zijn rol bij het verbeteren van de efficiëntie en betrouwbaarheid markeert het als een initiële technologie in hedendaagse technologie-gedreven omgevingen.

STM32F401RCT6 vergelijkbare specificaties componenten

Deel Nummer	Fabrikant	Geval	Nummer pinnen	Kern Architectuur	Interface	Levering Spanning	Nummer van I/O	Geheugen Maat	Gegevens Busbreedte
STM32F401RCT6	Stmicro -elektronica	64-lqfp	64	ARM	I2c, i2s, irda, Lin, Sdio, SPI, UART, USART, USB	3.3 V	50	256 kb	32 B
STM32F411RCT6	Stmicro -elektronica	64-lqfp	64	ARM	I2c, i2s, irda, Lin, MMC, SD, SDIO, SPI, UART, USART, USB	3.3 V	50	256 kb	32 B
ATSAM3S4BA-AU	Stmicro -elektronica	64-lqfp	64	ARM	2-draads, i2c, I2S, MMC, SPI, UART, USART, USB	3.3 V	47	256 kb	32 B
STM32F103RCY6TR	Stmicro -elektronica	64-UFBGA, WLCSP	64	ARM	Kan, i2c, irda, Lin, SPI, UART, USART, USB	3.3 V	51	256 kb	32 B
STM32F103RCT6	Stmicro -elektronica	64-lqfp	64	ARM	Kan, i2c, i2s, Irda, Lin, Sdio, SPI, UART, USART, USB	3.3 V	51	256 kb	32 B

Conclusie

De STM32F401RCT6 -microcontrollers vallen op voor hun betrouwbaarheid, duurzaamheid en veelzijdigheid in verschillende veeleisende toepassingen.Met rigoureuze kwaliteitscontrole die zorgt voor optimale prestaties in temperaturen variërend van -40 ° C tot 85 ° C, zijn deze microcontrollers ideaal voor industrieën zoals industriële automatisering, consumentenelektronica en ruimtevaart.Hun compatibiliteit met Surface Mount Technology (SMT) verbetert verder hun aantrekkingskracht voor u die compacte, krachtige oplossingen zoekt.Bovendien is uitgebreide ondersteuning beschikbaar om te helpen met vragen met betrekking tot inventaris, prijzen en technische details, waardoor naadloze integratie in projecten wordt gewaarborgd.Uiteindelijk maken de robuuste functies van de STM32F401RCT6 en het brede werkbereik het een belangrijke keuze voor u gericht op zowel betrouwbaarheid als efficiëntie.

Datasheet PDF

STM32F401RCT6 Datasheets:

STM32F401XB, C Datasheet.pdf

Veelgestelde vragen [FAQ]

1. Ondersteunt de STM32F401RCT6 externe debuggers of programmeurs?

Ja, de STM32F401RCT6 kan worden opgelost en geprogrammeerd in-circuit met behulp van externe tools zoals ST-Link, J-Link of Segger via zijn seriële debug (SWD) interface.In de praktijk kan de beschikbaarheid van dergelijke foutopsporingshulpmiddelen het ontwikkelingsproces aanzienlijk stroomlijnen, waardoor realtime probleemoplossing en efficiënte identificatie van problemen mogelijk is.Ervaren ingenieurs benadrukken vaak de waarde van een robuuste foutopsporingsinterface bij het vermijden van vertragingen en het optimaliseren van ontwikkelingscycli.

2. STM32F401 vs STM32F411: Wat is het verschil?

De STM32F411 biedt geavanceerde functies die niet beschikbaar zijn in de STM32F401.Het biedt verschillende spanningsschaalconfiguraties en een hogere maximale frequentie (100 MHz versus 84 MHz).Bovendien zijn bepaalde hardwarecomponenten zoals SPI5 specifiek voor de STM32F411.Vanuit een praktisch perspectief betekenen deze onderscheidingen dat de STM32F411 over het algemeen beter geschikt is voor toepassingen die hogere prestaties of specifieke perifere ondersteuning vereisen.De hogere bedrijfsfrequentie kan bijvoorbeeld leiden tot verbeterde gegevensverwerkingssnelheid, wat van cruciaal belang is in toepassingen zoals gegevensverwerving en signaalverwerking.Inzicht in deze onderscheidingen kan de projectuitkomsten aanzienlijk beïnvloeden door de selectie van de meest geschikte microcontroller voor de taak te waarborgen.
