Het verkennen van de MC34063ADR2G -schakelregelaar: functies, functies en gebruik

Dit artikel benadrukt zijn rol in de MC34063A -serie en zijn brede toepassingen in elektronica.Het onderzoekt alternatieven zoals de LM2575 en MC33063A, basisspecificaties zoals spanningsbereik en huidige output, en bespreekt de voordelen en nadelen van de chip, inclusief kosteneffectiviteit en warmtekwesties.De tekst omvat ook de operationele principes waarbij een schakelregelaar met een inductor, diode en condensator betrokken is.Werkelijke toepassingen in compacte en kostengevoelige omgevingen worden benadrukt, samen met het belang van effectief thermisch beheer.

Catalogus

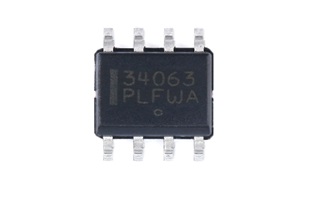

Uitgebreide evaluatie van MC34063ADR2G

De MC34063ADR2G is een veelzijdige monolithische bipolaire lineair geïntegreerd circuit op maat gemaakt voor DC naar DC -converter -besturingstoepassingen.Het werkt betrouwbaar in temperaturen van 0 ° C tot 70 ° C, met een schakelstroomcapaciteit van 1,5 A en schakelfrequenties tot 100 kHz.De IC bevat verschillende intacte interne circuits zijn temperatuurgecompenseerde referentiespanningsbron, oscillatoren, converters, logische besturingssystemen en schakeltransistoren.

Gebruikmakend van een bandgap -referentie, onderhoudt een stabiele uitgangsspanning.De frequentie van de oscillator wordt aangepast via een externe condensator op pin drie.De comparator- en logische circuit reguleren de schakeltransistor, waardoor piek operationele efficiëntie wordt gewaarborgd.Met een minimaal aantal externe componenten kan de chip worden geconfigureerd als een stroomomvormer, buckconverter of boost -converter.Het is verpakt met behulp van de handige band- en haspelmethode voor eenvoudige levering en installatie.

Interne circuits en functionele blokken

Temperatuurgecompenseerde referentiespanningsbron- De temperatuurgecompenseerde referentiespanningsbron in de MC34063ADR2G is dynamisch voor het behouden van precieze spanningsniveaus ondanks de temperatuurvariabiliteit.Deze stabiliteit is vooral waardevol bij het fluctuerende thermische omgevingen, waarbij werkelijke toepassingen aantonen dat een stabiele spanningsreferentie de algehele circuitbetrouwbaarheid verbetert.

Oscillator- en frequentiebepalingsmechanisme-Het frequentiebepalingsmechanisme van de oscillator maakt gebruik van een externe condensator, waardoor ontwerpers de werking nauwkeurig kunnen aanpassen voor verschillende applicatiebehoeften.Dit aanpassingsvermogen stelt de MC34063ADR2G in staat om uit te blinken in talloze DC tot DC-conversiescenario's, van op batterijen werkende gadgets tot ingebed systeemvoedingen.

Transistoren schakelen en logische schakeltransistoren, beheerd door een interne vergelijker en logische circuit, verbetert de efficiëntie van de IC.Deze componenten zijn vervaardigd om de stroomdissipatie te minimaliseren en energieoverdracht te versterken.Praktische ervaringen onderstrepen het belang van energie -efficiëntie in energiebeheerontwerpen, waarbij elke bespaarde watt bijdraagt ​​aan de robuustheid van het systeem.

Alternatieven en equivalenten voor MC34063ADR2G

• MC34063ADG

• MC34063ADR2

• MC33063ADR2G

• NCP3063DR2G

• NCV3064DR2G

Technische parameters van MC34063ADR2G

Operationele omstandigheden en spanningsbereik

Gefabriceerd door onsemi werkt de MC34063ADR2G -component efficiënt tussen 0 ° C en 70 ° C.Het spanningsbereik strekt zich uit van 3V tot 40V, met een breed scala aan toepassingen.Een dergelijke flexibiliteit maakt het een aantrekkelijke optie voor verschillende consumentenelektronica, waar betrouwbare spanningsregeling vereist is.Deze omvatten apparaten zoals draagbare gadgets en automotive -elektronica, waarbij stabiliteit vaak het verschil kan betekenen tussen soepel functioneren en frustrerende inconsistenties.

Installatiemethoden en schakelfrequentie

Het apparaat biedt installatie via Surface-Mount Device (SMD) of Surface-Mount Technology (SMT) -methoden en biedt ontwerpers flexibiliteit in PCB-lay-outs.Met een schakelfrequentie van 100 kHz is deze vervaardigd om een ​​evenwicht te vinden tussen efficiëntie en componentgrootte.Deze evenwichtshandeling wordt vooral gebruikt in krachtige toepassingen, zoals energiebeheersystemen en telecommunicatie, waar zowel ruimte als prestaties niet kunnen worden aangetast.

Verpakking en topologieën

Bestaande uit een 8-pins klein overzicht geïntegreerd circuit (SOIC) -pakket, past het MC34063ADR2G naadloos in verschillende ontwerpen vanwege de compactheid.Meestal beschikbaar in tape & reel (TR) verpakking, ondersteunt het geautomatiseerde productie, waardoor de productie -efficiëntie en consistentie wordt verbeterd.In staat om te functioneren in boost-, buck- en omkeringstopologieën, toont deze component veelzijdigheid, waardoor het geschikt is voor diverse voedingsconfiguraties.Dit is bijzonder gunstig in het ontwerp van converters en batterij-operaties, waar aanpassingsvermogen zeer wordt gewaardeerd.

Fysieke dimensies en classificatie

De afmetingen van de MC34063ADR2G zijn als volgt- 5 mm lang, 4 mm breed en 1,5 mm hoog.Deze metingen classificeren het als een compacte schakelspanningsregelaar.De grootte maakt integratie mogelijk in de ruimtebeperkte omgevingen zonder prestaties op te offeren.Dit kenmerk is vooral serieus in hedendaagse elektronische apparaten, waar bordruimte een premium heeft - zoals in wearables en IoT -apparaten.

Werkprincipe van MC34063ADR2G

De MC34063ADR2G werkt op een bipolair transistormechanisme, waarbij de temperatuurgecompenseerde bandgap-referentie een hoofdrol speelt bij het handhaven van een stabiele spanningsuitgang onder verschillende omstandigheden.De oscillatordriver, gebruikt bij het regelen van de duty -cycli, heeft direct invloed op de prestaties.Bovendien is de hoogstroomuitgangsschakelaar, die tot 1,5 A levert, geschikt voor veeleisende belastingsvereisten.Het reguleren van de ingangsspanning via de schakeltransformator is de ultieme voor het converteren van ingang naar een gestage DC -uitgang.Dit wordt bereikt door de gecombineerde inspanningen van het timing -element en een comparator.Positieve feedbackcircuits zorgen ervoor dat eventuele fluctuaties in uitgangsspanning onmiddellijke aanpassingen in de duty -cyclus aanzetten, waardoor de uitgang continu stabiliseert.De volgende basiscomponenten bevatten dit mechanisme en hun rollen.

Temperatuurgecompenseerde bandgap-referentie

Het handhaven van een stabiele spanning ondanks temperatuurvariaties, zorgt de bandgap -referentie voor dat de ultieme spanningsregeling niet wordt beïnvloed door externe thermische omstandigheden.Dit kenmerk is gunstig in omgevingen met gedenkwaardige temperatuurschommelingen, met de betrouwbaarheid van de MC34063ADR2G in diverse toepassingen.

Oscillatorstuurprogramma

Het genereren van signalen die de duty -cyclus regelen, zorgt het oscillatordriver voor consistente timing die nodig is voor nauwkeurige spanningsregeling.Werkelijke implementaties benadrukken vaak de waarde van precieze oscillatorgedrag bij het bereiken van efficiënt energiebeheer.

Hoogstroomuitgangsschakelaar

In staat om maximaal 1,5 A te leveren, voldoet de uitgangsschakelaar aan de eisen van hogere belastingen.Handige scenario's laten zien dat robuuste huidige levering verbeterde apparaatprestaties en levensduur ondersteunt.

Schakel transformator en ingangsspanningsregeling

De transformatie van variërende ingangsspanningen in een stabiele DC -uitgang vergemakkelijkt, zorgt de schakeltransformator voor de gewenste uitgangsniveaus.Efficiënt werkende transformatoren minimaliseren energieverlies tijdens spanningsconversie, wat leidt tot betrouwbaardere en kosteneffectieve stroomoplossingen.

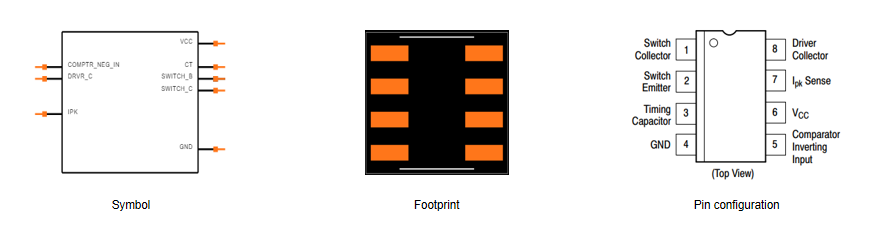

MC34063ADR2G -symbool, voetafdruk en pin -configuratie

De MC34063ADR2G wordt weergegeven door een onderscheidend symbool in circuitdiagrammen.In het bijzonder ontworpen voor gemakkelijke herkenning, integreert dit symbool logischerwijs in elektrische schema's.Het bevat de gewenste informatie over pinlocaties en algemene functionaliteit en helpt beoefenaars bij het grijpen van de rol van het apparaat in grotere circuitsamenstelling.

De voetafdruk van de MC34063ADR2G heeft betrekking op zijn fysieke lay -out op een PCB (gedrukte printplaat).Dit aspect omvat de precieze plaatsing en het solderen dat nodig is tijdens de productie.De juiste afstemming met de PIN -configuratie zorgt voor betrouwbare verbindingen, die de prestaties en een lange levensduur van het apparaat kunnen beïnvloeden.Een goed uitgelijnde voetafdruk minimaliseert potentiële soldeerfouten, waardoor de functionaliteit van het apparaat in nuttige toepassingen wordt verbeterd.

De PIN -configuratie voor de MC34063ADR2G stelt zijn interface vast met externe circuits.Elke pin speelt een specifieke rol, of het nu gaat om stroominvoer, grond of signaalverwerking.

Voordelen en nadelen van MC34063ADR2G

Voordelen

Verstelbare uitgangsspanning- De MC34063ADR2G biedt de flexibiliteit van een verstelbare uitgangsspanning, waardoor deze kan worden afgestemd op een breed scala aan toepassingen.Met deze functie kunnen ingenieurs circuits ontwerpen die voldoen aan specifieke spanningsvereisten, waardoor de compatibiliteit en functionaliteit van het apparaat wordt verbeterd.

Lage standby-stroom- De lage standby-stroom vermindert suggestief verminderd het totale stroomverbruik, waardoor het ideaal is voor batterij-bediende apparaten.Door energieverspilling te minimaliseren, verlengt deze functie de levensduur van draagbare apparatuur, catering voor de steeds groeiende vraag naar langdurige gadgets.

Hoge bedrijfsfrequentie- werken bij frequenties tot 100 kHz, dit apparaat zorgt voor snelle conversiepercentages.Deze hoge frequentie is met name gunstig in toepassingen die snelle responstijden vereisen, zoals dynamische voedingen.

Milieu-naleving-De naleving van de MC34063ADR2G aan milieunormen, loodvrij, halogeenvrij en compliant met ROHS, toont een toewijding aan milieuvriendelijke en duurzame technologieën.Deze naleving komt overeen met de eigentijdse wettelijke vereisten, waarbij de nadruk wordt gelegd op milieu -rentmeesterschap.

Breed spanningsbereik- het werkt binnen een breed spanningsbereik van 3V tot 40V, waardoor het voor verschillende toepassingen zeer veelzijdig is.Dit uitgebreide bereik biedt flexibiliteit bij het ontwerpen van systemen met gevarieerde spanningsbehoeften, die zich uitstrekken van elektronica met laag vermogen tot industriële apparatuur.

Huidige limietfunctie- inclusief een huidige limietfunctie dient als een beveiliging voor circuitbescherming, waardoor schade wordt voorkomen door overstroomcondities.Deze functie is van onschatbare waarde voor het beschermen van gevoelige componenten en het waarborgen van de levensduur en duurzaamheid van het hele systeem.

Hoge precisie en betrouwbaarheid- Het apparaat biedt een hoge precisie in spanningsregeling en betrouwbare prestaties.Een dergelijke precisie is nuttig in toepassingen waar spanningsregelgeving strak moet worden gecontroleerd, zoals in medische hulpmiddelen of communicatiesystemen.

Nadelen

Lange conversietijd- Een opmerkelijk nadeel is de lange conversietijd, waardoor de geschiktheid van MC34063ADR2G voor toepassingen wordt beperkt die snelle spanningsaanpassingen eisen.In huidige systemen die onmiddellijke stroomverschuivingen vereisen, kan deze beperking aanzienlijke uitdagingen vormen.

Slechte load-followingcapaciteit-Het apparaat vertoont een slechte load-followingcapaciteit, wat kan leiden tot onstabiele spanningsuitgangen onder verschillende belastingen.Deze instabiliteit kan schadelijk zijn in toepassingen waar consistente spanningsniveaus zich vestigen, zoals in precisie -meetinstrumenten.

Verminderde stabiliteit in harde omgevingen-een andere beperking is de verminderde stabiliteit in omgevingen op hoge temperatuur of hoge druk.Apparaten die onder extreme omstandigheden werken, kunnen prestatiedegradatie ervaren, wat de betrouwbaarheid en veiligheid van het systeem beïnvloedt.

Hoofdtoepassingen van MC34063ADR2G

LED -drives

De MC34063ADR2G toont een opmerkelijke werkzaamheid in LED -schijven.Door de stroom en het beheer van spanningen met precisie te stabiliseren, zorgt het voor de langdurige levensduur en een hoge efficiëntie van LED -verlichtingssystemen.Deze applicatie is uitzonderlijk voordelig in omgevingen die consistente verlichting eisen, zoals industriële omgevingen en openbare infrastructuren.

Huishoudelijke waterpompen

In huishoudelijke waterpompen speelt de MC34063ADR2G een belangrijke rol door de schommelingen van de stroomvoorziening te reguleren.Deze verordening leidt tot betere waterstroomcontrole en verlengt de levensduur van pompmotoren.Het dient als een hoofdcomponent waar de stabiliteit van waterstroom en energie -efficiëntie zeer wenselijk zijn.

Slimme roosters

Slimme roosters behalen aanzienlijke voordelen van de MC34063ADR2G vanwege de efficiënte vermogensbeheervaardigheden.Door de energieverdeling en het verbruik te optimaliseren, helpt het de roosterstabiliteit te behouden.Deze component ondersteunt dus energiebesparingsinitiatieven en bolt de betrouwbaarheid van moderne elektrische infrastructuren.

Schakel van stroomvoorraden

De MC34063ADR2G wordt uitgebreid gebruikt bij het schakelen van voedingen vanwege zijn hoge efficiëntie en betrouwbaarheid.Het handhaaft een gestage spanningsniveaus en minimaliseert het vermogensverlies.Deze betrouwbaarheid wordt gebruikt voor verschillende elektronische apparaten die een stabiele voeding vereisen onder verschillende belastingen.

Apparatuur voor oppervlaktebehandeling

Oppervlaktebehandelingsapparatuur profiteert sterk van de MC34063ADR2G, omdat het de stroomvereisten efficiënt beheert.Dit leidt tot verbeterde precisie en consistentie in processen zoals elektropaniseren en anodiseren.De betrouwbaarheid ervan is nuttig voor de strenge kwaliteitscontroles bij de productie- en afwerkingsbehandelingen.

Batterijbescherming

De MC34063ADR2G is vereist in batterijbeveiligingssystemen, waarborgen tegen overladen en diepe ontlading.Deze bescherming verlengt de levensduur van de batterij en verbetert de veiligheid, die voornamelijk dominant is in delicate toepassingen zoals medische hulpmiddelen en draagbare elektronica.

Precisiemeetdetectoren

Precisiemeetdetectoren vereisen stabiel en precieze energiebeheer, een behoefte die effectief is voldaan door de MC34063ADR2G.Deze stabiliteit zorgt ervoor dat meetsystemen nauwkeurig en betrouwbaar blijven, wat helpt bij wetenschappelijk onderzoek en zeer nauwkeurige industriële toepassingen.

Veel voorkomende problemen en oplossingen voor MC34063ADR2G

Onnauwkeurige uitgangsspanning

Pas de parameters van externe componenten zorgvuldig aan en zorg ervoor dat ze voldoen aan de specifieke behoeften van uw ontwerp.Dit kan afstemmingsweerstanden, capaciteiten of inductanties inhouden.Het algemene circuitontwerp opnieuw evalueren om ervoor te zorgen dat de componenten goed zijn gematigd en optimaal geplaatst.Ervaring toont aan dat fijne aanpassingen bewust de nauwkeurigheid van de spanning kunnen verbeteren.Dit geeft aan dat nauwgezette initiële lay -outplanning wordt gebruikt.

Beschermingsmechanisme Falen

Inspecteer beschermingscomponenten zoals transistors, diodes en zekeringen grondig om ervoor te zorgen dat ze correct functioneren.Bekijk de implementatie van het software -algoritme dat verantwoordelijk is voor de beschermingsmechanismen.In de praktijk kan het integreren van overbodige controles binnen de software potentiële beschermingsfouten voordoen.Dit toont de waarde van robuuste software bij het beschermen van hardware.

Onstabiele voeding

Zorg ervoor dat de stroomvoorzieningsomgeving inherent stabiel is.Dit omvat het gebruik van hoogwaardige stroombronnen en het toepassen van gewenste stroomfilteringstechnieken, zoals het toevoegen van condensatoren om ruis uit te filteren.Toepassingen van EMC -technieken (elektromagnetische compatibiliteit) hebben aangetoond dat effectieve filterstrategieën worden geregeld voor het handhaven van gestage voeding.Dit benadrukt de voordelen van het opnemen van geavanceerde filteroplossingen.

Oververhitting bescherming

Introduceer koelmaatregelen zoals koellichamen of ventilatoren om overtollige warmte te beheren en af ​​te voeren.Inspecteer het circuit op afwijkingen die kunnen bijdragen aan oververhitting, zoals kort circuits of overmatige stroomafname.Ervaringen laten zien dat effectief thermisch beheer geschikt is om oververhittingproblemen te voorkomen.Dit bevestigt de noodzaak om efficiënte koelstrategieën en circuitintegriteitscontroles op te nemen.

Abnormale power-down bescherming

Controleer of het voedingsspanningsbereik binnen de opgegeven limieten voor een veilige werking valt.Evalueer de algehele stabiliteit van het circuit, vooral onder variabele belastingsomstandigheden.Observaties tonen aan dat het handhaven van een smalle spanningstolerantie power-down problemen kan voordoen.Dit benadrukt het belang van precieze spanningsregulering en robuust circuitontwerp.

Onvoldoende rijvermogen

Gebruik de juiste aandrijfcomponenten die in staat zijn om de vereiste stroom- en spanningsniveaus te leveren.Zorg ervoor dat het circuitontwerp voldoende bepalingen omvat om de rijmogelijkheden te ondersteunen.Ervaringen suggereren dat het selecteren van hoogwaardige bestuurderscomponenten de prestaties aanzienlijk kan verbeteren.

Moeilijkheid bij het starten

Onderzoek andere gerelateerde componenten, zoals de invoervoeding, belasting en opstartcircuits, om ervoor te zorgen dat ze correct zijn opgegeven en geïmplementeerd.Zorgen voor een goed circuitontwerp is ultiem om opstartproblemen te voorkomen.Werkelijke implementaties tonen aan dat aandacht besteden aan het hele systeemontwerp, met name de opstartfase, veel initiële operationele uitdagingen kan oplossen.Dit illustreert het belang van een holistische ontwerpbenadering.

Veelgestelde vragen [FAQ]

1. Wat is de functie van de MC34063?

De MC34063 is een veelzijdig geïntegreerd circuit, ontworpen voor buck (step-down), boost (step-up) of spanning-inverter converter-toepassingen.Ingekapseld in een 8-pins dip- of soic-pakket, gebruikt het een referentiespanning van 1,25 V om de uitgang van de converter nauwkeurig aan te passen.Vanwege het aanpassingsvermogen wordt het uitgebreid gebruikt in verschillende voedingsontwerpen voor het verbeteren van de productbetrouwbaarheid en efficiëntie.

2. Wat is het doel van de MC34063ADR2G IC?

De MC34063ADR2G IC speelt een substantiële rol bij het reguleren en beheren van de uitgangsspanning van elektronische circuits.Het ondersteunt step-up, step-down en omkeerconfiguraties, waardoor verschillende behoeften op het gebied van energiebeheer worden behandeld.De toepassing ervan in verschillende configuraties verhoogt zijn aantrekkelijkheid in modern elektronisch ontwerp.U vindt het vaak in voedingen voor consumentenelektronica, industriële automatisering en telecommunicatie.

3. Wat doet een spanningsregelaar?

Een spanningsregelaar zorgt voor een stabiele uitgangsspanning, ongeacht de variaties van de invoerspanningsspannings of verschillende belastingsomstandigheden.Deze stabiliteit is focaal voor het beschermen van gevoelige elektronische componenten en het zorgen voor consistente prestaties.Als gevolg van historische praktijken leidde niet -gereguleerde voedingen vaak tot storingen van apparatuur, wat de rol van spanningsregeling onthulde bij het voorkomen van dergelijke problemen door de inherente betrouwbaarheid ervan.

4. Wat zijn de typische toepassingen voor de MC34063ADR2G in de inverterende modus?

In de inverterende modus genereert de MC34063ADR2G een negatieve uitgangsspanning, die basic is voor bepaalde toepassingen.Typisch gebruik omvat operationele versterkerscircuits, audioapparatuur en analoge signaalverwerking.

Deze toepassingen vereisen negatieve spanningen voor de juiste werking.Op basis van ervaringen is het omkeren van converters zoals de MC34063ADR2G nuttig

In de wereld van ontwerpen die bipolaire voedingen nodig hebben, waardoor naadloze en betrouwbare prestaties op verschillende elektronische apparaten worden gewaarborgd.
