DS1990A: Beveiliging en efficiëntie opnieuw definiëren in gegevensopslag- en authenticatietechnologieën

In dit artikel onderzoeken we de details van het ontwerp van de Ibutton, de speciale fysieke kenmerken en de vele manieren waarop het kan worden gebruikt, zoals voor toegangscontrole en vermogensbeheer.We zullen ook bespreken over het DS1990A-model, gericht op de specifieke functies, praktisch gebruik en hoe het communiceert via het 1-draads protocol.Of u nu geïnteresseerd bent in technologie, werk in logistiek of gewoon nieuwsgierig bent naar slimme apparaten, deze gids biedt nuttige inzichten in hoe de iButton de beveiliging en efficiëntie in verschillende situaties verbetert.

Catalogus

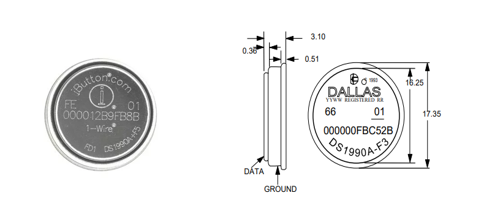

Het Ibutton -concept

De Ibutton, kort voor informatieknop, werkt op dezelfde manier als een smartcard -microchip, maar biedt de onderscheidende functie van een gespecialiseerde behuizing.Deze sterke behuizing, gemaakt van roestvrij staal, verbetert zijn geschiktheid voor veeleisende omgevingen, met afmetingen variërend van 17,35 mm x 3,1 mm tot 5,89 mm.Deze 16 mm-dikke behuizing zorgt voor de veerkracht van het apparaat, waardoor het geschikt is voor divers gebruik.

De mogelijkheid om de Ibutton aan te passen aan alledaagse items zoals belangrijke ketens, ringen of horloges, verbetert niet alleen het gemak, maar ook subtiel elementen van menselijke routine vastlegt en de wens naar naadloze interactie met technologie.Dit gemak van gehechtheid weerspiegelt een verlangen naar integratie en efficiëntie in dagelijkse taken, of het nu gaat om toegang, het beheren van activa of opnamegegevens.

Kenmerken van DS1990A Ibutton

De DS1990A, ontwikkeld door Dallas Semiconductor (nu Maxim Integrated), dient als een iButton -tag die wordt gebruikt voor elektronische registratienummers binnen automatische diagnostische systemen.Dit kleinschalige apparaat bevat een fabrieks-geprogrammeerde 64-bit ROM met een uniek 48-bits serienummer, een 8-bit CRC en een 8-bits familie code.Data-uitzendingen maken gebruik van het 1-Wire®-protocol, waarbij slechts een enkele signaallijn en een grondlus nodig is, waardoor absolute traceerbaarheid wordt gewaarborgd.Het duurzame pakket bestand is tegen stof, vocht en trillingen.De knopvormige vormfactor maakt het gemakkelijk om uit te lijnen met lees-/schrijfkoppen, waardoor een vlotte bijlage aan verschillende objecten zoals containers, bakken en zakken wordt vergemakkelijkt.Logistieke bedrijven implementeren dit apparaat vaak om zendingen te volgen, zelfs in uitdagende omgevingen.Warehouse Management Systems behalen aanzienlijke voordelen, omdat de unieke ID van de Ibutton helpt bij het handhaven van precieze inventaris volgen, het verminderen van fouten veroorzaakt door handmatige toegang.

Vervangingen en equivalenten

• DS1920

• DS1972

• DS1982

• DS1991

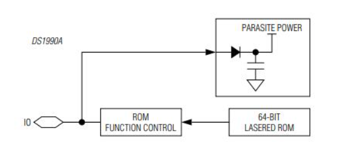

Functioneel blokdiagram van DS1990A

Componenten van DS1990A

Interne rom

De interne ROM houdt het unieke identificatienummer goed voor de werking van de DS1990A.Deze ID wordt gebruikt voor toepassingen met beveiligings- en identificatiesystemen vanwege de integriteit en uniekheid.

Functionele besturingseenheid

Deze eenheid regelt de gegevensuitwisseling tussen de interne ROM en externe apparaten en zorgt voor efficiënte communicatieprotocollen.De functionele besturingseenheid werkt naast andere componenten en helpt bij het faciliteren van naadloze bewerkingen en een soepele gegevensstroom.

Parasitair krachtcircuit

Bestaande uit parasitaire condensatoren en gelijkrichters, waardoor de parasitaire stroomcircuit de DS1990A kan functioneren zonder een directe voeding.Het oogst de energie efficiënt uit de gegevenslijn en zorgt voor apparaatfunctionaliteit, zelfs in omgevingen met een laag vermogen.Deze functie blinkt uit in scenario's die minimaal onderhoud en hoge energie -efficiëntie eisen.

Bijlagen en connectiviteit van DS1990A

DS9101 -clip

De DS9101 -clip is ontworpen voor het beveiligen van de Ibutton met een betrouwbare mechanische interface voor een stabiele fysieke verbinding.Beoefenaars zien vaak dat de stabiliteit van deze verbinding meestal de algemene betrouwbaarheid van het systeem kan beïnvloeden.

DS9092 -sonde

De DS9092 -sonde faciliteert het interface van de DS1990A met microcontrollers of circuits, waardoor eenvoudige integratie in elektronische systemen mogelijk is.Deze connectiviteit breidt de toepassing van de DS1990A in verschillende technologische opstellingen enorm uit.

USB -adapters (DS9490R en DS9490B)

Deze USB -adapters, DS9490R en DS9490B, maken de verbinding van de DS1990A met moderne computersystemen mogelijk, waardoor de kloof tussen traditionele hardware en eigentijdse interfaces effectief wordt overbrugd.In veldtoepassingen worden deze adapters vaak gebruikt, wat snel en betrouwbare connectiviteit biedt voor operationeel succes.

Toepassingen van de DS1990A Ibutton

De DS1990A Ibutton wordt vaak gebruikt voor adres-type doeleinden, en biedt een unieke, gemakkelijk toegankelijke 64-bits ID zonder schrijffunctionaliteit.Met zijn snelle 5-milliseconde leestijd en eenvoudige 1-draads protocol vereist het apparaat fysiek contact voor werking, waardoor het goed geschikt is voor verschillende toepassingen waar betrouwbaarheid en precisie nodig zijn.

Gegevensverzameling

De Ibutton is een veel voorkomende keuze in gegevensverzamelingsschema's.De unieke identificatie garandeert een nauwkeurige tracking van gegevenspunten in verschillende systemen, zoals in industriële omgevingen voor het bewaken van apparatuurprestaties.Door de Ibutton te integreren, bereiken organisaties een hoge niveaus van precisie en betrouwbaarheid in uitgebreide gegevensactiviteiten.

Toegangscontrole

In Access Control Systems spelen de onderscheidende identificatiefuncties van de DS1990A Ibutton een belangrijke rol.De duurzaamheid en het eenvoudig gebruik maken het ideaal voor het beveiligen en reguleren van toegang tot beperkte gebieden.Bedrijven sluiten deze Ibuttons vaak in in werknemersbadges of beveiligingspassen om toegangsprocedures te vergemakkelijken en beveiligingsmaatregelen te versterken.

Beveiligingssystemen

Voor beveiligingstoepassingen biedt de unieke identificatie van de Ibutton een extra verdedigingslaag.Door fysiek contact voor authenticatie verminderen deze Ibuttons het risico op ongeautoriseerde toegang aanzienlijk in vergelijking met draadloze systemen die kwetsbaar zijn om onderschepping te signaleren.Dit blijkt voordelig bij het beschermen van gevoelige informatie en zones met een hoog beveiliging.

Voorraadbeheer

Voorraadbeheersystemen plukken de voordelen van de exacte identificatiemogelijkheden van de Ibutton.Het taggen van elk product met een ibutton zorgt voor naadloze tracking via verschillende supply chain -fasen.Deze integratie verbetert de nauwkeurigheid van de inventaris, vermindert verliezen en verhoogt de algehele operationele efficiëntie.

Seriële gegevenscommunicatie

De DS1990A Ibutton is ook waardevol in seriële gegevenscommunicatie.Het 1-draads protocol maakt eenvoudige connectiviteit en gegevensoverdracht mogelijk, geweldig in omgevingen die prioriteit geven aan eenvoudige, betrouwbare communicatienormen voor interoperabiliteit van apparaten.

Identificatie van product- en hulpbronnen

De Ibutton is integraal in product- en resource -identificatieprocessen.Industrieën zoals productie en logistiek gebruiken deze identificatiegegevens om activiteiten te stroomlijnen, kwaliteitscontrole af te dwingen en middelen efficiënt te beheren.Deze implementaties benadrukken de veelzijdigheid van de Ibutton en de positieve impact ervan op de operationele productiviteit.

Hoe communiceert DS1990A met het hostapparaat?

De DS1990A gebruikt het 1-draads protocol voor draadloze communicatie met een hostapparaat.Deze methode is ontworpen om de complexiteit te vereenvoudigen en de betrouwbaarheid te vergroten.Wanneer het hostapparaat een verzoek initieert, reageert de DS1990A door zijn unieke ID (ID) te verzenden samen met eventuele relevante gegevens.Het hostapparaat authenticeert vervolgens door de ontvangen ID en gegevens te vergelijken met vooraf vastgestelde waarden.Het primaire voordeel van het 1-draads protocol is het gebruik van slechts een enkele signaalkabel en een grondlus, waardoor de behoefte aan uitgebreide bedrading wordt geminimaliseerd.Deze vereenvoudiging vermindert potentiële faalpunten en verlaagt de totale kosten.Het 1-draads protocol is inherent sterk en weerstaat gemeenschappelijke elektrische ruis en signaalinterferentie.Het inzetten van 1-draads gebaseerde systemen is vaak kosteneffectief vanwege de lagere kosten die verband houden met bedrading en onderhoud.

Specificaties van DS1990A Ibutton

Specificaties	Waarde
Opslagtemperatuur	-55 ° C ~ 125 ° C
Bedrijfstemperatuur	-40 ° C ~ 85 ° C
Werkspanning	2.8V ~ 6V
Maximale ingang Laagspanning	0,3 volt
Minimale ingang Hoogspanning	2.2 Volt
Minimale hersteltijd	1 ons
Maximale gegevens van gegevens lezen	15 ons
Input/output sink -stroomstroom	20 ma
Typische invoerbelastingsstroom	0,25 ua

Hoe gebruik ik Ibutton met een computer of microcontroller om de 64-bit identificatiecode op te halen?

Om de 64-bit unieke identificatie van de DS1990A op te halen, integreert u zowel hardware als software met een microcontroller of een computer.Dit uitgebreide proces omvat verschillende stappen en componenten, die elk bijdragen aan de succesvolle identificatie en communicatie met het Ibutton -apparaat.

Het maken van stabiele verbindingen is vereist voor toegang tot de unieke code van de ibutton.Maxim biedt verschillende adapters om deze interface te vergemakkelijken.Onder deze is de DS9490R USB -adapter een populaire keuze.Het fungeert als een brug tussen de Ibutton en de host -pc, waardoor nauwkeurige gegevensoverdracht en ontvangst wordt gewaarborgd.

Effectieve communicatie met de DS1990A vereist specifieke softwaretools.De OneWireviewer -software, de juiste Maxim Driver en de Java Runtime Environment (JRE), die moeten worden geïnstalleerd om de software goed te laten werken op de meeste Windows -systemen.

Wanneer u met een microcontroller werkt, moet u precieze besturingscode schrijven die zich houdt aan het 1-draads communicatieprotocol dat door de Ibutton wordt gebruikt.Platforms zoals Arduino, Raspberry Pi of ESP8266 zijn in staat om de 64-bit identificatiecode te lezen met behulp van specifieke bibliotheken die zijn ontworpen om 1-draads communicatie te beheren.

Veelgestelde vragen [FAQ]

1. Hoe communiceert DS1990A?

De DS1990A gebruikt het 1-draads protocol, een seriële communicatiemethode waarmee meerdere apparaten naast een enkele bus kunnen bestaan.Deze techniek is kosteneffectief en minimaliseert de complexiteit.De eenvoud van een enkele-draadbus die zowel gegevens als kloksignalen draagt, kan de bedradingcomplexiteit verminderen.Deze opstelling bespaart ruimte in ingebedde systemen, een aspect dat wordt gewaardeerd in precieze en compacte ontwerpen.

2. Wat is de code van de ibutton?

De Ibutton -code bestaat uit een familiecode, een serienummer en een controlesom.

Familiecode: de twee meest rechtse cijfers (01) geven de Ibutton Family Code aan.

Checksum: de twee linkse cijfers (90) fungeren als een controlesom en verifiëren het serienummer en de gezinscode.

Uniek serienummer: de middelste reeks (00001BF2743A) is het unieke serienummer van de iButton.

3. Hoe werkt Ibutton?

Een ibutton werkt door zijn roestvrijstalen behuizing, die dient als een interface met een datacontact (het ‘deksel’) en een grondcontact (de ‘basis’).Deze behuizing, verbonden met een interne siliciumchip, vergemakkelijkt betrouwbare en duurzame verbindingen bij interactie met lezers of andere apparaten.De roestvrijstalen behuizing biedt fysieke duurzaamheid, waardoor de iButton geschikt is voor harde omgevingen of mobiele applicaties, waar zowel veerkracht als prestaties elk verschil kunnen maken.

4. Hoe kan ik communiceren met de DS1990A met behulp van een microcontroller?

Interface met de DS1990A via een microcontroller vereist een begrip van het 1-draads protocol en geschikte softwarebibliotheken.De single-wire aard van het protocol zorgt voor eenvoudige verbindingsinstellingen, waardoor de installatie- en onderhoudsproblemen worden verminderd.Consistente en nauwkeurige gegevenstransacties zorgen ervoor dat de microcontroller gegevens correct leest en schrijft naar de DS1990A, een proces dat kan worden gebruikt in applicaties die een betrouwbare en precieze gegevensverwerking vereisen.
