Op 2024/10/29 106

Uitgebreid overzicht van de RV-8803-C7 real-time klokmodule

De RV-8803-C7-32.768KHz-3ppm-TA-QC-module is een betrouwbare realtime klok die is ontworpen voor een verscheidenheid aan toepassingen.Dit artikel onderzoekt zijn belangrijkste functies, toepassingen en specificaties en benadrukt hoe het aan uw timingbehoeften kan voldoen in verschillende elektronische apparaten.

Catalogus

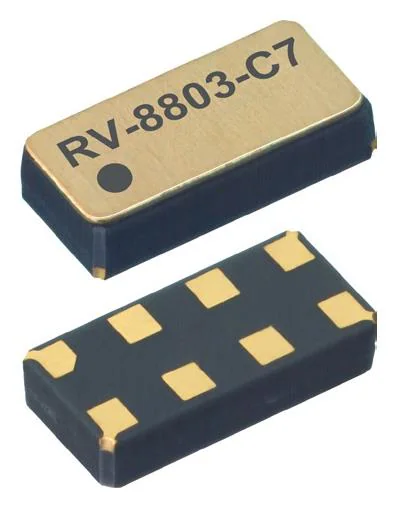

Overzicht van de RV-8803-C7-32.768KHz-3ppm-TA-QC-module

De RV-8803-C7-32.768KHZ-3ppm-TA-QC is een real-time klokmodule voor het oppervlak dat is ontworpen voor automotive-toepassingen.Het beschikt over een alarmfunctie, sprongjaarondersteuning en RAM voor gegevensopslag.Deze klok/kalendermodule werkt in een breed temperatuurbereik van -40 ° C tot 85 ° C en biedt een hoge precisie met een frequentie van 32,768 kHz en een stabiliteit van 3 ppm.De RV-8803 wordt aangedreven door een spanningsvoorraad variërend van 1,5 V tot 5,5 V en verbruikt minimaal vermogen met een tijdwaarnemingsstroom van 350NA bij 3V.

Belangrijkste kenmerken van de RV-8803 realtime klok

Alarmfunctie

De RV-8803 wordt geleverd met een ingebouwde alarmfunctie, zodat u specifieke tijden kunt instellen voor meldingen.Deze functie is vooral handig in apparaten waar tijdige meldingen nodig zijn, waardoor systemen op schema worden gepland zonder handmatige interventie.

Leapjaarondersteuning

Deze module bevat sprongjaarondersteuning en zorgt ervoor dat de tijdwaardering nauwkeurig blijft, zelfs gedurende jaren met een extra dag.Deze functie houdt de datum nauwkeurig gedurende lange periodes, wat essentieel is voor toepassingen die continue, ononderbroken timing vereisen.

RAM voor gegevensopslag

Met ingebouwde RAM biedt de RV-8803 ruimte voor het opslaan van gegevens direct in de module.Deze opslag is nuttig voor toepassingen die kleine hoeveelheden gegevens moeten bewaren dicht bij de tijdwaarnemingcomponent, waardoor snellere toegang en minder afhankelijkheid van externe geheugenbronnen mogelijk is.

Breed bedrijfstemperatuurbereik

Deze module werkt betrouwbaar over een breed temperatuurbereik, van -40 ° C tot 85 ° C.Deze flexibiliteit maakt het een betrouwbare keuze voor omgevingen die extreme temperatuur ondervinden, waardoor consistente prestaties worden gezorgd, hetzij in koude of warme omstandigheden.

Hoge precisiefrequentie van 32.768 kHz

Werk met een frequentie van 32.768 kHz, de RV-8803 levert een zeer nauwkeurige timing en helpt het een vast, nauwkeurig kloksignaal te behouden.Deze functie is essentieel voor apparaten die betrouwbaar tijdbeheer nodig hebben gedurende langere periodes.

Laag stroomverbruik

Ontworpen voor efficiëntie, de RV-8803 verbruikt minimaal vermogen, met een tijdwaarnemingsstroom zo laag als 350NA bij 3V.Deze eis met lage stroom maakt het ideaal voor batterijbewerkte apparaten of toepassingen waarbij energiebesparing een prioriteit is.

I2C -interface voor communicatie

De module bevat een I2C -interface, waardoor soepele communicatie met andere componenten in een systeem mogelijk is.Deze opstelling maakt het eenvoudiger om de RV-8803 te integreren in grotere systemen, waardoor het verbindingsproces voor effectieve gegevensuitwisseling wordt vereenvoudigd.

ROHS3 -naleving

In totaal ROHS3, deze module voldoet aan moderne milieunormen, waardoor het een milieuvriendelijkere keuze is.Deze naleving zorgt ervoor dat de RV-8803 zich hecht aan richtlijnen die gericht zijn op het verminderen van gevaarlijke stoffen, ter ondersteuning van duurzame praktijken in elektronische ontwerpen.

Toepassingen voor de RV-8803-C7-module

Primaire toepassingen

• Auto -systemen

In automotive-systemen dient de RV-8803-C7 als een betrouwbare klok, nuttig in componenten zoals dashboardklokken en datalogging-apparaten.De nauwkeurigheid en het brede temperatuurbereik maken het goed geschikt voor de eisen van auto-omgevingen.

• Industriële automatisering

Deze module is een sterke optie voor industriële automatisering, waarbij de nauwkeurigheid en betrouwbaarheid van de timing nodig zijn voor synchronisatieprocessen.De duurzaamheid tussen temperaturen zorgt ervoor dat het consistent werkt, zelfs in industriële omgevingen.

• IoT -apparaten

IoT -apparaten vereisen vaak nauwkeurige timing voor gegevensoverdracht en coördinatie.De RV-8803-C7 biedt dit en helpt IoT-apparaten om taken soepel te beheren en ervoor te zorgen dat consistente prestaties binnen netwerken worden gewaarborgd.

• draagbare elektronica

Het lage stroomverbruik van deze module maakt het ideaal voor draagbare elektronica, die afhankelijk zijn van minimale energieverbruik om de levensduur van de batterij te verlengen.Het compacte ontwerp past ook bij kleine apparaten, waar de ruimte beperkt is.

Secundaire toepassingen

• Medische hulpmiddelen

Medische hulpmiddelen, met name draagbare, profiteren van de betrouwbare tijdwaarneming van de RV-8803-C7 en het gebruik van laag vermogen.De stabiliteit ervan zorgt ervoor dat medische hulpmiddelen consistent presteren, wat essentieel is voor op timing gebaseerde medische functies.

• Consumentenelektronica

De module kan verschillende consumentenelektronica verbeteren en een nauwkeurige tijdwaarneming en energie -efficiëntie bieden.Het compacte, betrouwbare ontwerp helpt de prestaties te stimuleren in apparaten zoals smart home -systemen en digitale apparaten.

• Smart Home -apparaten

In Smart Home -apparaten is nauwkeurige timing nodig voor taken zoals geplande bewerkingen en gesynchroniseerde functies.De RV-8803-C7 biedt deze timingprecisie, waardoor het geschikt is voor slimme systemen die afhankelijk zijn van betrouwbare schema's.

Specifieke moduletoepassingen voor RV-8803

Voertuigvolgsystemen

De RV-8803 is goed geschikt voor voertuigvolgingssystemen, waar precieze tijdwaarneming nodig is om gebeurtenissen nauwkeurig te registreren.Door het gebruik met lage stroom en hoge nauwkeurigheid kan het consistente trackinginformatie behouden, wat essentieel is voor betrouwbare records en monitoring.

Gegevensloggers

Deze module wordt vaak gebruikt in gegevensloggers, waar het tijdstempel opgenomen gegevens helpt.Door een stabiele tijdreferentie te geven, zorgt de RV-8803 ervoor dat verzamelde gegevenspunten nauwkeurig worden vastgelegd, wat nuttig is voor analyse in toepassingen zoals milieumonitoring of industriële systemen.

Apparaten op batterijen

Met zijn lage stroomverbruik is de RV-8803 ideaal voor apparaten op batterijen.Het efficiënte ontwerp helpt de levensduur van de batterij te besparen, waardoor het geschikt is voor toepassingen die gedurende lange periodes moeten werken zonder frequente batterijwisselingen, zoals externe sensoren of draagbare technologie.

Timingcircuits

De RV-8803 wordt ook vaak gebruikt in timingcircuits die gestage, betrouwbare kloksignalen vereisen.De precieze frequentie en het vermogen om een ​​nauwkeurige timing te behouden, maken het een betrouwbare keuze voor circuits die andere componenten aandrijven, waardoor de soepele werking van timingafhankelijke processen wordt gewaarborgd.

Referentieontwerpen met RV-8803

Automotive dashboard klok

De RV-8803 is ideaal voor gebruik in automotive dashboardklokken, waar nauwkeurige tijdwaarneming en een laag stroomverbruik nodig zijn.Het vermogen om te functioneren over een breed temperatuurbereik zorgt ervoor dat de klok betrouwbaar blijft in verschillende rijomstandigheden, waardoor een precieze tijdweergave wordt geleverd zonder frequente aanpassingen.

Industriële automatisering timingcontroller

In industriële automatisering is de timingnauwkeurigheid van cruciaal belang voor het coördineren van machines en processen.De RV-8803 biedt een stabiele timingbron die automatiseringscontrollers helpt gesynchroniseerde bewerkingen te handhaven, waardoor het geschikt is voor het beheren van taken die met specifieke intervallen moeten plaatsvinden.

Wearable Fitness Tracker

Voor draagbare fitnesstrackers is een laag stroomverbruik essentieel om de levensduur van de batterij te verlengen.De efficiëntie en compacte grootte van de RV-8803 maken het goed geschikt voor het volgen van tijd en het opnemen van gebruikersactiviteiten, waardoor nauwkeurige gegevens worden gewaarborgd terwijl het stroomgebruik wordt geminimaliseerd.

IoT Sensor Node

IoT-sensorknooppunten werken vaak op beperkte stroombronnen, waardoor de RV-8803 een geschikte keuze is voor tijdwaarneming in deze toepassingen.Door de precieze tijdwaardering kunnen IoT -apparaten nauwkeurig gegevensverzamelingsintervallen beheren, waardoor sensoren tijdige informatie vastleggen voor analyse.

Alternatieve onderdelen voor RV-8803-C7-32.768KHz-3ppm-TA-QC

•RV-3028-C7

• RV-3049-C7

• RV-3029-C2

• RV-1805-C3

Technische specificaties voor RV-8803-C7-32.768KHz-3ppm-TA-QC

Type	Parameter
Factory doorlooptijd	2 weken
Montagetype	Oppervlaktemontage
Pakket / kast	8-WCDFN
Bedrijfstemperatuur	-40 ° C ~ 85 ° C TA
Verpakking	Tape & Reel (TR)
Serie	Automotive, AEC-Q200
Onderdeelstatus	Actief
Vochtgevoeligheidsniveau (MSL)	1 (onbeperkt)
Type	Klok/kalender
Eindafwerking	Gold Flash (AU)
Spanning - levering	1.5V ~ 5.5V
Piekrefllowtemperatuur (° C)	260
Time@peak reflow temperatuur-max (s)	40
Interface	I2C
Tijdformaat	HH: MM
Datumformaat	YY-MM-DD-DD
Huidige - Tijdwaarneming (Max)	350NA @ 3V
Functies	Alarm, sprongjaar, ram
ROHS -status	ROHS3 -compatibel

Conclusie

De RV-8803-C7-32.768KHz-3ppm-TA-QC real-time klokmodule biedt uitstekende nauwkeurigheid, minimaal stroomgebruik en een breed scala aan toepassingen in automotive, industriële, IoT- en draagbare technologie.De geavanceerde functies en betrouwbare prestaties maken het een essentieel onderdeel voor het maken van precieze tijdwaardensystemen in verschillende elektronische apparaten.

Veelgestelde vragen [FAQ]

1. Wat is het spanningsbereik voor het voeden van de RV-8803 realtime klokmodule?

De RV-8803-module werkt met een spanningsvoorraad die varieert van 1,5 V tot 5,5 V.Met deze flexibiliteit kan het gemakkelijk worden geïntegreerd in verschillende systemen, waardoor verschillende stroomvereisten kunnen worden nageleefd.

2. Kan de RV-8803 de berekeningen van het sprongjaar verwerken?

Ja, de RV-8803 is ontworpen met sprongjaarondersteuning, waardoor het het hele jaar door nauwkeurige datum- en tijdberekeningen handhaaft.Deze functie zorgt ervoor dat de klok betrouwbaar blijft, zelfs in jaren met een extra dag.

3. Hoeveel stroom gebruikt de RV-8803 tijdens tijdwaarneming?

Tijdens tijdwaarnemers heeft de RV-8803 een maximaal stroomverbruik van 350NA bij 3V.Deze eis met lage stroom maakt het een uitstekende keuze voor toepassingen waarbij energie-efficiëntie belangrijk is, zoals op batterijen bewerkte apparaten.

4. Volg de RV-8803-module aan ROHS-normen?

Ja, de RV-8803 realtime klokmodule voldoet aan ROHS3-compliance, wat betekent dat het zich houdt aan voorschriften gericht op het verminderen van gevaarlijke stoffen in elektronica.Deze naleving ondersteunt milieuvriendelijke praktijken in productie en gebruik.
