Volledig overzicht van de ENC28J60 Ethernet -controller

De ENC28J60 Ethernet -controller is een eenvoudige manier om apparaten te verbinden met Ethernet -netwerken en biedt compatibiliteit met systemen met behulp van een SPI -interface.Dit artikel behandelt alles wat u moet weten over de functies, instellingen en gemeenschappelijke applicaties, waardoor netwerkintegratie duidelijk en toegankelijk is.

Catalogus

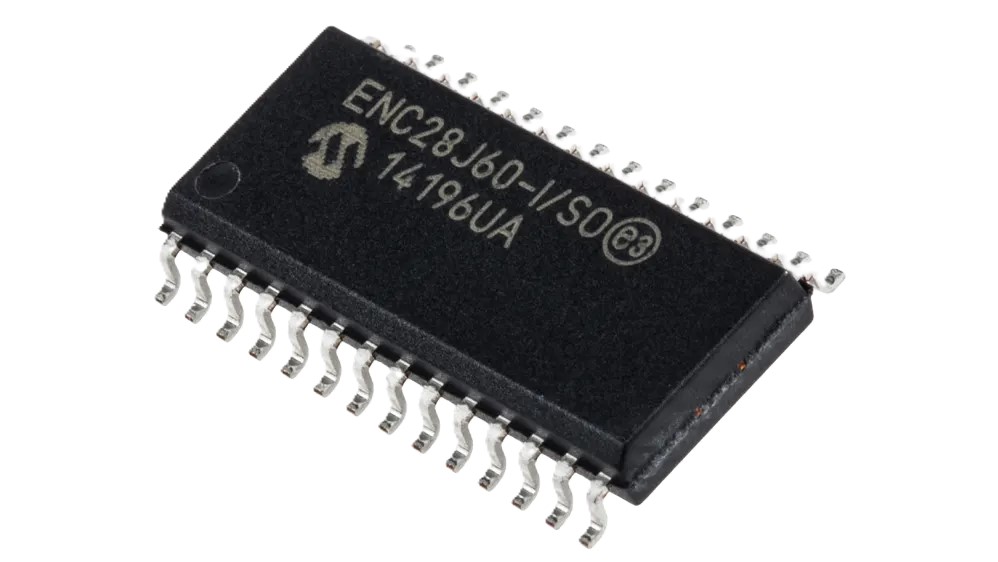

Inleiding tot de ENC28J60 Ethernet -controller

De Enc28J60 is een Ethernet -controller die is ontworpen om communicatie te verwerken voor systemen die zijn uitgerust met een seriële perifere interface (SPI).Als een zelfstandige controller dient het als een brug tussen een apparaat en een Ethernet-netwerk, waardoor gegevenswisselingen eenvoudig worden.Deze controller voldoet aan IEEE 802.3 -normen, wat betekent dat het is ontworpen om naadloos in standaardnetwerksystemen te passen en tegelijkertijd een betrouwbare gegevensoverdracht te waarborgen.Met ingebouwde pakketfiltering beheert het inkomende data efficiënt, zodat u zich kunt concentreren op apparaatfunctionaliteit in plaats van netwerkbeheer.Het gestroomlijnde ontwerp maakt de ENC28J60 een solide keuze voor Ethernet-toepassingen die minimale overhead en hoge compatibiliteit vereisen met SPI-compatibele controllers.

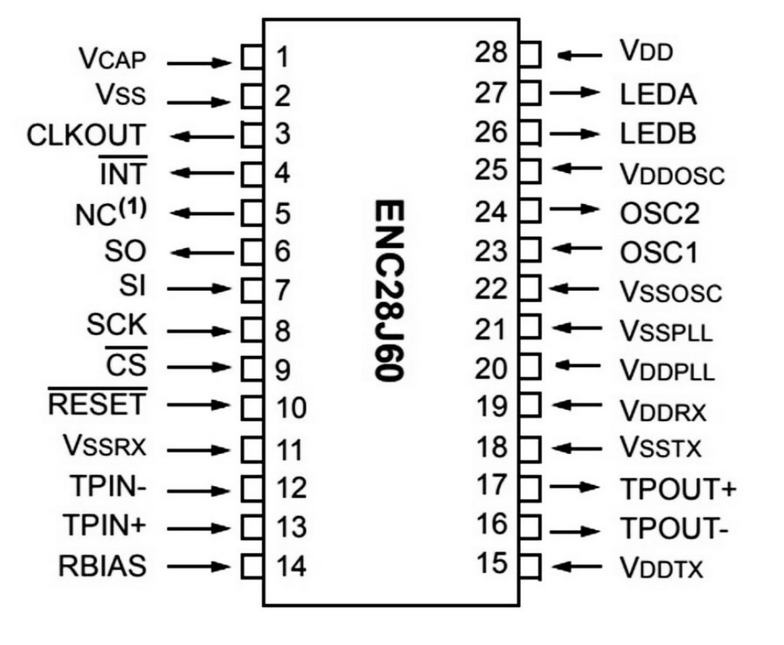

Enc28J60 Pin Layout Overzicht

Enc28J60 gedetailleerd CAD -model

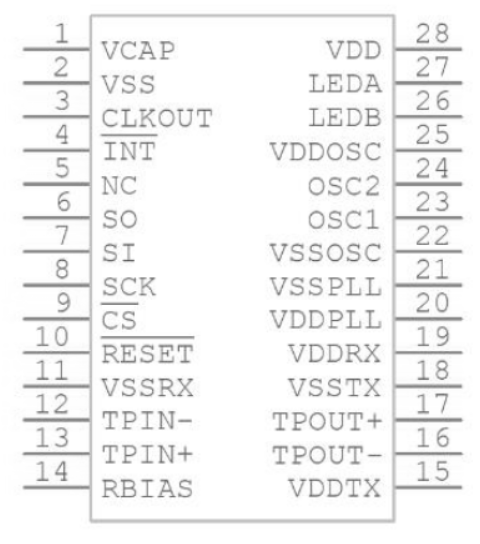

Enc28J60 -symbool

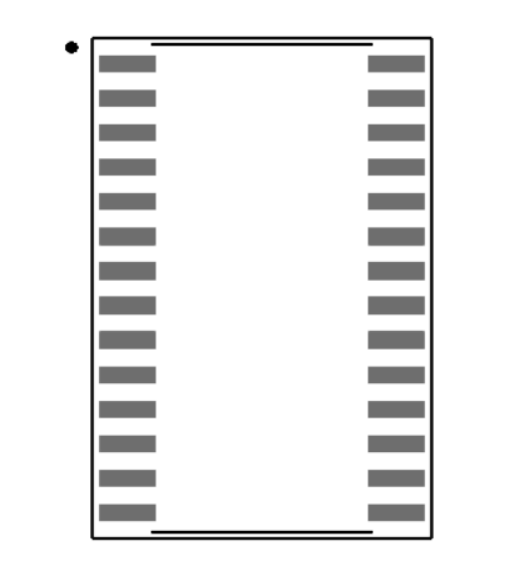

Enc28J60 voetafdruk

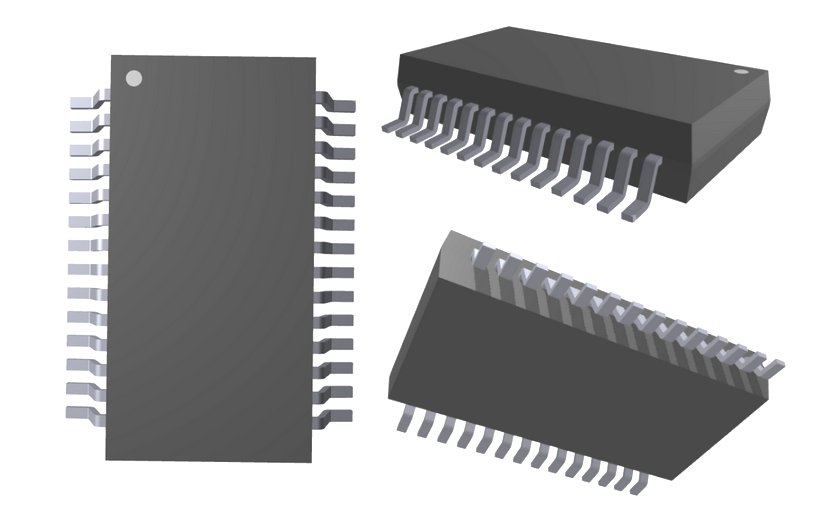

Enc28J60 3D -model

Technische specificaties en functies

Technische specificaties, attributen, parameters en vergelijkbare onderdelen voor de microchip -technologie Enc28J60/SS.

Type	Parameter
Factory doorlooptijd	6 weken
Inzetten	Oppervlaktemontage
Pakket / kast	28-SSOP (0,209, 5,30 mm breedte)
Aantal pinnen	28
Gewicht	2.26799g
Bedrijfstemperatuur	0 ° C ~ 70 ° C
Verpakking	Buis
Gepubliceerd	2004
JESD-609 Code	E3
Onderdeelstatus	Actief
Vochtgevoeligheidsniveau (MSL)	1 (onbeperkt)
Aantal beëindigingen	28
Eindafwerking	Mat tin (sn) - gegloeid
Spanning - levering	3.1V ~ 3.6V
Eindpositie	Dual
Eindvorm	Meulvleugel
Piekrefllowtemperatuur (° C)	260
Voedingsspanning	3.3V
Eindpunt	0,65 mm
Time@peak reflow temperatuur-max (s)	40
Basisonderdeelnummer	Enc28J60
Functie	Controleur
Bedrijfsvoorzieningspanning	3.3V
Interface	Spi
Nominale voedingsstroom	180 mA
Klokfrequentie	25MHz
Huidige - levering	160 mA
Gegevenssnelheid	10 Mbps
Protocol	Ethernet
Grensschaal	Nee
Low Power Mode	Ja
Aantal zendontvangers	1
Aantal serieel I/OS	1
Normen	10 basis-t phy
Hoogte	1,75 mm
Lengte	10,2 mm
Breedte	5,3 mm
Bereik SVHC	Geen SVHC
Stralingsharding	Nee
ROHS -status	ROHS3 -compatibel
Leid gratis	Leid gratis

Belangrijkste functionele kenmerken van Enc28J60

Meerdere interruptbronnen

De ENC28J60 bevat zes interruptbronnen die helpen bij het detecteren van specifieke netwerkgebeurtenissen of voorwaarden.Met een enkele interrupt -uitvoerpen maakt deze instelling het gemakkelijker om meerdere taken tegelijkertijd aan te kunnen door de controller op de hoogte te stellen wanneer een bepaalde gebeurtenis plaatsvindt.U kunt snel reageren op gebeurtenissen en zorgen voor een soepeler en efficiëntere werking.

25 MHz klokvereiste

Het apparaat vereist een 25 MHz -klokinvoer, die een stabiele timingbron biedt voor netwerkcommunicatie.Deze klok zorgt voor betrouwbare gegevensverwerking, waarbij stabiele communicatiesnelheden worden gehandhaafd die een reeks netwerksnelheden ondersteunen.

Programmeerbare klokuitgangspen

Met een programmeerbare klokuitgangspin kunt u een specifieke kloksnelheid instellen om andere componenten in uw systeem te synchroniseren.Deze flexibiliteit kan vooral nuttig zijn in complexe systemen waar meerdere apparaten synchroon moeten werken.

Bedrijfsspanningsbereik

Met een bedrijfsspanning tussen 3,1V en 3,6 V (meestal 3,3 V), is de ENC28J60 compatibel met veel standaard vermogensbronnen.Dit spanningsbereik biedt voldoende flexibiliteit om het apparaat in verschillende ontwerpen te integreren zonder belangrijke aanpassingen aan uw stroomopstelling nodig te hebben.

5V -tolerante ingangen

De ENC28J60 heeft ingangen die tot 5V verdragen, waardoor het gemakkelijker is om verbinding te maken met systemen die hogere spanningen gebruiken.Deze compatibiliteit met verschillende spanningsniveaus vermindert de behoefte aan extra componenten om de ingangsspanning aan te passen, waardoor uw opstelling wordt vereenvoudigd.

Temperatuurbereik

De Enc28J60 ondersteunt een temperatuurbereik van -40 ° C tot +85 ° C voor industrieel gebruik en 0 ° C tot +70 ° C voor commerciële toepassingen.Dit brede temperatuurbereik maakt het apparaat geschikt voor zowel robuuste industriële omgevingen als standaard commerciële opstellingen, waardoor betrouwbare prestaties in verschillende omstandigheden worden gewaarborgd.

Meerdere pakketopties

De ENC28J60 beschikbaar in 28-pins SPDIP-, SSOP-, SOIC- en QFN-pakketten, biedt opties voor verschillende bordlay-outs en ontwerpbehoeften.Of u nu een kleinere voetafdruk nodig hebt of de voorkeur geeft aan een specifieke pin -lay -out, u kunt een pakket kiezen dat aan uw vereisten past, waardoor integratie in uw projecten gemakkelijker en flexibeler wordt.

Vergelijkbare onderdelen met matching -specificaties

Onderdeelnummer	Enc28J60-SS	Enc28J60T-SS
Fabrikant	Microchip -technologie	Microchip -technologie
Pakket / kast	28-SSOP (0,209, 5,30 mm breedte)	28-SSOP (0,209, 5,30 mm breedte)
Aantal pinnen	28	28
Gegevenssnelheid	10 Mbps	10 Mbps
Voedingsspanning	3.3 V	3.3 V
Spanning - levering	3.1V ~ 3.6V	3.1V ~ 3.6V
Bedrijfstemperatuur	0 ° C ~ 70 ° C	0 ° C ~ 70 ° C
Protocol	Ethernet	Ethernet
Eindpositie	Dual	Dual

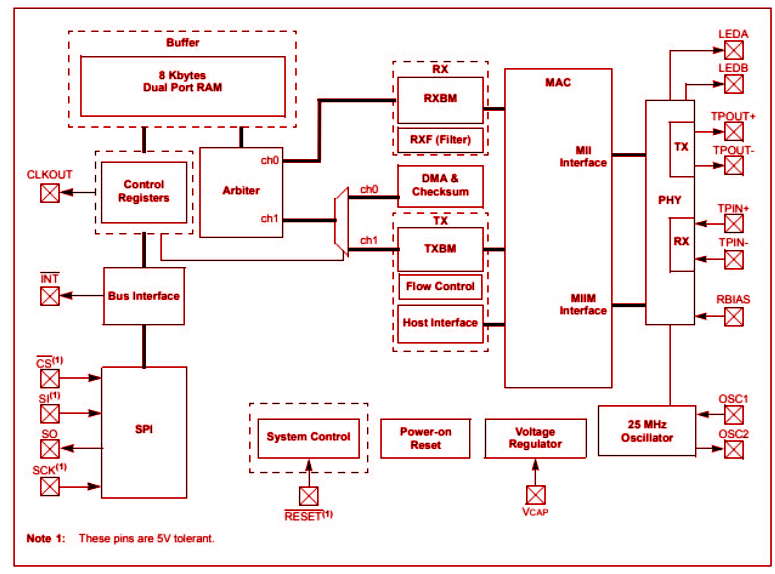

SPI -interface

De SPI -interface fungeert als de communicatiekoppeling tussen de ENC28J60 en de hoofdcontroller.Met deze link kan de controller opdrachten verzenden en gegevens ontvangen van het Ethernet -netwerk via de ENC28J60.De SPI -verbinding zorgt voor snelle en betrouwbare gegevensuitwisseling, waardoor het eenvoudig is om netwerkbewerkingen zonder vertragingen te beheren.

Controlegisters

Besturingsregisters bieden een middel om verschillende aspecten van de Enc28J60 te controleren en te beheren.Deze registers bevatten configuratie -instellingen en statusindicatoren, waardoor u de mogelijkheid hebt om te bepalen hoe de Enc28J60 -gegevens verwerken.Door deze registers aan te passen, kunt u de prestaties van het apparaat verfijnen om beter te voldoen aan de behoeften van uw applicatie.

Dual-Port RAM-buffer

De Dual-Port RAM-buffer is waar gegevenspakketten tijdelijk worden opgeslagen, waardoor zowel ontvangen als uitgaande gegevens in de rij staan ​​voordat ze worden verwerkt of verzonden.Deze buffer zorgt ervoor dat de ENC28J60 meerdere datapakketten tegelijk kan verwerken, waardoor de netwerkcommunicatie soepel blijft en de kans op vertragingen vermindert.

Arbiter voor RAM -toegang

De Arbiter beheert toegang tot de RAM -buffer, waarbij verzoeken van de DMA worden gealinanceerd, functies verzenden en ontvangen.Door deze verzoeken efficiënt te beheren, voorkomt de arbiter conflicten en zorgt hij ervoor dat elk deel van de Enc28J60 toegang heeft tot de gegevens die het nodig heeft zonder interferentie, ter ondersteuning van een gestage gegevensstroom binnen het apparaat.

Businterface

De businterface is verantwoordelijk voor het interpreteren van de opdrachten en gegevens die binnenkomen via de SPI -interface.Dit deel van de ENC28J60 leest en decodeert de instructies van de hoofdcontroller, waardoor het apparaat werkt zoals verwacht en elke taak correct uitvoert.

Mac (medium toegangscontrole) module

De MAC -module is waar de Ethernet -communicatiefuncties van het apparaat plaatsvinden.Deze module houdt zich aan de IEEE 802.3 -standaard, wat betekent dat het taken behandelt zoals adressering en netwerktoegang op een manier die compatibel is met de meeste Ethernet -systemen.De MAC -module beheert de werkelijke gegevensoverdracht, waardoor de Enc28J60 -functie soepel binnen elk Ethernet -netwerk wordt geholpen.

Phy (fysieke laag) module

De PHY -module is de component die digitale gegevens omzet in de analoge signalen die nodig zijn voor Ethernet -communicatie over fysieke kabels.Deze module codeert en decodeert de signalen die door het netwerk reizen, waardoor gegevens kunnen worden verzonden en ontvangen op de Twisted-Pair-interface die vaak wordt gebruikt in Ethernet-opstellingen.De PHY -module zorgt ervoor dat gegevens op betrouwbare wijze tussen het apparaat en het netwerk beweegt.

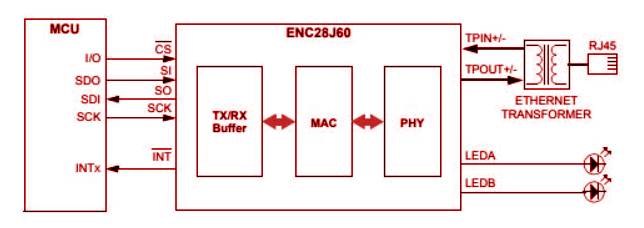

Enc28J60 Standard Application Circuit

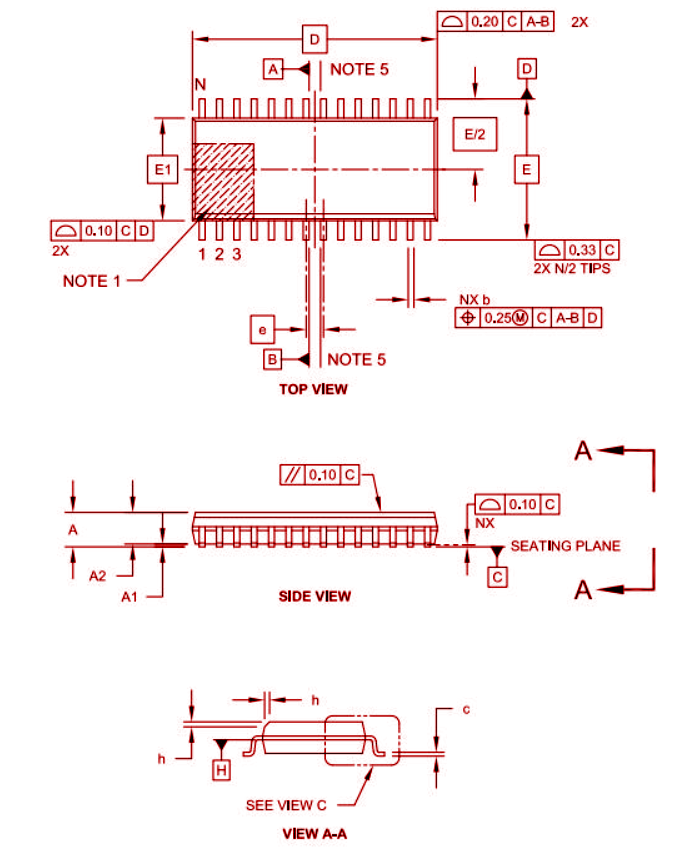

Enc28J60 verpakkingsinformatie

Over microchip -technologie

Microchip Technology Incorporated biedt een reeks ingebedde besturingsoplossingen die bekend staan ​​om hun aanpassingsvermogen en gebruiksgemak.Het bedrijf biedt ontwikkelingstools die ontwerpprocessen vereenvoudigen en een breed scala aan producten die passen bij verschillende applicatiebehoeften.Het doel van Microchip is om ontwikkelaars te helpen effectieve ontwerpen te creëren die de ontwikkelingskosten en -tijd minimaliseren, waardoor een niveau van eenvoud aan complexe taken wordt toegevoegd.Met de robuuste productportfolio van Microchip kunnen ontwikkelaars zich richten op het bereiken van hun ontwerpdoelen, vertrouwen in de betrouwbaarheid en ondersteuning van het bedrijf.

Datasheet PDF

Enc28J60-SS-datasheet:

Enc28J60-SS.PDF

Enc28J60T-SS-datasheet:

Enc28j60t-ss.pdf
