CD4017be CMOS Counter uitgelegd: functies, functionaliteit en gebruik

De CD4017BE-teller is een veelzijdig CMOS-gebaseerd geïntegreerd circuit dat veel wordt gebruikt in digitale systemen voor het tellen en sequencing-taken.Met 10 uitgangen en robuuste bedieningsfuncties, waaronder een Schmitt -trigger op zijn klokinvoer, zorgt het voor precieze pulsvorming en stabiele systeemprestaties.Vaak aangetroffen in toepassingen, variërend van digitale displays tot frequentiedividers, maakt het betrouwbare en efficiënte ontwerp van de CD4017be het een waardevolle component in moderne elektronica.Dit artikel graaft in zijn belangrijkste functies, pin -configuraties en praktische toepassingen en biedt visies op zijn betekenis in verschillende technologische innovaties.

Catalogus

Begrijpen CD4017be teller

De CD4017B is een op CMOS gebaseerd geïntegreerd circuit dat is ontworpen voor een reeks tellings- en sequentiebehoeften.Het beschikt over 10 uitgangen en CP-, CR- en INH-invoerterminals, waardoor het goed geschikt is voor diverse digitale systemen.Met een Schmitt -trigger op zijn klokinvoer, beheert het pulsvorming, waarbij verschillende kloksignaalovergangen worden aangepast.Deze mogelijkheid is vereist voor systemen waarbij pulsprecisie dynamisch is om fouten te voorkomen en de nauwkeurigheid te behouden.

Een lage klokuitschakelingssignaal stelt het in staat om tellingen te verhogen en deze door te geven aan de decoderingsput wanneer de klok vordert.Ingenieurs waarderen zijn betrouwbaarheid voor het creëren van stabiele systemen.Het bekwame overgangsbeheer illustreert zijn rol in de hedendaagse elektronica.Op grote schaal gebruikt in digitale displays en sequentietaken, benadrukt het de betekenis van elke puls.

Wanneer geïntegreerd in praktische instellingen, vermindert de pulsvorming van de teller de systeemcomplexiteit - wat een geavanceerd ontwerp wordt gewaardeerd voor functionaliteit en betrouwbaarheid.Bovendien schittert de CD4017 in innovatieve toepassingen voor traditionele tellende rollen ook in innovatieve toepassingen die precisie en flexibiliteit vereisen.

Vervanging en equivalent

• CD4017BPWR

• SN74HC4020N

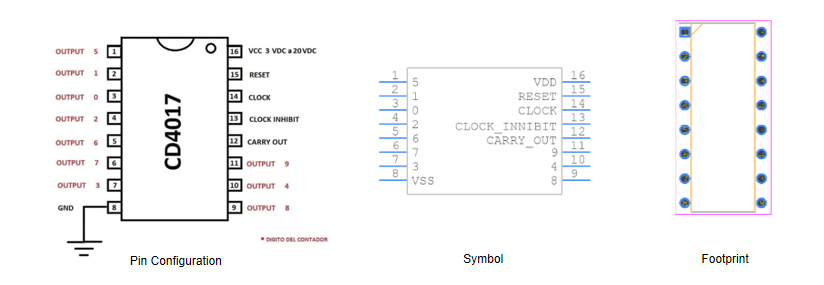

CD4017be symbool, voetafdruk en pin -configuratie

Pinnen die verantwoordelijk zijn voor het tellen van uitgangen, geïdentificeerd als Q0-Q9 (pins 1-7, 9-11), leveren sleutelsignalen maar zijn niet opeenvolgend georganiseerd.Ontwerpers verbinden deze uitgangen vaak met LED's of andere indicatoren en bieden realtime feedback in verschillende toepassingen.Circuitdiagrammen moeten worden geraadpleegd om een ​​correcte connectiviteit te garanderen.Om complicaties te voorkomen, moeten de uitgangen binnen hun grenzen worden gehandhaafd.

Stroom- en grondverbindingen

• Pin 8 dient als de VSS/grond, linkend naar de grond van het circuit en fungeert als een actieve referentie voor spanningsniveaus.Een stabiele grondverbinding vermindert potentiële ruis in digitale circuits.

• Pin 16, gelabeld als VDD/VCC, fungeert als de voedingspin, meestal verbonden met een +5V -bron.Het plaatsen van een ontkoppelingscondensator in de buurt van deze pen stabiliseert het vermogen, waardoor spanningsschommelingen worden verminderd.Deze maatregel helpt bij het handhaven van de stabiliteit, waardoor grillig chipgedrag wordt voorkomen.

Controle- en managementpennen

• Pin 12, bekend als Carry Out, stijgt hoog na fietsen van 1 tot 10, wat een uitvoeringssignaal oplevert.Het vergemakkelijkt trapsgewijze cascade in bewerkingen die tellingen vereisen dan 10.

• Klok inschakelen, toegewezen aan pin 13, stopt de telling wanneer het hoog is en de bewerking pauzeert.Deze functie is waardevol in synchronisatie met externe gebeurtenissen.

• De klokpen, geïdentificeerd als pin 14, drijft het telproces aan en bevordert de telling met elke positieve puls.Verbindingen worden meestal gemaakt met externe timers of microcontrollers, dominant voor de noodzaak van precieze timingcontrole in digitale circuits.

• Pin 15 is de reset -pin, die de telvolgorde opnieuw initialiseert tot 1. Precisie bij timing De resetbewerking zorgt ervoor dat de sequentie als gewenst begint, gebruikt in geautomatiseerde systemen.

CD4017be technische parameters

Productkenmerk	Attribuutwaarde
Fabrikant	Texas Instrumenten
Pakket / Geval	PDIP-16
Verpakking	Buis
Technologie	CMO's
ROHS Status	Niet-ROHS Meewerkend
Graaf Tarief	5.5MHz
Werkzaam Voedingsspanning	3v ~ 18V
Werkzaam Temperatuur	-55 ° C ~ 125 ° C
Montage Stijl	Door Gat
Het tellen Methode	Synchroon
Nummer bits	10-bit
Nummer van beëindiging	16
Product Type	Balie ICS

CD4017be -functies

Evenwichtige uitvoerprestaties

De CD4017BE vertoont een evenwichtige uitvoerprestaties en levert een gestage werking in zijn tien uitgangsstaten.Dit uniforme gedrag past op taken met ingewikkelde sequencing -eisen, inclusief display -systemen en LED -achtervolgers.

Bescherming tegen statische en flexibele werking

Ontworpen voor veerkracht, is het apparaat bestand tegen statische ontlading, waardoor de levensduur en betrouwbaarheid in verschillende omgevingen wordt verbeterd.Het kan zonder kloksignaal werken, waarbij logische toestanden in statische instellingen worden gehandhaafd.Deze flexibiliteit blijkt nuttig wanneer energiebesparing wordt benadrukt of signaalvoorvallen zeldzaam zijn.

Minimaal stroomgebruik

De low power-trekking maakt de CD4017 geschikt voor gadgets op batterijen.Het presteert goed over verschillende spanningsbereiken (3V-15V), waardoor het aanpasbaar is voor alles, van draagbare apparaten tot grotere systemen.

Reset mechanisme

Met een resetmechanisme kan het apparaat snel terugkeren naar een bekende staat, waardoor het oplossen van problemen wordt vergemakkelijkt en de stabiele bewerking wordt ondersteund.In opeenvolgende logische toepassingen, waarbij timingprecisie en staatsretentiematerie, is deze functie voordelig.

Veelzijdigheid van frequentieafdeling

De CD4017 wordt uitblinkt in frequentiedivisie, het beheer van diverse inputpulsen om tien verschillende uitgangsfrequenties te produceren.De veelzijdigheid wordt gewaardeerd in digitale klokken en tegenontwerpen.Het benutten van deze functies vereist een inzichtelijk circuitontwerp om de prestaties te optimaliseren, om aan specifieke behoeften te voldoen en tegelijkertijd potentiële toepassingsuitdagingen te overwegen.

Operationeel mechanisme

De CD4017BE reageert op klokpulsen door zijn CLK -pin, waarbij elke pulsafvoerpinnen opeenvolgend activeren, waardoor een cyclus van repetitief tellen ontstaat.Dit proces is vooral geschikt voor toepassingen zoals frequentiedivisie en sequentietelling, waarbij ordelijke progressie wordt gewaardeerd.

Klokpulsinteractie

Klokpulsen begeleiden de CD4017BE, waarbij een duidelijke volgorde ontsteekt.Elke pulsovergangen naar de daaropvolgende uitgangspen, een cyclische bewerking die centraal staat in toepassingen zoals LED -besturing of getimede signaalgeneratie.Dit ritme weerspiegelt de ingewikkeldheden van timing in praktische scenario's.

Toepassing in frequentiedivisie

De CD4017BE -segmenten klokpulsen met finesse en veranderen een hogere frequentie in een zachtere.Het wordt vereiste bij het maken van specifieke kloksignalen voor verschillende digitale circuits.In geavanceerde systemen vergemakkelijkt deze synchronisatie een soepele werking, waardoor een serene, ritmische cadans van klokinvoer produceert.

Reeks tellen en de relevantie ervan

Sequention Tellen vindt zijn plaats binnen talloze bewerkingen.De CD4017BE orkestreert processen die een precieze timing eisen, en harmoniserende activiteiten zoals verkeerssystemen waar Flow afhankelijk is van tijdige intervallen.In automatisering coördineert het elegant activering van machines, waardoor efficiëntie wordt geweven in een industrieel ritme.

Diverse toepassingen van de CD4017be

Computertoepassingen

De CD4017 be beheert invoerpulsen in apparaten zoals toetsenborden en muizen, waardoor de gebruikersinterface wordt verbeterd door een precieze gegevensinvoer en interactie te waarborgen.Tellers geïmplementeerd in deze apparaten stimuleren de responsiviteit, een serieus aspect in domeinen dat een hoge precisie en snelheid vereist, zoals gaming of grafisch ontwerp.

Instrumentatie gebruikt

In de wereld van instrumentatie helpt de CD4017be bij het meten van aspecten zoals gewicht en het monitoren van chemische titratieprocessen.Het beheert meerdere fasen voor verfijnde sensorwaarden, wat leidt tot precieze metingen in laboratoria.Deze nauwkeurigheid versterkt niet alleen de betrouwbaarheid van de gegevens, maar voedt ook innovatieve onderzoeksmethoden die naar de toekomst kijken.

Elektronica -regeling

Wanneer ingebed in elektronische systemen, houdt de CD4017BE toezicht op de operationele stroom en timing, waardoor de functionaliteit in apparaten zoals DVD -spelers of AC -systemen wordt verbeterd.Zorgen voor optimale planningshulpmiddelen bij de ontwikkeling van energie-efficiënte oplossingen, het verminderen van stroomgebruik en het verlengen van de levensduur van het apparaat, dat voldoet aan de groeiende vraag naar duurzaamheid.

Vooruitgaven in gegevensverwerking

Het gebruik van de CD4017BE bij gegevensverwerking schudt de transmissie -nauwkeurigheid en verwerkingssnelheden aan.De bijdrage aan systeemefficiëntie en stabiliteit is duidelijk in netwerkapparatuur, waar consistente gegevensstroom dominant is.Door nauwkeurige signaalverwerking mogelijk te maken, ondersteunt het naadloze communicatie en vermindert het risico's van gegevensverlies of corruptie.

Industriële automatisering

In industriële omgevingen houdt de CD4017BE een scherp oog op signalen voor machines, een ultieme factor voor het beheersen van precieze bewegingen en hoeken.Deze toepassing verbetert geautomatiseerde assemblagelijnen, waarbij exacte positionering de productiviteit en uniformiteit verhoogt.Het opent deuren voor geavanceerde automatiseringstechnieken, het bevorderen van innovatieve productiemethoden en het verhogen van het industriële concurrentievermogen.

Voors en nadelen

PROS

De teller vertoont opmerkelijk aanpassingsvermogen en werkt efficiënt over een breed temperatuurbereik van -40 ℃ tot 125 ℃.Het ontwerp omvat antistatische bescherming, het verbeteren van de betrouwbaarheid in gevoelige contexten.Ingenieurs waarderen de verscheidenheid aan beschikbare pakketopties - SOP14, TSSOP14 en DIP14 - waardoor naadloze integratie in meerdere circuitontwerpen mogelijk is.

De Johnson Counter -architectuur vergemakkelijkt hoge telsnelheden en blijkt behoorlijk gunstig te zijn in digitale systemen die worden gebruikt in applicaties zoals timers en sequencers.Deze architectuur wordt meestal gewaardeerd om de complexiteit van ingewikkelde timingmechanismen in elektronische ontwerpen te verlichten.

Nadelen

Hoewel ze talloze voordelen bieden, komt de teller met bepaalde beperkingen.Het mist een dynamische verversingsmogelijkheden en eist dat het door klok gecontroleerd bit-bit verfrissend, wat de prestaties kan beïnvloeden onder specifieke omstandigheden.De afwezigheid van een zelf-resetmechanisme vereist handmatige interventie of externe circuits om te resetten, waardoor lagen complicaties aan sommige ontwerpen worden toegevoegd.

Bovendien is het bereik van de teller beperkt tot 10, waardoor aanvullende tellers nodig zijn voor bredere reeksen, die uitdagingen kunnen vormen in systemen met uitgebreide telbehoeften.Hoewel beoefenaars vaak hun toevlucht nemen tot het trappen van meerdere tellers om dit te overwinnen, kan dit leiden tot een verhoogde complexiteit.

Veelgestelde vragen [FAQ]

1. Waar wordt CD4017 voor gebruikt?

De CD4017 wordt blinkt uit in het beheren van taken met lage bereik, het effectief hanteren van tellingen van 0 tot 10. Als een Johnson 10-fasen decennium teller, vereenvoudigt het het circuitontwerp, waardoor het aantrekkelijk is vanwege het vermogen om de complexiteit te verminderen en de ruimte te behouden-factoren die bijdragen-factoren die bijdragen-factoren die bijdragen-factoren die bijdragen-factoren die bijdragen aan de ruimte die bijdragen-enorm om efficiëntie te ontwerpen.

2. Wat is het ingangssignaaltype van de CD4017BE -teller?

De teller accepteert verschillende decimale digitale signalen.Specifiek, kloksignalen, reset signalen en klokuitschakelen signalen.Deze veelzijdigheid zorgt voor precieze controle en timing in diverse digitale toepassingen, waardoor het geschikt is voor ingewikkelde taken die nauwkeurigheid vereisen.

3. Wat is een Johnson Decade Teller?

Een Johnson-teller werkt met behulp van een 5-bit opstelling bestaande uit D-flip-flops en vormt een cyclisch decenniumteller.Deze structuur zorgt voor betrouwbare outputverschuivingen en voorspelbare sequenties en biedt substantiële voordelen in complexe sequentiële logische circuits.

4. Wat is het bedrijfstemperatuurbereik van CD4017BE?

Functionerend over een breed temperatuurbereik van -55 ° C tot 125 ° C, vertoont de CD4017be aanzienlijk aanpassingsvermogen.Deze veerkracht vergroot zijn prestaties in verschillende omgevingen, waaronder de barre omstandigheden die vaak worden aangetroffen in industriële omgevingen.

5. Wat is de resetmethode van CD4017be -teller?

Met een asynchrone resetmechanisme wordt elke actieve uitgang snel gewist wanneer het reset -signaal laag wordt.Deze mogelijkheid zorgt voor snelle herinitialisatie, waardoor de systeemrespons en betrouwbaarheid bij steeds veranderende toepassingen wordt verbeterd.
