De verschillen opsplitsen: TMC5160 versus TMC2209 Stepper -stuurprogramma's

De TMC2209 is ontworpen om ultra-silent prestaties te leveren voor tweefasige stappenmotoren.Deze Motor Driver IC wordt gekozen voor toepassingen waar de bedrijfsruis moet worden geminimaliseerd.Ondertussen is de TMC5160 een krachtpatser onder stepper motorcontrollers en bestuurder IC's, met geavanceerde seriële communicatie -interfaces.Dit artikel onthult de contrasten tussen de TMC5160 en de TMC2209, exploratie bevat een grondige beoordeling van hun pinouts, gedetailleerde accounts van hun functies, toepassingen en hun naadloze integratie met andere componenten.

Catalogus

Overzicht van TMC5160 en TMC2209

De TMC2209, bekend om zijn uitstekende stille operatie, is ontworpen voor tweefasige stappenmotoren.Het is achterwaarts compatibel met eerdere stuurprogramma's zoals de TMC2208, waardoor moeiteloze upgrades mogelijk zijn.Het primaire kenmerk van de TMC2209 is het vermogen om stil te functioneren, waardoor het ideaal is voor toepassingen, het minimaliseren van ruis, inclusief 3D -printers en CNC -machines in desktop.De daarentegen, de TMC5160 Schijnt als een robuuste stappenmotorcontroller die wordt herkend voor zijn seriële communicatiemogelijkheden.Deze functie zorgt voor zeer geavanceerde motorbesturing, ter ondersteuning van meer complexe en verfijnde bewerkingen.Een opmerkelijk kenmerk van de TMC5160 is de veelzijdige ramp -generator, die automatische doelpositionering mogelijk maakt.Deze integratie vermindert de behoefte aan handmatige kalibratie en fijne aanpassingen aanzienlijk, waardoor de workflowefficiëntie wordt verbeterd.

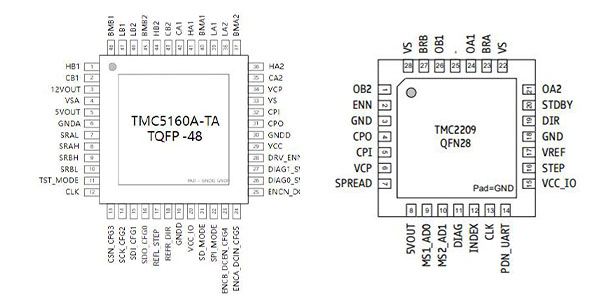

Pinout van TMC5160 en TMC2209

Kenmerken van TMC5160 en TMC2209

TMC5160 -functie en voordeel

De TMC5160 is ontworpen voor tweefasige stappenmotoren met spoelstromen die zich uitstrekken van 1A tot enkele tientallen AMP's, waardoor het aanpasbaar is voor een veelvoud van toepassingen.Belangrijkste attributen zijn Motion Controller met een Sixpoint-helling, Step/DIR-interface met micro-STEP-interpolatie en bedrijfsspanning variërend tussen 8-60V DC.De SPI- en UART -interfaces bieden flexibele connectiviteitsopties.Bovendien verhogen de encoderinterface en de ingangen van dubbele referentieschakelaars de precisie.De TMC5160 ondersteunt een resolutie van 256 micro-stappen per volledige stap, waardoor naadloze beweging en zorgvuldige controle wordt gewaarborgd.

StealthChop2-technologie vergemakkelijkt ultra-quiet-operaties.Dit kenmerk wordt gewaardeerd in omgevingen waar de minimalisatie van ruis de werk, het spel of de therapie diepgaand beïnvloedt.Bovendien maximaliseren geavanceerde technieken voor belastingbeheersing zoals DCSTEP, StallGuard2 en Coolstep de prestaties onder fluctuerende omstandigheden.De opname van passief remmen, een uitgebreid beveiligingssysteem en compacte verpakking (TQFP48 of QFN) verbetert verder zijn robuuste en aanpasbare ontwerp.Deze functies maken de TMC5160 geschikt voor een breed spectrum van precisiegerichte toepassingen, van industriële automatisering tot krachtige 3D-printen.

TMC2209 Feature & Benefit

De TMC2209 richt zich op tweefasige stappenmotoren met een piekstroom van maximaal 2,8A (2A RMS).Het past bij minder veeleisende toepassingen in vergelijking met de TMC5160.Ondanks de lagere huidige capaciteit, omvatten opmerkelijke functies de stappen/DIR-interface met configureerbare micro-stappen (8, 16, 32 of 64), gladheid door microplyer-interpolatie die 256 micro-stappen en StealthChop2-technologie voor stille werking waarborgen.

Het werkt binnen een spanningsbereik van 4,75-29V DC.Interne zintweerstanden vereenvoudigen het ontwerp door de noodzaak voor extra componenten te elimineren.Passief remmen en freewheeling worden aangevuld met energiebesparende standby-functies die worden gebruikt bij het verkleinen van het totale stroomverbruik.De IC heeft ook uitgebreide bescherming en diagnostiek, waardoor betrouwbaarheid en duurzaamheid wordt gewaarborgd.De compacte vorm, met een grote warmteslak, biedt effectief thermisch beheer, waardoor het geschikt is voor ruimtegebonden en thermisch gevoelige toepassingen.

Empirische gegevens afgeleid van desktop 3D -printers onderstrepen de vaardigheid van de TMC2209 in het verminderen van het energieverbruik terwijl de prestaties worden gehandhaafd.Dit toont zijn geschiktheid voor thuis- en kleinere kantooromgevingen, waar energie -efficiëntie in toenemende mate voorrang heeft.Een interessant perspectief is dat systemen met TMC2209 -stuurprogramma's consistent niet alleen de operationele ruis vertonen, maar ook verbeterde levensduur als gevolg van verminderde thermische stam, waarbij een balans wordt weerspiegeld tussen prestaties en duurzaamheid.

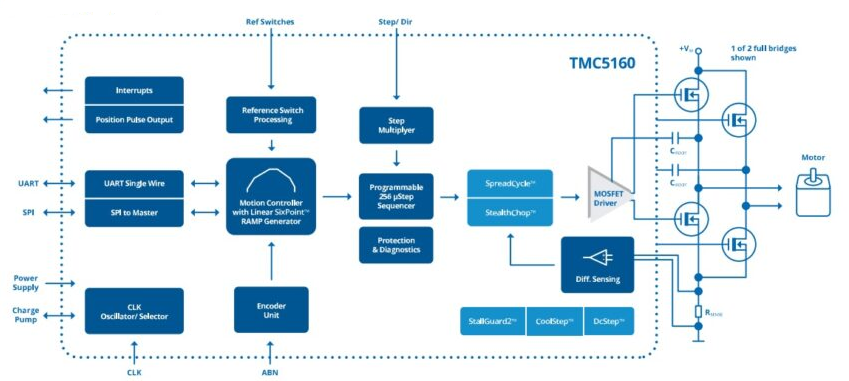

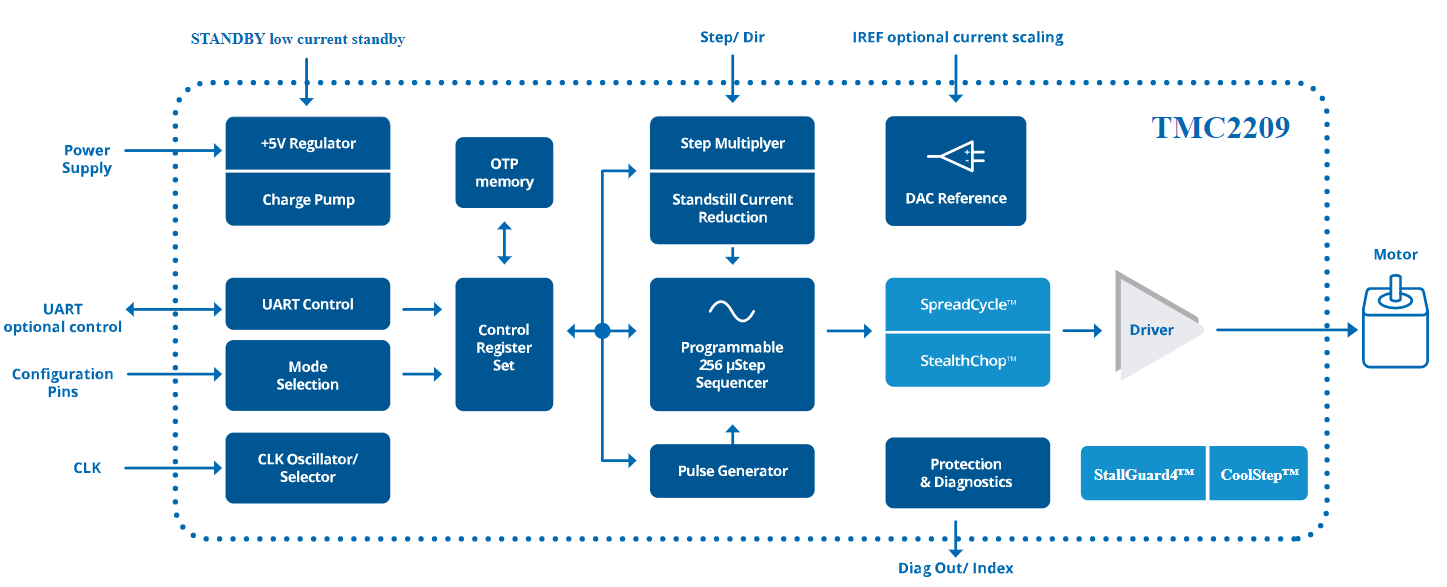

Blokdiagram van TMC5160 en TMC2209

De TMC5160 blinkt uit in het leveren van uitgebreide oplossingen voor bewegingscontrole met robuuste externe MOSFET-stuurprogramma's en de huidige huidige regelgeving.Dergelijke attributen maken het goed geschikt voor een breed spectrum van toepassingen, variërend van systemen met batterijen tot hoogstroom ingebedde oplossingen.Door doelposities te interpreteren, automatiseert de TMC5160 motorbeweging en bevat een reeks geavanceerde functies die zorgen voor een efficiënte, precieze en stille motorische werking.Ter vergelijking: de TMC2209 is opmerkelijk in scenario's die maximaal 2A motorstroom per spoel vereisen.Het maakt gebruik van SpreadCycle en StealthChop2 om de motorprestaties te optimaliseren, motorgeluid te verminderen en stand -by vermogensdissipatie te minimaliseren.Deze efficiëntie resulteert in kortere ontwerpcycli en meer concurrerende productontwikkelingstijdlijnen.

Toepassing van TMC5160 en TMC2209

TMC5160 -applicatie

In robotica, waar high-performance mogelijkheden de ruggengraat bieden voor complexe, gecoördineerde bewegingen, blijkt de TMC5160 geweldig voor geautomatiseerde taken.De zorgvuldige controle die het biedt, zorgt ervoor dat robotica naadloos werkt.Industriële drives profiteren sterk van de TMC5160, omdat het de motorregeling beheert met minimale ruis en uitzonderlijke betrouwbaarheid, het stimuleren van efficiëntie en operationele productiviteit voor textiel- en naaimachines, de TMC5160 levert ongeëvenaarde precisie, waarvoor consistente en defectvrije outputs worden gewaarborgd.Deze consistentie verhoogt de productkwaliteit en snelheid, wat goed is in de zeer concurrerende textielindustrie.Verpakkingsmachines vereisen een soepele bewegingscontrole om de integriteit van verpakte goederen te handhaven.De TMC5160 biedt deze soepelheid, waarmee productkwaliteit tijdens de verpakking wordt beschermd.

In Lab Automation Systems garandeert de precieze motorbesturingstermijn van de TMC5160 nauwkeurige en herhaalbare resultaten, die belangrijk zijn voor onderzoeksbetrouwbaarheid.Snelle 3D-printers, afhankelijk van snelheid en nauwkeurigheid om gedetailleerde prototypes en eindproducten snel te maken, vinden de TMC5160 een onschatbare component.De aangeboden precisie ondersteunt de effectiviteit van deze geavanceerde machines.Vloeibare handlingsystemen in zowel laboratorium- als industriële omgevingen maken gebruik van de TMC5160 voor precieze vloeistofcontrole.Velden zoals farmaceutische producten en biochemische analyse zijn van toepassing op dergelijke zeer nauwkeurige toepassingen.

Medische hulpmiddelen profiteren van de betrouwbare prestaties van de TMC5160 en lage elektromagnetische interferentie voor patiëntveiligheid en apparaateffectiviteit.Kantoorautomatiseringsapparaten zien hun functionaliteit versterkt vanwege de rustige werking en precieze controle van de TMC5160, waardoor een handiger werkruimte ontstaat.CCTV -systemen, geldautomaten en pompen en kleppen maken allemaal gebruik van de TMC5160, wat resulteert in verbeterde toezicht duidelijkheid, betrouwbaarheid van financiële transacties en efficiënt vloeistofbeheer.Elk van deze toepassingen demonstreert het uitgebreide hulpprogramma van de TMC5160.

TMC2209 -applicatie

De TMC2209 is vervaardigd voor naadloze integratie en verhoogde efficiëntie, waardoor het een ideale keuze is voor systeemupgrades en nieuwe ontwerpen op verschillende velden.In 3D -printers transformeren het lage stroomverbruik en de stille operatie door de operationele kosten te verlagen en geluidsvervuiling te minimaliseren.Automatiseringsapparatuur voor kantoor en thuis profiteert enorm van de eenvoudige implementatie en betrouwbaarheid van de TMC2209, wat bijdraagt ​​aan het gemak en de functionaliteit van dagelijkse activiteiten.Textielmachines die de TMC2209 gebruiken, bereiken een grotere operationele efficiëntie en worden geconfronteerd met minder onderhoudsproblemen, wat leidt tot consistent hoge productkwaliteit.

CCTV -systemen wonen van de rustige werking van de TMC2209, die wordt gebruikt in instellingen waar achtergrondgeluid kan interfereren met audiocariteit.ATMS gebruiken de TMC2209 om soepele en betrouwbare prestaties te garanderen, wat geweldig is voor veilige en efficiënte financiële transacties.HVAC-systemen gebruiken voor binnenluchtkwaliteit en -comfort, profiteren van de energie-efficiënte en rustige motorische controle van de TMC2209, waardoor het milieucomfort wordt verbeterd.Op batterijen bewerkte apparatuur wordt verbeteringen in zowel levensduur als efficiëntie gezien dankzij het lage energieverbruik van de TMC2209, waardoor de bruikbaarheid en duurzaamheid van draagbare apparaten worden vergroot.

Toepassingscircuit van TMC5160 en TMC2209

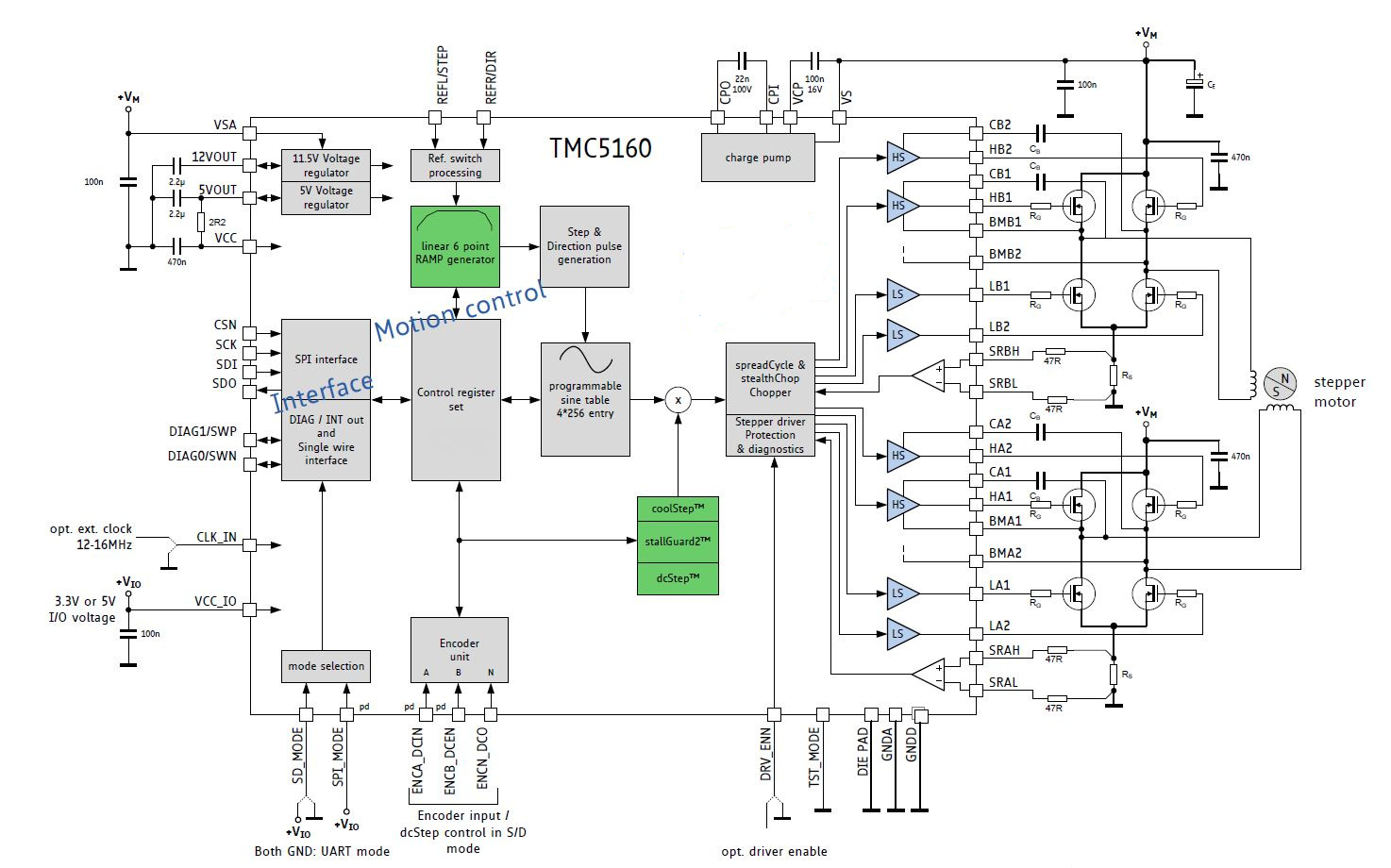

TMC5160 Application Circuit

De TMC5160 integreert de logica van de motorbesturing, waardoor de noodzaak van externe software -betrokkenheid wordt geëlimineerd.Dit zelfredzame ontwerp heeft een zespunts-ramp-generator, die de motorprestaties verbetert.Functies zoals Stealthchop, DCSTEP, CoolStep en Stallguard2 bieden veelzijdige en efficiënte motorregeling.De TMC5160 ondersteunt hogere spanningen en motorstromen, die beter presteren dan voorgangers zoals de families TMC2100, TMC2130 en TMC5130.Deze ontwikkelingen maken de TMC5160 goed geschikt voor veeleisende toepassingen, waar precieze controle en aanpassingsvermogen nodig zijn.Industrieën zoals robotica en CNC -machines profiteren met name van deze mogelijkheden.StealthChop-technologie zorgt voor geluidsvrije werking in instellingen waar Whisper-Quiet-functioneren een noodzaak is.Praktisch gebruik laat zien dat de integratie van stallguard2 mechanische overbelastingen op betrouwbare wijze kan voorspellen, waardoor schade wordt voorkomen en de motorlevens wordt verlengd.

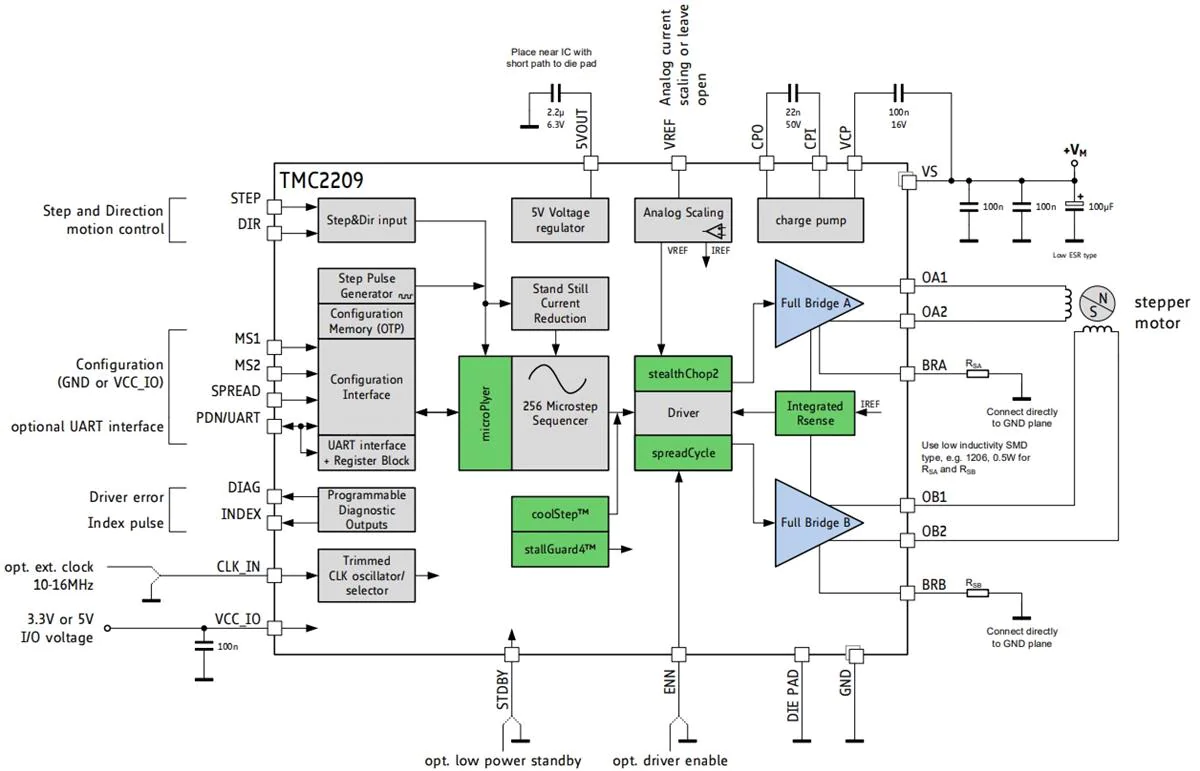

TMC2209 Toepassingscircuit

De TMC2209, met zijn beperkte controlepinnen, prioriteit geeft aan eenvoud en efficiëntie.Ondanks het eenvoudige ontwerp biedt het configureerbare micro-step-resoluties (8, 16, 32 of 64) om aan verschillende precisie-eisen te voldoen.TMC2209 bekend om hoge precisie, energie -efficiëntie, betrouwbaarheid en soepele werking, is een kenmerk van Trinamic -producten.Hier maken efficiënt energiebeheer en lage warmte -dissipatie de TMC2209 ideaal voor toepassingen waar energiebesparing en betrouwbaarheid vereist zijn.3D -printtoepassingen profiteren bijvoorbeeld van verminderde trillingen en ruis, het verbeteren van de printkwaliteit.Anderen vinden dat zijn energie -efficiëntie de levensduur en stabiliteit van hun apparaten verhoogt.

Conclusie

De TMC2209 maakt gebruik van de UART -interface en biedt verbeterde controle over motorbewerkingen.De TMC5160, verbonden via SPI, breidt extra functionaliteiten uit die vergelijkbaar zijn met die van de TMC2209, met de toegevoegde robuustheid van SPI -communicatie.Zowel de TMC2209- als de TMC5160 -serie worden erkend voor hun Advanced StealthChop2 -technologie, bekend om het leveren van uitzonderlijke prestaties onder hogere versnellingen.Deze modus is waardevol in toepassingen die stille werking en gladde motorregeling vereisen.

Veelgestelde vragen [FAQ]

1. Wat is de TMC2209?

De TMC2209 is een ultra-silent motorrijder Integrated Circuit (IC) dat gespecialiseerd is in het minimaliseren van ruis en trillingen in stappenmotoren.Het hoge efficiëntie maakt het ideaal voor omgevingen die een stille en soepele werking eisen, zoals 3D-printers en machines met een hoog nauwkeurige.

2. Wat is een TMC5160?

De TMC5160 is een krachtige stappenmotorcontroller die bekend staat om het aanbieden van geavanceerde motorbesturingsmogelijkheden.Het kan hoge stromen beheren en is uitgerust met meerdere motorbesturingsfuncties.Dit maakt het een go-to-oplossing voor industriële en robotica-toepassingen die robuuste prestaties vereisen.

3. Wat is volledig binnen de TMC5160?

De TMC5160 omvat alle stepper motorbesturing en logische componenten, die een vereenvoudigd systeemontwerp bieden.Het beschikt over geïntegreerde huidige controle, bewegingscontroller -mogelijkheden en een verscheidenheid aan diagnostische functionaliteiten, allemaal geconsolideerd in een enkele chip.

4. Wat zijn de unieke verbeteringen van de TMC5160's die door zijn ingeschakeld?

De unieke verbeteringen van de TMC5160 komen voort uit zijn System-on-Chip (SOC) -integratie, die meerdere functionaliteiten combineert binnen een enkele chip.Deze integratie verhoogt de prestaties en maakt geavanceerde diagnostiek, efficiënt energiebeheer en verbeterde bewegingscontrole -precisie mogelijk.

5. Wat is de meest kritische instelling op de TMC2209?

De meest invloedrijke setting op de TMC2209 is de micro-STAP-resolutie.Het aanpassen van deze instelling heeft invloed op de gladheid en nauwkeurigheid van de motor van de motor.Het verfijnen van deze parameter maakt een nauwkeurige regeling van de positie en snelheid van de motor voor toepassingen mogelijk waarbij hoge details en minimale ruis gewenst zijn.

6. Hoe koel je de SilentStepsticks?

TMC2209: Bevestig een kleine koellichaam aan de bovenste PCB -zijde voor stromen tot 1A rms.Gebruik voor hogere stromen een koelventilator om de extra thermische belasting te verwerken, met betrekking tot de behoeften van de praktijk voor duurzame prestaties.

TMC5160: Zorg voor voldoende luchtcirculatie rond het apparaat voor stromen tot 2A rms.Bij het omgaan met stromingen van meer dan 2a rms, en bij het afkoelen van externe MOSFET's en shuntweerstanden, wordt een koelventilator noodzakelijk.Dit is in overeenstemming met standaardpraktijken in krachtige elektronica om de betrouwbaarheid en een lange levensduur te behouden onder zware operationele eisen.
