AT89S52-24PU Microcontroller: functies en hoe het werkt?

In dit artikel duiken we in de AT89S52-24PU's architectuur, pin-configuratie en speciale functionaliteiten, waarbij we onderzoeken hoe deze elementen combineren om een ​​microcontroller te maken die uitblinkt in verschillende toepassingen.We zullen vervangingsopties en alternatieven onderzoeken, zodat u een uitgebreid begrip krijgt van de plaats van de AT89S52-24PU in het bredere landschap van microcontroller-oplossingen.

Catalogus

1. Wat is de AT89S52-24PU?
2. AT89S52-24PU PIN-configuratie
3. AT89S52-24PU-specificaties
4. AT89S52-24PU-functies
5. Gebruik en impact van AT89S52-24PU
6. 3D-model van AT89S52-24PU
7. Operationeel proces van de AT89S52 Microcontroller

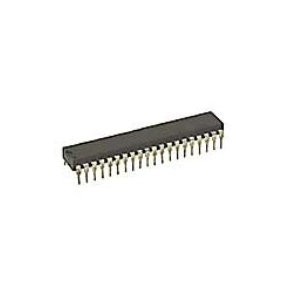

Fig 1 AT89S52-24PU

Wat is de AT89S52-24PU?

De AT89S52-24PU is een veelzijdige 8-bit microcontroller gevierd vanwege zijn efficiëntie en vermogen om te werken bij lage spanningen.Het wordt geleverd met 8K programmeerbaar flash-geheugen in het systeem.Als onderdeel van de 80C51-serie vereenvoudigt het herprogrammering via zijn on-chip flash, in-system programmering (ISP) en traditionele programmeurs.Het statische logische ontwerp maakt klokfrequentie-aanpassingen tot 0 Hz mogelijk, waardoor de flexibiliteit wordt verbeterd met twee stroombesparende modi.

In de inactieve modus, terwijl de CPU pauzeert, gaan perifere functies naadloos door.In power-down modus worden RAM-gegevens behouden en alle functies stoppen totdat een interrupt of hardware-reset wordt geactiveerd.

Vervanging en alternatieven

AT89S52-24PC

STC89C52

AT89S51

AT89C52

AT89S52-24PI

AT89S52-24PU PIN-configuratie

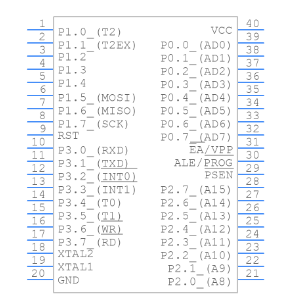

Fig 2 Pin diagram of AT89S52-24PU

De AT89S52-24PU-microcontroller heeft een veelzijdige opstelling met 40 pins, elk ontworpen voor specifieke taken.Deze opstelling helpt bij het verkennen van innovatieve toepassingen in ingebedde systemen.

Voor de soepele werking van de microcontroller is een betrouwbare stroombron belangrijk.Pinnen 40 (VCC) en 20 (GND) hanteren stroom- en grondtaken, die het fundament van zijn prestaties vormen.In de praktijk kan het opnemen van ontkoppelingscondensatoren helpen bij het verminderen van het geluid van de voeding.

Poort 0 (pinnen 32-39): Aangezien zowel een gegevens- als een lagere orde adresbus tijdens het geheugen en de I/O-taken, vereist deze poort een pull-up weerstand wanneer ingesteld als een invoer.

Poort 1 (pennen 1-8): voornamelijk voor I/O-taken, sluit deze poort aan bij verschillende randapparatuur, wat bijdraagt ​​aan het aanpassingsvermogen van de microcontroller.

Poort 2 (pins 21-28): Serving als zowel een hogere-orde adresbus als een algemene I/O-poort, poort 2 is behoefte aan geheugenuitbreiding voorbij de interne limieten.

Poort 3 (pins 10-17): Bekend om zijn multifunctionaliteit, poort 3 behandelt seriële communicatie (RXD, TXD), interrupts (int0, int1) en timercontrole (T0, T1), verrijkende geavanceerde verwerkingsmogelijkheden.

Reset (pin 9): deze pin start de microcontroller opnieuw op met een hoge puls, het opnieuw instellen van alle registers en het instellen van de programmateller op nul.De frequentie en duur van de puls hebben zorgvuldige controle nodig om een ​​betrouwbare werking te garanderen.

Oscillatorpennen (XTAL1, XTAL2 - PINS 18, 19): Integraal voor het genereren van klokken, deze pinnen beïnvloeden de timing en uitvoeringssnelheid.Het kiezen van een geschikte crystal -oscillatorfrequentie vormt prestatieaspecten zoals stroomgebruik en verwerkingssnelheid.

AT89S52-24PU-specificaties

Productkenmerk
Attribuutwaarde
Fabrikant
Microchip
Pakket / kast
PDIP-40
Verpakking
Buis
Lengte
52.58 mm
Breedte
13,97 mm
Hoogte
4,83 mm
Voedingsspanning
4 V ~ 5.5 V
Bedrijfstemperatuur
-40 ° C ~ 85 ° C
Programma -geheugengrootte
8 kb
Gegevensramgrootte
256 B
Aantal I/OS
32 I/O
Interfacetype
Uart
Maximale klokfrequentie
24 MHz
Montagestijl
Door gat
Producttype
8 -bit microcontrollers - MCU

AT89S52-24PU-functies

8-bit CPU en programmeertynamiek

De AT89S52-24PU-microcontroller heeft een dynamische 8-bit CPU.De snelle programmeermogelijkheden ervan verbeteren de operationele efficiëntie in verschillende toepassingen, wat de menselijke wensen voor snelheid en optimalisatie weerspiegelt.

I/O flexibiliteit en flash -geheugen

Uitgerust met 32 ​​programmeerbare I/O -lijnen, biedt het een overvloedige flexibiliteit voor naadloze interface met verschillende apparaten.Het Flash-geheugen ondersteunt online programmeren, waardoor eenvoudigere updates en aanpassingen mogelijk worden, vergelijkbaar met het aanpassen aan steeds veranderende behoeften zonder hardware te vervangen.

Spanning en instructieset

Bedieningsspanningen tussen 4,0 V en 5,5 V passen bij een breed scala aan elektronische omgevingen.De microcontroller komt overeen met de goed beweerde MCS-51-instructieset, gevierd vanwege zijn effectiviteit en betrouwbaarheid in ingebedde systemen.

Frequentie, kracht en efficiëntie

Door volledige statische bewerkingen te ondersteunen van 0 tot 33 MH

Onderbroken, geheugen en timers

Met 8 onderbrekingsbronnen verwerkt de microcontroller complexe toepassingen.Het omvat 256 bytes on-chip RAM en drie 16-bit timers/tellers, die zorgen voor precieze timing en controle, goed voor toepassingen die nauwkeurigheid en betrouwbaarheid nodig hebben.

Energie -optimalisatie en praktisch ontwerp

De opname van slaapmodi optimaliseert het energieverbruik voor apparaten op batterijen, wat bijdraagt ​​aan de levensduur van de uitgebreide batterij, een knipoog naar de neiging tot duurzaamheid.

Veelzijdigheid

Het aanpassingsvermogen van de AT89S52-24PU in evenwicht brengen van het hoofdontwerp en systeembeperking, verbreedt zijn aantrekkingskracht in educatieve, industriële en consumentenelektronica.De microcontroller is een voorbeeld van illustreert doordachte die effectief geschikt is voor verschillende vereisten.

Gebruik en impact van AT89S52-24PU

De AT89S52-24PU-microcontroller wordt uitgebreid gebruikt op verschillende gebieden, waaronder ingebedde besturingssystemen, slimme apparaten en automatiseringstechnologieën.Het beschikt over een flexibele klokfrequentie en online programmeren die zowel updates als onderhoud vereenvoudigt.Het speelt een rol in elektronische timers, automotive -elektronica en gegevensverzamelingssystemen.Embedded systeemcontrollers, elektronische weergavebesturing en communicatie -interfaces profiteren van de functionaliteiten ervan.Het is instrumenteel in verschillende automatiseringsapparatuur.

Gewapend met geïntegreerde timers, levert de AT89S52-24PU een nauwkeurige timing voor toepassingen zoals elektronische timers en Automotive ECU's.Deze precisie is verwant aan hoe dit zorgvuldig systemen aanpast om piekprestaties te bereiken, waardoor de waarde van timing voor efficiëntie en betrouwbaarheid wordt erkend.Binnen zowel thuis- als industriële landschappen wordt de microcontroller gebruikt bij het verzamelen en analyseren van sensorgegevens om ingebedde systemen te beheren.Deze spiegels gebruiken feedback om systemen te verfijnen, de veiligheid te verbeteren en het energieverbruik te optimaliseren.Het vermogen van de microcontroller om displays te beheren en seriële communicatie mogelijk te maken, vergemakkelijkt gladde interfaces.Het organiseert efficiënt robotachtige en assemblagelijnbewerkingen, net als synchroniseren fabrieksmachines voor eersteklas productiviteit en nauwkeurigheid.

3D-model van AT89S52-24PU

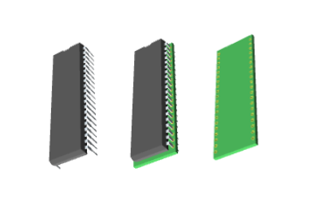

Fig 3 AT89S52-24PU 3D Model

De AT89S52-24PU-microcontroller trekt de aandacht in ingebedde systemen voor zijn veelzijdige 8-bit CPU-mogelijkheden.Het is een nietje in talloze elektronische projecten, vanwege de betrouwbaarheid en een eenvoudige programmeerbaarheid.

Het gebruik van 3D-modellen voor componenten zoals de AT89S52-24PU maakt visualisatie mogelijk voor prototyping.Dit proces helpt bij het minimaliseren van kosten en het vermijden van potentiële assemblagefouten.Met precieze visualisatie kunt u diep ingaan op elk detail van hun ontwerpen, waardoor de nauwkeurigheid en verfijning wordt verbeterd.3D -modellen verhogen de precisie in PCB -ontwerp, optimalisatie van ruimte en gebruik van hulpbronnen.Het onderzoeken van deze modellen kan leiden tot verbeteringen in de productiedoorvoer.Eenmaal geïntegreerd in workflows, zijn deze inzichten het beste voor het ontwikkelen van iteratieve ontwerp.

Uitgerust met 8 kb flash-geheugen en 256 bytes RAM, biedt de AT89S52-24PU solide ondersteuning in verschillende programmeertoepassingen.De veelzijdigheid is een breed scala aan gebruik, met name in automatiserings- en besturingssystemen waar efficiëntie wordt gekoesterd.Moderne elektronica profiteert van scherp energiebeheer.Het lage stroomverbruik van deze microcontroller maakt het een favoriet voor batterij-operatietoepassingen.

Operationeel proces van de AT89S52 microcontroller

Initialisatie- en resetmechanisme

Wanneer de AT89S52 stroom ontvangt, ondergaat het een reeks initialisatiestappen om zich voor te bereiden op een soepele uitvoering van het programma.Het begint met het instellen van de RST -pin hoog om de microcontroller te resetten.Een stabiel resetproces is nodig om te beginnen met een bekende staat en het vermijden van onverwacht gedrag dat de bewerkingen zou kunnen verstoren.

Systeemklokconfiguratie

De systeemklok is geconfigureerd met behulp van een interne oscillator die is aangesloten op een kristal, die de klokfrequentie stabiliseert en ervoor zorgt dat timingprecisie.Besteed zorgvuldig aandacht aan het afstemmen van de specificaties van de Crystal Oscillator met de behoeften van hun applicatie, en streeft naar optimale prestaties.

Programma -uitvoering en geheugenbeheer

De uitvoering van het programma begint met de laadcode en het gebruik van de programmageerkracht om instructies van het geheugen te starten.On-chip RAM- en externe geheugeninterfaces spelen een rol bij het beheer van gegevensopslag.Focus op het balanceren van on-chip en extern geheugengebruik om een ​​grotere efficiëntie en snelheid te bereiken.

Gegevensinvoer en uitvoerafhandeling

De microcontroller beheert vakkundig gegevensinvoer en -uitgangen over verschillende interfaces, waardoor interactie met externe omgevingen wordt vergemakkelijkt.Poorten zijn ontworpen om een ​​veelvoud aan invoer/uitvoerfuncties te ondersteunen.Succesvol integreren met applicaties vereist een doordachte interface -ontwerp, waardoor betrouwbare gegevensverwerking en responsiviteit worden gewaarborgd.

Externe omgevingsinteractie

De AT89S52 maakt effectieve communicatie mogelijk met externe randapparatuur, aanpassing aan veranderingen in het milieu.Deze flexibiliteit past bij toepassingen van industriële automatisering tot consumentenelektronica.Kijk vaak vooruit, rekening houdend met toekomstige integratiepotentialen en schaalbaarheid in de planning.De AT89S52-microcontroller toont flexibiliteit en precisie in diverse operationele contexten, afhankelijk van het afstemmen van de fundamentele opstelling met zowel hardware- als applicatiespecifieke vereisten.

Datasheet PDF

AT89S52-24PU Datasheets:

AT89S52.pdf

Veelgestelde vragen [FAQ]

1. Welke voordelen biedt de AT89S52?

De AT89S52, die het innovatieve niet -vluchtige geheugen van Microchip gebruikt, integreert soepel met de gangbare 80C51 -instructieset.Het ingebouwde flash-geheugen zorgt voor probleemloze updates in het systeem, die tegemoet komen aan de zich ontwikkelende behoeften van iteratieve ontwikkeling en dynamische productaanpassingen.Dit maakt het een belangrijk hulpmiddel om de traditie en moderne functionaliteit in evenwicht te brengen.

2. Hoe wordt de AT89S52 -microcontroller gekarakteriseerd?

Deze microcontroller harmoniseert het gebruik van laag vermogen met een hoog efficiëntie, met 8K bytes flash-geheugen op basis van Atmel's geavanceerde niet-vluchtige technologie.Deze harmonieuze blend maakt het geschikt voor meerdere toepassingen waar efficiëntie en betrouwbaarheid diep resoneren met de verwachtingen van de gebruikers voor prestaties.

3. Wat is het aantal pincodes van de AT89S52 -microcontroller?

Met een set van 40 pins, bevat de microcontroller 32 GPIO-pinnen, verschillende timers, meerdere interrupts, een seriële poort en een on-chip oscillator met ondersteuningscircuits.Dergelijke flexibele pin -architectuur is geschikt voor verschillende ontwerppaden, die aantrekkelijk is voor projecten die stevige interface -oplossingen eisen.

4. Welke rollen kunnen de AT89S52 -microcontroller ondernemen?

Deze microcontroller is aanpasbaar en houdt toezicht op een spectrum van digitale besturingstoepassingen.De operationele modi, bedienend, inactief en power-down, dienen effectief bij het optimaliseren van energieverbruik.Dit is gunstig in batterijafhankelijke apparaten waarbij het verlengen van de levensduur van de batterij zich uitlatend op doelen van stroombeheer.

5. Wat onderscheidt de AT89C52 -microcontroller?

Vanaf de line -up van 8051 biedt de AT89C52 8KB programmeerbaar flash -geheugen en 256 bytes RAM.Het vertoont een opmerkelijke veerkracht, die tot 1000 schrijfcycli doorstaan/wissen, die zijn geschiktheid voor rigoureuze toepassingen verbetert.De duurzaamheid ervan is aantrekkelijk in scenario's op lange termijn waarbij sterke prestaties belang zijn.
