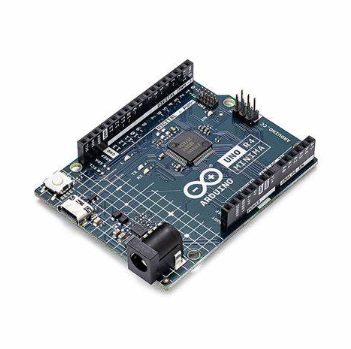

Een uitgebreide gids voor de Arduino Uno R4 Minima

De Arduino UNO R4 Minima is een upgrade van de volgende generatie naar de geliefde Arduino Uno-serie, die de vertrouwde vormfactor combineert met verbeterde prestaties en uitgebreide mogelijkheden.In de kern vervangt dit nieuwe model de traditionele 8-bit AVR-microcontroller door een krachtige 32-bit arm cortex-M4, waardoor meer geheugen en snellere verwerking wordt gebracht om complexe projecten aan te pakken.Met deze stimulans kunt u meer ingewikkelde toepassingen verkennen, vooral in gebieden zoals IoT, robotica en data-intensieve projecten, zonder compatibiliteit op te offeren met het brede scala aan Arduino-schilden en accessoires.De Renesas R7FA4M1AB3CFM#AA0 Microcontroller in het midden van dit bord biedt robuuste functies, waardoor de UNO R4 Minima een veelzijdig hulpmiddel voor u is.Van educatieve tot professionele omgevingen, deze upgrade vertegenwoordigt een naadloze brug tussen klassieke eenvoud en moderne functionaliteit, waardoor nieuwe mogelijkheden in ingebedde elektronica ontgrendelen.

Catalogus

Overzicht van Arduino Uno R4 Minima

De Arduino Uno R4 -minima werkt op een 5V -logisch niveau en synchroniseert moeiteloos met een overvloed aan bestaande Arduino -schilden, waardoor harmonie met eerdere ontwerpen wordt behouden.Deze mogelijkheid biedt een moeiteloze overgang voor degenen die hun creaties willen verbeteren zonder opmerkelijke hardwaremodificaties aan te gaan.Het gemak van integratie stimuleert zowel nieuwe als voortdurende projecten, het bevorderen van innovatie en het stroomlijnen van ontwikkelingsprogressie.

De kracht van het bord kan worden benut door een USB-C-poort, vatjack en vin pin.Dergelijke diverse krachtopties stellen de breedtegraad in staat om te selecteren wat het beste hun projectambities dient.De opname van een moderne USB-C-poort weerspiegelt een bredere verschuiving in technologie, die een betere duurzaamheid en gebruiksgemak biedt in vergelijking met antecedente connectoren.Bovendien navigeert de ingebouwde buck -converter vakkundig hogere ingangsspanningen om een ​​5V -output te stabiliseren, waardoor energie -efficiëntie en apparaatbetrouwbaarheid wordt geoptimaliseerd.

De R7FA4M1AB3CFM#AA0 Microcontroller nodigt u uit om de geavanceerde functies te verkennen, Met een 12-bit analoog-naar-digitale converter (ADC) en aanraakdetectie. Ondersteund door talloze seriële interfaces, maakt het de weg vrij voor ingewikkeld en boeiende projecten.Deze elementen maken een canvas voor personalisatie en vooruitstrevende ontwerpen.Het is geschikt voor een spectrum van inspanningen, Van rudimentaire taken tot ingewikkelde uitdagingen, het presenteren van de Aanpassingsvermogen van dit microcontroller -landschap.

Specificatie	Waarde
Microcontroller -familie	Renesas RA4M1
Kern	ARM Cortex-M4
Kloksnelheid	48MHz
Flash -geheugen	256 kb
RAM	32kb
Aantal I/O -pinnen	81
Werkspanning	1.6V - 5.5V
ADC -kanalen	18 x 14-bit
DAC -kanalen	1 x 8-bit, 2 x 12-bit
Communicatie -interfaces	Canbus, I2C, SPI, UART, USB
Timers/PWM	Ja
Pakket	64-pins LQFP
Bedrijfstemperatuur	-40 ° C tot 105 ° C
Afmetingen	10 mm x 10 mm
Telling	64

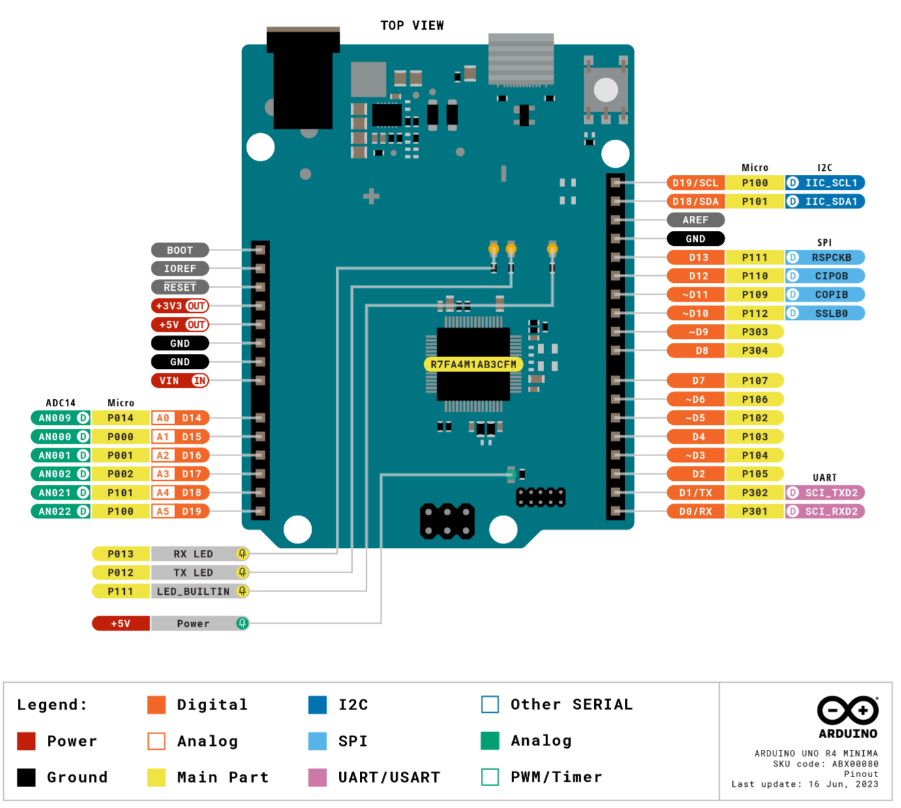

Pin lay -out

Kenmerken van Arduino Uno R4 Minima

Functie	Specificatie
Microcontroller	Renesas r7fa4m1ab3cfm#aa0 (arm cortex-m4)
Werkspanning	5V
Digitale I/O -pinnen	14
Analoge invoerpennen	6
Flash -geheugen	256 kb
SRAM	32 kb
USB -connector	USB-C
Stroomconnector	Vat
Aan boord	Buck Converter

Toepassingen van Arduino Uno R4 Minima

Programmeerprojecten

Met de Arduino UNO R4 Minima kunt u een toegangspoort tot ontdekking tegenkomen, geholpen door een toegankelijke interface en een levendige gemeenschap.Terwijl ze onderdompelen in het leren van de essentie van codering en elektronica, biedt het bord een praktische speeltuin voor het maken van eenvoudige circuits en het automatiseren van ultieme taken.Meestal kunt u aan projecten beginnen, zoals knipperende knipperende patronen of het gebruik van temperatuursensoren, die basisvaardigheden cultiveren die van invloed zijn op het aanpakken van complexe ontwerpen.Dergelijke ondernemingen creëren zinvolle leerervaringen, waardoor experimenteren met digitale en analoge outputs die fictieve kennis en praktische toepassing overbruggen.

Educatieve en STEM -betrokkenheid

In de educatieve wereld blinkt dit bord uit door complexe theorieën meer verteerbaar te maken, waardoor een favoriete tool wordt.Focus op STEM kunt u de Arduino UNO R4 Minima gebruiken om de met elkaar verweven dans tussen software en hardware te illustreren.Classroom -ondernemingen kunnen omvatten het bouwen van rudimentaire weerstations of basisrobots gecodeerd door studenten, het koesteren van een diepgaande greep van sensor- en actuatorinteracties.De introductie van Arduino in het curriculum roept niet alleen studies aan, maar veroorzaakt ook serieuze redenering, waardoor je op dezelfde manier boeiende het grenzeloze potentieel van innovatie en verbeelding ontgrendelen.

IoT -systeemontwikkeling

Tijdens de uitvinding van Internet of Things (IoT) -systemen komt de Arduino UNO R4 minima naar voren als een aanpasbare, economische brug die tastbare apparaten verbindt met digitale landschappen.U kunt het bord gebruiken in prototyping van smart home -gadgets, draagbare technologie en andere onderling verbonden apparaten.Door Bluetooth- of WiFi-modules te integreren, kunt u systemen manifesteren voor realtime omgevingscontrole en monitoring.Het creëren van een slim irrigatiesysteem dat reageert op werkelijke weergegevens, toont bijvoorbeeld de aanleg van het bord in het versterken van efficiëntie en duurzaamheid, waarbij de harmonie van technologie met dagelijks bestaan ​​en inspirerende innovatie in persoonlijke en industriële spectra wordt benadrukt.

Robotische servo -controle

Het gebruik van de Arduino Uno R4 Minima transformeert de manipulatie van robotdiensten in een intuïtieve onderneming voor robotica -liefhebbers.Het biedt een robuuste basis voor het ontwikkelen van robotarmen, zelfgeleide voertuigen en taken die een precieze bewegingscoördinatie eisen.Het bord programmeren om Servo Motors te navigeren, onthult inzichten in bewegingsdynamiek en feedbacksystemen die sleutel tot automatisering, vergelijkbaar met de precisie in industriële robotica.Door actieve betrokkenheid bij servo -besturingsprojecten, kunt u een lonende kans krijgen om abstracte programmeerideeën om te zetten in werkelijke resultaten.

Home Automation

Voor thuisautomatisering dient de Arduino UNO R4 Minima als het ultieme element, waardoor naadloze apparaatinteracties mogelijk zijn.U kunt de mogelijkheden voor het maken van automatiseringsoplossingen voor verlichting, klimaatregelgeving en beveiligingsverbetering binnen huishoudens benutten.Door microcontrollers te combineren met sensoren en actuatoren, overweegt men de harmonieuze integratie van comfort en technologie, waardoor geïsoleerde apparaten worden verenigd in een naadloos slim ecosysteem.Deze implementaties escaleren niet alleen het gemak, maar onder de aandacht brengen van de ingewikkelde fusie van gevestigde en voortschrijdende technologieën om het dagelijks leven te verrijken.

Technische specificaties van Arduino Uno R4 Minima

Categorie	Specificatie
Bord	Naam: Arduino® Uno R4 minima
	SKU: ABX00080
Microcontroller	Renesas RA4M1 (Arm® Cortex®-M4)
USB	USB-C® (programmeerpoort)
Pinnen	Digitale I/O -pins: 14
	Analoge invoerpennen: 6
	DAC: 1
	PWM -pinnen: 6
Mededeling Stroom	UART: Ja, 1x
	I2C: Ja, 1x
	SPI: Ja, 1x
	Kan: ja, 1 kan bus
	Werkspanning van het circuit: 5 V
	Ingangsspanning (VIN): 6-24 V
	DC -stroom per I/O -pin: 8 ma
Kloksnelheid	Hoofdkern: 48 MHz
Geheugen	RA4M1: 256 KB Flash, 32 kb RAM
Afmetingen	Breedte: 68,85 mm
	Lengte: 53,34 mm

Alternatieve Arduino -boards

Binnen de levendige wereld van Arduino zijn alternatieven voor de traditionele Arduino Uno in overvloed.Dit omvat boards zoals de Arduino Nano, Micro en Pro Mini.Elk van deze varianten wordt geleverd met unieke attributen, afgestemd op een reeks projectvereisten en beperkingen.Het vastleggen van de bijzonderheden van deze boards kan de keuze van iemand diep beïnvloeden bij het selecteren van de meest passende tool voor een bepaald project.

• Arduino Nano: Dit compacte, breadboard-compatibele Marvel blinkt uit in ingebedde toepassingen waar de economische ruimte het hart van de ontwerpfilosofie raakt.De nano handhaaft de robuuste prestaties die in de UNO worden gezien en biedt een meer ruimtebewuste oplossing zonder op te offeren.

• Arduino Micro: Met extra pennen en USB -connectiviteit omarmt de micro veelzijdigheid.Meestal tijdens de prototypefase blijken deze functies van onschatbare waarde te zijn en bieden uitgebreide I/O -opties die de efficiëntie in ontwikkelingstaken kunnen verbeteren.

• Arduino Pro Mini: Afgestemd op wearables en draagbare toepassingen, stript de Pro Mini de USB -poort weg om een ​​nog verkleiningsvorm te creëren.Deze ontwerpkeuze vereist een externe FTDI-kabel voor programmering, een afweging die vaak wordt omarmd door degenen die ultracompacte apparaten nastreven.

• Spark Fun Red Board QWIIC: De Spark Fun Red Board QWIIC trekt de aandacht door het QWIIC Connect -systeem in te bedden, dat I2C -verbindingen vereenvoudigt en het prototypingproces verrijkt met een uitgebreide reeks componenten.Door de bedradingcomplexiteit te verlichten, bevordert het de oprichting van betrouwbare, visueel aantrekkelijke projecten, een verleidelijke factor voor degenen die zowel elegantie als functionaliteit koesteren in hun technologische inspanningen.

• TEENSY LC: Het aanbieden van geavanceerde functies zoals een 32-bits ARM-processor, de Teensy LC biedt een dwingende keuze voor projecten waar verbeterde verwerkingskracht of nauwgezet hardware-toezicht gewenst is.Dit bord maakt vaak de weg vrij voor efficiëntere ontwerpen.Met de naadloze compatibiliteit met de Arduino IDE kunt u zijn geavanceerde functionaliteiten gebruiken zonder onbetaalbare leeruitdagingen tegen te gaan.

Onderscheid tussen Arduino Uno R4 Minima en Nano

Functie	Arduino uno r4 minima	Arduino Nano
Microcontroller	Renesas RA4M1 (Arm® Cortex®-M4)	Atmega328
Kloksnelheid	Hoofdkern: 48 MHz / ESP32-S3: tot 240 MHz	16 MHz
Flash -geheugen	RA4M1: 256 KB / ESP32-S3: 384 KB	32 kb
SRAM	RA4M1: 32 KB / ESP32-S3: 512 KB	2 kb
Werkspanning	5V (ESP32-S3 is 3,3V)	5V
Digitale I/O -pinnen	14	14 (waarvan 6 bieden PWM -uitgang)
Analoge invoerpennen	A0 - A5	8 (A0 - A7)
Analoge uitgangspinnen	-	-
PWM -pinnen	D3, D5, D6, D9, D10, D11	6 (D3, D5, D6, D9, D10, D11)
Connectiviteit	Wi-Fi en Bluetooth-mogelijkheden via ESP32-S3 van Espressief	-
Afmetingen (breedte x lengte)	68,85 x 53,34 mm	18 x 45 mm

Een verhoogde lijnvolgend robot bouwen met Arduino Uno R4 Minima

Aan het creëren van een lijnvolgend robot met de Arduino Uno R4 Minima biedt een boeiend toegangspunt tot robotica.Deze taak omvat het graven in sensorintegratiedynamiek, het beheersen van motorbesturingsonderscheidingen en het verkennen van autonome navigatiestrategieën.

Componenten en functionaliteit

• Arduino uno r4 minima: Deze microcontroller fungeert als het cognitieve centrum van de robot.Het verwerkt behendig inputs van sensoren en verzendt uitgangen naar motoren, waardoor de robot doelgericht kan glijden.Met zijn open-source aard is het programmeerbaar om geavanceerde algoritmen uit te voeren die actief zijn voor geavanceerde navigatietaken, het proces verrijken met zowel strategie als vindingrijkheid.

• Motorbestuurder (L298N): De L298N -motorrijder orkestreert de bewegingen van de robot met finesse, met betrekking tot de precisiecontrole van DC -motoren.Het vertaalt de elektronische taal van de microcontroller in de vloeiende acties van versnelling, vertraging en bochten.De harmonie van deze bewegingen is van het grootste belang omdat de robot een vooraf bepaald traject houdt.

• IR -sensoren : Fungeren als de opmerkzame assistenten van de robot, deze sensoren zijn strategisch gepositioneerd om consequent werkelijke positionele feedback te doorgeven ten opzichte van de baan.Deze ononderbroken gegevensoverdracht vormt de ruggengraat van trajectaanpassingen en zorgt voor consistente therapietrouw, zelfs te midden van verschuivende oppervlakteomstandigheden.

De architectuur van de robot maken

• Montage en verbindingen: Het construeren van de robot omvat een sterke orkestratie van verbindingen die de microcontroller, sensoren en motorrijder verbinden.Elke link speelt een sleutelrol in de effectieve communicatie van gegevens.De cyclische routine van het testen en probleemoplossing bevordert een uitgebreide greep van elektronische circuits onderlinge relaties en praktische probleemoplossend inzicht.

• Kalibratie en programmeren: Deze fase is waar de verbeelding samenkomt met precisie.Het maken van veeleisende code maakt de interpretatie van sensorwaarden en bijbehorende bewegingsaanpassingen mogelijk.Zorgvuldige sensorkalibratie biedt plaats aan verschillende verlichting en oppervlakteomstandigheden, waardoor de operationele integriteit in verschillende omgevingen wordt gehandhaafd.
