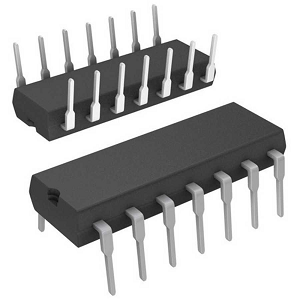

74HC164 Register: Pinout, Truth Table en Datasheet

De 74HC164, een component van de 7400 Logic-familie, is een 8-bits shift-register dat microcontroller-mogelijkheden versterkt door het vermogen om zowel seriële ingangen als parallelle uitgangen te verwerken.Het high-speed CMOS-ontwerp ondersteunt een effectieve uitbreiding van uitgangspennen.Bij het beheren van apparaten zoals LED -arrays en LCD's, in contexten met beperkte microcontroller -uitvoerpennen, biedt de 74HC164 aanzienlijk nut door seriële gegevens te transformeren in parallelle output over zijn acht pinnen.Dit artikel duikt in de vele facetten van de 74HC164, inclusief het ontwerp, de operationele kenmerken en de toepassing, en biedt een uitgebreid overzicht van de mogelijkheden en voordelen in de moderne elektronica.

Catalogus

Wat is de 74HC164?

De 74HC164 Dient verschillende doeleinden in elektronische scenario's waarbij extra uitvoerpennen kunnen worden gewenst en functioneren als een 8-bits shift-register.Het verwerkt effectief seriële invoergegevens en biedt asynchrone parallelle uitgangen, waardoor het passend is om te interfaceren met schakelaars, LED's, sensoren of systemen die 8-bits parallelle input nodig hebben.In LED -arrays en displays behandelt deze component de microcontroller -uitgangspenbeperkingen door de microcontroller door verbindingen te vereenvoudigen en de complexiteit van het circuit te verminderen.Het hulpprogramma omvat verschillende toepassingen, zoals gegevensconversie- en communicatiesystemen, waardoor soepele serie-naar-parallelle gegevensovergangen vergemakkelijken.

Equivalente en alternatieve modellen voor 74HC164

• 74HC164D

• 74HCT164S14-13

• SN74HC164DR

• SN74LV164AD

• MC74HC164ADR2G

• CD74HC164M96G4

• MM74HC164MX

• MC74HC164D

• CD74HC164M

• MC74HC164AD

• MM74HC164M

• 933714070652

Pinout van 74HC164

Pin -nummer	Speldnaam	Functie
1	DSA	Seriële gegevensinvoer
2	DSB	Seriële gegevensinvoer
3	Q0	Gegevensuitvoer
4	Q1	Gegevensuitvoer
5	Q2	Gegevensuitvoer
6	Q3	Gegevensuitvoer
7	GND	Grond
8	CP	Klokpuls -positieve rand geactiveerd
9	Meneer	Master Reset - asynchroon
10	Q4	Gegevensuitvoer
11	Q5	Gegevensuitvoer
12	Q6	Gegevensuitvoer
13	Q7	Gegevensuitvoer
14	VCC	Voedingsspanning

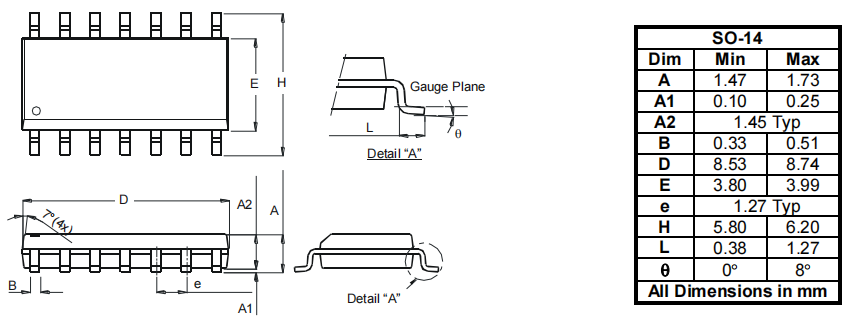

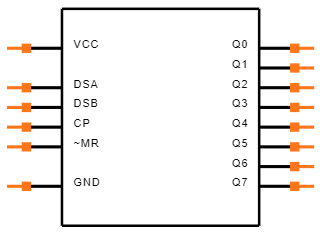

74HC164 Symbool en voetafdruk

Kenmerken van 74HC164

Spanningsbereik en aanpassingsvermogen

De 74HC164 werkt binnen een flexibel spanningsbereik van 2V tot 6V, waardoor naadloze integratie in verschillende circuitomgevingen mogelijk is.Het past zich aan zowel standaard- als verlaagde vermogensniveaus aan, waardoor de efficiëntie wordt verbeterd zonder de toegevoegde complexiteit van spanningsregulatiehardware.De omhelzing van moderne ontwerppraktijken komt vaak overeen met dit aanpassingsvermogen en leidt een efficiënte stroomgebruik.

Huidige en vermogensdynamiek

De 74HC164 is goed geschikt voor scenario's met een laag vermogen, waarbij een maximale stroom van slechts 100 µA wordt getrokken, waardoor het ideaal is voor apparaten op batterijen.De output ondersteunt een huidige capaciteit van ± 25 mA, waardoor een sterke signaalaandrijfprestaties opleveren.Binnen grotere systemen draagt ​​deze efficiëntie bij aan een verminderde power -voetafdruk, waardoor de levensduur van het apparaat mogelijk wordt verlengd en de prestaties verbetert.

Klokfrequentie en gegevensverwerking

Handeling van klokfrequenties tot 54 MHz, de 74HC164 voldoet aan snelle gegevensverwerking en transmissiebehoeften in snelle toepassingen zoals communicatiesystemen.Componenten met dergelijke capaciteiten kunnen met name de verwerkingssnelheid en efficiëntie verbeteren, waardoor de technologische vooruitgang wordt bevorderd die snelle en betrouwbare gegevensverwerking vereisen.

Energie -efficiëntie en CMOS -technologie

Gebruikmakend van CMOS-technologie, is de 74HC164 een voorbeeld van een laag vermogen in het hedendaagse ontwerp van het elektronische apparaat.De minimale energievereisten van CMOS tijdens stationaire fasen helpen de thermische output te verminderen, waardoor zorgen over het oververhitting van apparaten worden aangepakt en de operationele levensduur worden verlengd.

Verpakking en ontwerpflexibiliteit

De 74HC164 is beschikbaar in verschillende pakkettypen zoals PDIP en Soic en biedt de vrijheid om de ideale vormfactor voor hun toepassingen te kiezen.Of compactheid of prototype -afhandeling gemak wordt geprioriteerd, deze veelzijdigheid ondersteunt gestroomlijnde ontwerpprocessen en schaalbare productiemethoden.

Verhoogde ESD -bescherming

Verbeterde ESD -bescherming die de JESD 22 -normen overtreft, voegt een laag beveiliging toe tegen elektrostatische ontladingsschade.Dit aspect versterkt de duurzaamheid en betrouwbaarheid van de halfgeleider in statische gevoelige omgevingen.In praktische toepassingen verlagen sterke ESD -waarborgen de faalpercentages en verlagen de onderhoudskosten, wat leidt tot grotere consistentie van apparaten en klanttevredenheid.

Specificaties van de 74HC164D

Type	Parameter
Factory doorlooptijd	12 weken
Pakket / kast	Soic (0,154, 3,90 mm breedte)
Aantal pinnen	14
Bedrijfstemperatuur	-40 ° C ~ 125 ° C
Serie	74HC
Onderdeelstatus	Actief
Aantal beëindigingen	14
Eindpositie	Dual
Peak Reflow -temperatuur (CEL)	Niet gespecificeerd
Frequentie	78MHz
Functie	Serie parallel
Supply Voltage-Max (VSUP)	6V
Aantal circuits	8
Familie	HC/uh
Outputpolariteit	WAAR
Voortplantingsvertraging (TPD)	240 ns
Tel richting	RECHTS
Bereik SVHC	Geen SVHC
Leid gratis	Leid gratis
Montagetype	Oppervlaktemontage
Oppervlaktemontage	JA
Aantal elementen	1
Verpakking	Cut -tape (CT)
Gepubliceerd	2016
Vochtgevoeligheidsniveau (MSL)	1 (onbeperkt)
Spanning - levering	2V ~ 6V
Eindvorm	Meulvleugel
Voedingsspanning	4.5V
Tijd@piekrefllowtemperatuur max (s)	Niet gespecificeerd
Uitgangstype	Push-pull
Voedingsspanning-min (VSUP)	2V
Aantal bits	8
Logica type	Schakelregister
Trigger -type	Positieve voorsprong
FMAX-MIN (MHZ)	24 MHz
Breedte	3,9 mm
ROHS -status	Rohs compliant

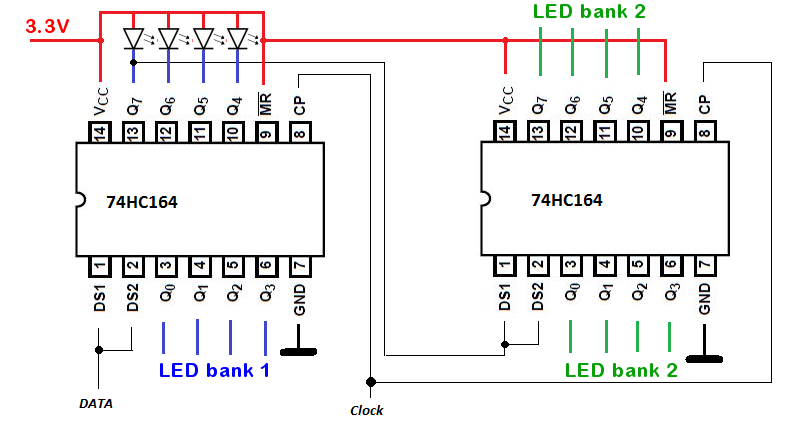

Gebruikmakend van de 74HC164 in geavanceerde ontwerpen

De naadloze integratie van de 74HC164 met microcontrollers omvat minimaal pin -gebruik, het verbeteren van de ruimte en efficiëntie in circuitontwerp.De kloksignaal orgracelleert gracieus de gegevensoverdracht van twee seriële ingangen naar parallelle uitgangen, waardoor een soepel en effectief proces ontstaat.Wanneer uitgangen gegevens weerspiegelen over een 8-bits poort, zorgt het voor moeiteloos gegevensbeheer met PIN-verbindingen.Als het kernritme van gegevensoverdracht, garandeert het kloksignaal gegevensbeweging met precieze intervallen.Deze synchronisatie doordrenkt digitale systemen met nauwkeurigheid en betrouwbaarheid.Anderen vinden een enorme waarde in de kloksynchronisatie van de 74HC164, vooral in timinggevoelige scenario's zoals signaalverwerking.

De 74HC164 verbetert gegevensbeheer door seriële input soepel om te zetten in parallelle output.Dit vermindert de bedradingcomplexiteit en vermindert de kans op fouten, waardoor het systeemontwerp eenvoudiger en versnellende ontwikkelingscycli met eenvoudiger probleemoplossing wordt versneld.De 74HC164 wordt gewaardeerd om zijn eenvoudige functionaliteit en betrouwbaarheid.Het gebruik ervan wordt vaak overwogen in digitale displays of systemen die meerdere outputs maar beperkte besturingslijnen eisen.Velen bewonderen zijn capaciteit om I/O -mogelijkheden uit te breiden zonder extra pin -lasten op te leggen aan microcontrollers.Het tactische voordeel van het gebruik van de 74HC164 ligt in het aanpakken van de beperkingen van beperkte I/O -poorten op microcontrollers.Door output van serieel naar parallel te verschuiven, kunt u strategisch opnieuw toewijzen van microcontroller -bronnen, het ontgrendelen van extra functionaliteiten en het verbeteren van de prestaties binnen bestaande hardwaregrenzen.

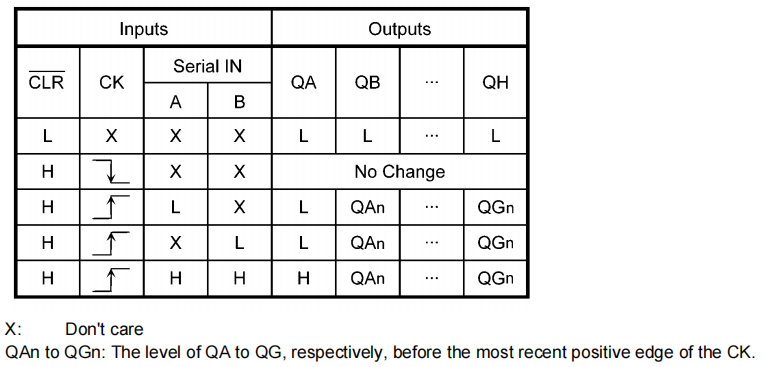

Waarheidstabel voor 74HC164

Toepassingen van 74HC164

Veelzijdige logische toepassingen

De 74HC164 dient als een veelzijdige entiteit in algemene logica, waardoor voordelen worden gebracht naar elektronische systemen door meerdere gegevensstromen te stroomlijnen.De integratie maakt het mogelijk om de efficiëntie en prestaties in verschillende toepassingen te verbeteren.

Integratie in consumentenelektronica

In apparaten zoals personal computers en televisies verrijkt de 74HC164 gegevensverwerking en -controle.Door soepelere bewerkingen te vergemakkelijken, verbetert het de responsiviteit van het apparaat, het verrijken en ondersteunen van veeleisende omgevingen.

Verbetering van perifere apparaten

Gebruikt in randapparatuur zoals toetsenborden en printers, verbetert de 74HC164 de functionaliteit door zijn mogelijkheden voor gegevensverwerking.Het zorgt voor naadloze interactie tussen apparaten en gastheersystemen, waardoor gesynchroniseerde bewerkingen worden bevorderd.

Optimalisatie van het netwerkapparaat

Voor netwerkapparaten helpt de 74HC164 bij snelle gegevensoverdracht en -beheer.Het organiseert en verwerkt informatie serieel, waardoor de netwerksnelheid en betrouwbaarheid worden verhoogd.Het gebruik ervan helpt knelpunten te verlichten, wat bijdraagt ​​aan efficiënte netwerkinfrastructuren.

Verpakking van 74HC164

74HC164 Fabrikantinformatie
