Inleiding tot LM7805
LM7805 is een veelgebruikt apparaat voor drie terminal spanningsregelaar.Onder hen betekent "78" dat het een positieve spanningsregelaar is, in staat om een positieve spanning te produceren ten opzichte van de grond."05" vertegenwoordigt de uitgangsspanningswaarde, die een +5 volt gereguleerde voeding biedt.LM7805 is eenvoudig te gebruiken en kan de ingangs -DC -spanning omzetten in een stabiele DC -gereguleerde voeding met een eenvoudig circuit.
De LM7805 vormt een 5V gereguleerde voeding met een uitgangsspanning van +5V en een uitgangsstroom van maximaal 350 mA.De gereguleerde voeding bestaat uit filtercondensatoren C1 en C3, zelf-excitatiepreventiecondensatoren C2 en C3, en een vaste drie-terminale spanningsregelaar (7805) met een LC-filterpool toegevoegd aan de achterstadium.Het ontwerp van het hele circuit is eenvoudig en handig en het ingang DC -spanningsbereik is 7V tot 18V.Nadat deze DC -spanning wordt gefilterd door de spanningsstabilisatie- en filtercondensatoren van de LM7805, wordt een DC -uitgangsspanning met hoge precisie en een goede stabiliteit gegenereerd aan het uitgangsuiteinde van de gereguleerde voeding.Deze gereguleerde voeding kan worden gebruikt als voeding voor TTL -circuits of microcontrollercircuits.Vanwege zijn lage kosten, kleine omvang en goede prestaties, is het het meest gebruikte monolithische geïntegreerde spanningsstabilisatieapparaat geworden in gereguleerde voedingen.
Alternatieven en equivalenten:
• KA340T05
• LM340T
• LM7805CT
LM7805 spanningsregelaar pinout
Pin 1 (invoer): In deze pin van de IC wordt positieve niet -gereguleerde spanning gegeven in de regelgeving.
Pin 2 (grond): deze pin is neutraal voor evenzeer de invoer en uitvoer.
Pin 3 (uitgang): de uitgang van de gereguleerde 5V wordt op deze pin van de IC -regulator verwijderd.
Gedetailleerde parameters van LM7805 -spanningsregelaar
• Maximale junctietemperatuur: 125 ° C
• Uitgangsspanningsbereik: 4.8V tot 5.2V
• Pakket: beschikbaar in TO-220 en KTE-pakketten
• Laadregeling: de belasting wordt meestal gereguleerd tot binnen 10 mV en minder dan 50 mV.
• Typische uitgangsspanning: de typische LM7805 biedt een stabiele 5V -uitgangsspanning.Vanwege de productietoleranties en werkomgevingveranderingen kan de werkelijke uitgangsspanning van sommige modellen echter binnen een klein bereik fluctueren, meestal tussen 4,8 V en 5,2 V.
• Maximale ingangsspanning: 30VDC.Als de ingangsspanning te hoog is, omdat de LM7805 de stroom moet beperken en reguleren om een stabiele uitgangsspanning te handhaven, kan deze een groot intern stroomverbruik genereren, waardoor het apparaat gemakkelijk kan worden opward.
• Piekuitgangsstroom: de TO220 -versie van de LM7805 kan doorgaans tot 1A uitgangsstroom bieden bij het gebruik van een gemeenschappelijke koellichaam.Als het echter op een geschikte koellichaam wordt gemonteerd, kan het warmte efficiënter afvallen, waardoor een hogere uitgangsstroom mogelijk is, maar meestal niet de beoordeling overschrijdt.
• Interne overbelasting en kortsluitstroombescherming: als de LM7805-regulator te lang loopt en oververhit begint te worden, wordt het ingebouwde thermische beschermingscircuit automatisch uitgeschakeld totdat de temperatuur terugkeert naar een veilig niveau.
Functies van LM7805 -spanningsregelaar
LM7805 heeft de volgende functies:
Thermische bescherming: LM7805 heeft ook een thermische beschermingsfunctie.Wanneer de interne temperatuur van de chip het veilige bereik overschrijdt, zal deze automatisch de uitgangsspanning verminderen of de uitgang ontkoppelen om te voorkomen dat de chip wordt beschadigd door oververhitting.Dit helpt de levensduur van de LM7805 te verlengen en verbetert de systeembetrouwbaarheid.
Vereenvoudig circuitontwerp: het gebruik van LM7805 kan het circuitontwerp sterk vereenvoudigen.Het biedt een stabiele 5V -uitgang en vereist geen extra circuits voor spanningsstabiliteit.Dit maakt het voor ontwerpers gemakkelijker om een verscheidenheid aan elektronische apparaten en circuits te implementeren.
Bescherming van overbelasting: LM7805 heeft meestal een overbelastingsbeschermingsmechanisme.Wanneer de uitgangsstroom zijn mogelijkheden overschrijdt, verbreekt deze automatisch de uitgang om schade aan zijn interne circuits te voorkomen.Dit beschermingsmechanisme zorgt ervoor dat de LM7805 tijdens de werking niet overbelast zal worden.
Huidige limiet: LM7805 heeft een maximale uitgangsstroomlimiet.De maximale stroom die het kan leveren wordt bepaald door de specificaties van de chip, meestal tussen een paar honderd milliamp en verschillende versterkers.Als de uitgangsstroom deze limiet overschrijdt, kan de LM7805 de uitgangsspanning verminderen of andere beschermingsmechanismen activeren.
Spanningsstabilisatie: de hoofdfunctie van LM7805 is om de ingangsspanning te stabiliseren naar een uitgangsspanning van 5V.Deze stabiliteit is van cruciaal belang voor veel elektronische apparaten omdat veel geïntegreerde circuits en elektronische componenten zeer gevoelig zijn voor schommelingen in spanning.De LM7805 is in staat om een reeks ingangsspanningen (meestal 7V tot 35V) te verwerken en deze te converteren naar een stabiele 5V -uitgangsspanning.
Hoofdtoepassingen van LM7805 -spanningsregelaar
LM7805 -toepassingen bevatten voornamelijk het volgende:
• Gestabiliseerde dubbele voeding
• Huidige toezichthouder
• Positieve toezichthouder
• Verstelbare uitgangsregelaar
• Vaste uitvoerregelaar
• Reverse Bias Protection Circuit
• Uitgangspolariteit Reverse Protection Circuit
6LM7805 Ingangsspanning Stabilisatiecircuitdiagram
Het volgende is het ingangsspanningsregelaarcircuitschema van LM7805:

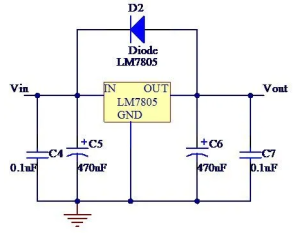

Zoals te zien is in de bovenstaande figuur, wordt het invoervermogen eerst gefilterd door een filtercondensator C1 en voert vervolgens de invoerpen VIN van de LM7805 in.Dit kan effectief hoogfrequente ruis en rimpelingen in de invoervoeding elimineren en de bedrijfsstabiliteit en nauwkeurigheid van de LM7805 waarborgen.
7. Hoe gebruik je een diode om de spanning van LM7805 te wijzigen?

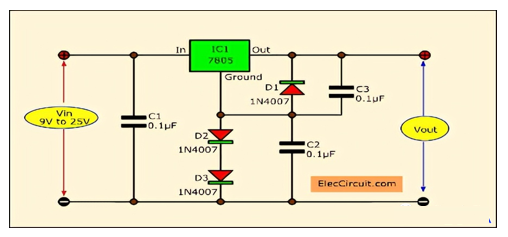

Wanneer de stroom door een voorwaartse vooringenomen diode stroomt, is de spanning erdoor zeer stabiel over elke diode, meestal op ongeveer 0,65 V.In het volgende circuit hebben we diodes D2 en D3 (1N4148) toegevoegd in serie tussen de ingang van IC1 (waarschijnlijk een spanningsregelaar zoals de LM7805) en de grond.Omdat deze twee diodes in serie zijn, is hun totale spanningsval 1,3 V (0,65 V van elke toegevoegde diode), dus de uitgang van dit circuit is 6,3 V (1,3 V + 5V).Bovendien hebben we een diode D1 toegevoegd om de regulator tegen schade te beschermen.D1 is omgekeerd bevooroordeeld en kan worden ingeschakeld wanneer de laadstroom in de omgekeerde richting stroomt of de uitgangsspanning abnormaal stijgt, waardoor de huidige piek wordt geabsorbeerd om het circuit te beschermen.Tegelijkertijd hebben we twee condensatoren C1 en C3 toegevoegd om tijdelijke ruis uit te filteren en ervoor te zorgen dat de spanningsregelaar IC1 een stabiele spanning uitvoert.De toevoeging van condensator C2 over diodes D2 en D3 kan worden gebruikt om de stabiliteit van de regulator verder te verbeteren en de ruis bij de uitgang te verminderen.
8. Hoe zorg je voor de stabiliteit van de uitgangsspanning bij gebruik van LM7805?
Vermijd gebruik overbelasting: het overschrijden van de nominale belasting van LM7805 zal oververhitting en uitgangsspanningsdaling veroorzaken.Daarom moeten we opletten om het gebruik van overbelasting te voorkomen, de grootte en het aantal belastingsweerstanden redelijk te selecteren en ervoor te zorgen dat de uitgangsstroom binnen het nominale bereik van LM7805 ligt.
Overweeg omgevingsfactoren: omgevingsfactoren zoals temperatuur, vochtigheid, etc. zullen ook de stabiliteit van de uitgangsspanning van de LM7805 beïnvloeden.Daarom is het voor het gebruik van echt-wereld cruciaal om rekening te houden met de manier waarop omgevingscondities de LM7805 beïnvloeden en de nodige stappen implementeren om hun invloed op de spanningsstabiliteit te verminderen.
Toepassing van parallelle weerstand: in sommige gevallen kunnen we een weerstand toevoegen parallel aan de uitgang van LM7805 om de uitgangsspanning aan te passen.Door de weerstand van de parallelle weerstand aan te passen, kunnen de grootte en stabiliteit van de uitgangsspanning worden gewijzigd.Er moet echter worden opgemerkt dat de weerstand van de parallelle weerstand moet worden berekend en geselecteerd op basis van de werkelijke behoeften om nadelige effecten op de prestaties van de LM7805 te voorkomen.
Gebruik geschikte warmtedissipatiemaatregelen: LM7805 genereert een bepaalde hoeveelheid warmte tijdens de werking.Als warmte -dissipatie slecht is, is de uitgangsspanning onstabiel of wordt het apparaat beschadigd.Daarom moeten we de juiste warmtedissipatiemaatregelen kiezen volgens de werkelijke situatie, zoals het installeren van radiatoren, ventilatoren, enz., Om de normale werking van de LM7805 en de stabiliteit van de uitgangsspanning te waarborgen.
Kies het juiste ingangsspanningsbereik: het ingangsspanningsbereik van LM7805 is meestal 7V tot 35V.In praktische toepassingen moeten we, om de prestaties en betrouwbaarheid van de spanningsregelaar te waarborgen, een geschikt ingangsspanningsbereik selecteren volgens specifieke behoeften en ervoor zorgen dat de stabiliteit van de ingangsspanning en rimpel op een laag niveau worden geregeld.Om dit doel te bereiken, kunnen we filtercondensatoren gebruiken om ruis en interferentie bij de input te verminderen, waardoor de stabiliteit van de LM7805 -uitgangsspanning wordt verbeterd.
Veelgestelde vragen [FAQ]
1. Welke condensatoren te gebruiken met LM7805?
Deze regulator vereist geen condensatoren voor stabiliteit.We raden ten minste 10 UF -elektrolytische condensatoren aan op zowel invoer als uitvoer.0.33 UF in de ingangspen en een 0,1 UF in de uitgangspen.
2. Wat is beter LM317 of 7805?
De mogelijkheid voor verstelbare spanning: LM317 kan een instelbare uitgangsspanning geven in het bereik van 1,5 V tot 37V, waarbij LM7805 slechts een uitgangsspanning van 5V kan geven.
3. Waar staat LM voor in LM7805?
Het LM -voorvoegsel (dat staat voor lineair monolithicum) wordt gebruikt door de nationale halfgeleider.De meeste van de 78 -serie regelgevers die ik in mijn componentladen heb, zijn μA (Fairchild) of SN (Texas Instruments) voorvoegsel.
4. Wat is het verschil tussen LM7805 en 7805?
De termen "LM7805" en "7805" verwijzen beide naar hetzelfde type spanningsregelaar.Het LM -voorvoegsel geeft aan dat de component wordt vervaardigd door de nationale halfgeleider (nu onderdeel van Texas Instruments), en het is vaak opgenomen voor duidelijkheid.
5. Waar wordt LM7805 voor gebruikt?
De LM7805 -spanningsregelaar werkt door de uitgangsspanning te vergelijken met een interne referentiespanning en de doorgangstransistor dienovereenkomstig aan te passen.De primaire functie is het reguleren van de spanning die wordt geleverd aan elektronische apparaten, waardoor ze een stabiele en constante +5V DC -stroombron ontvangen.
